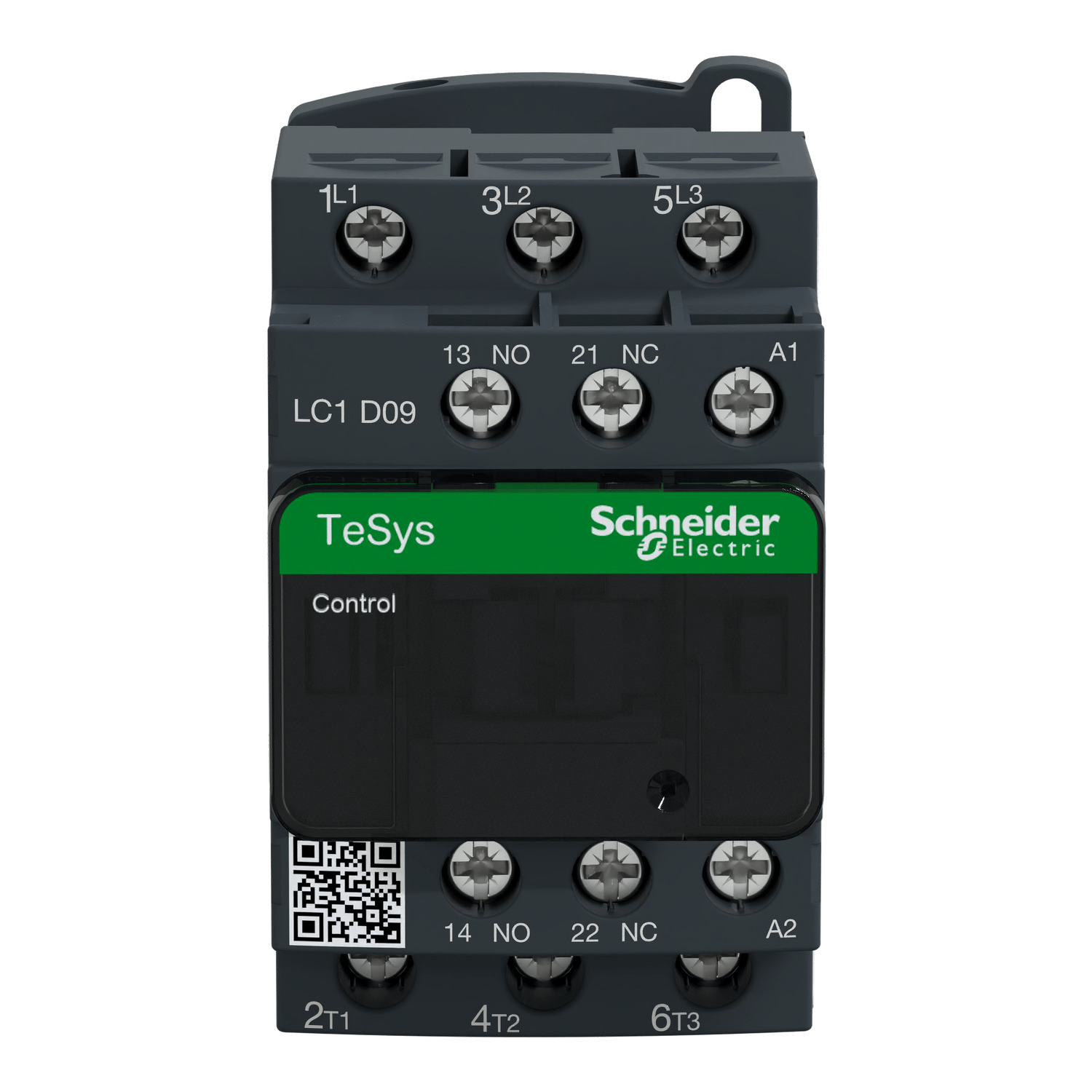

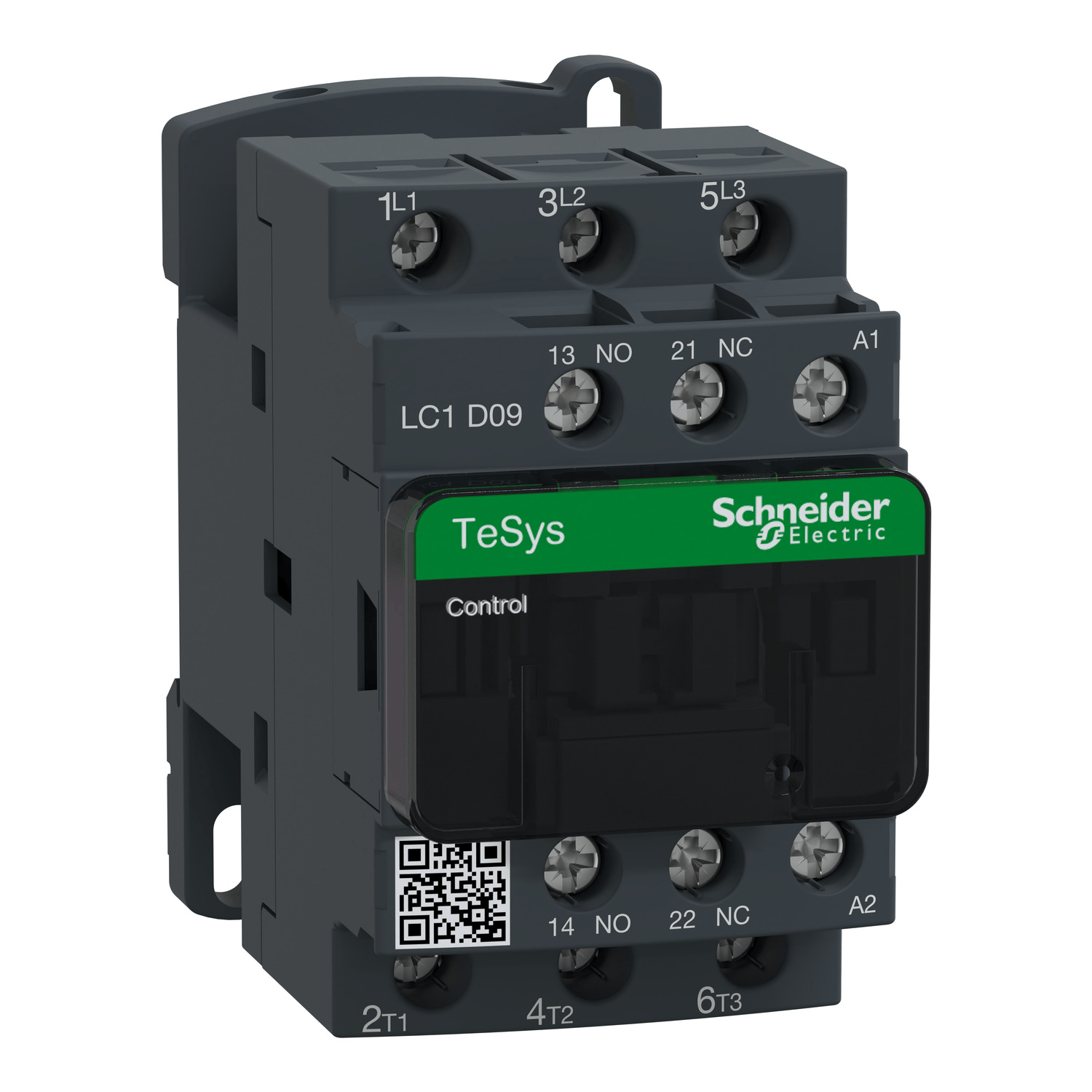

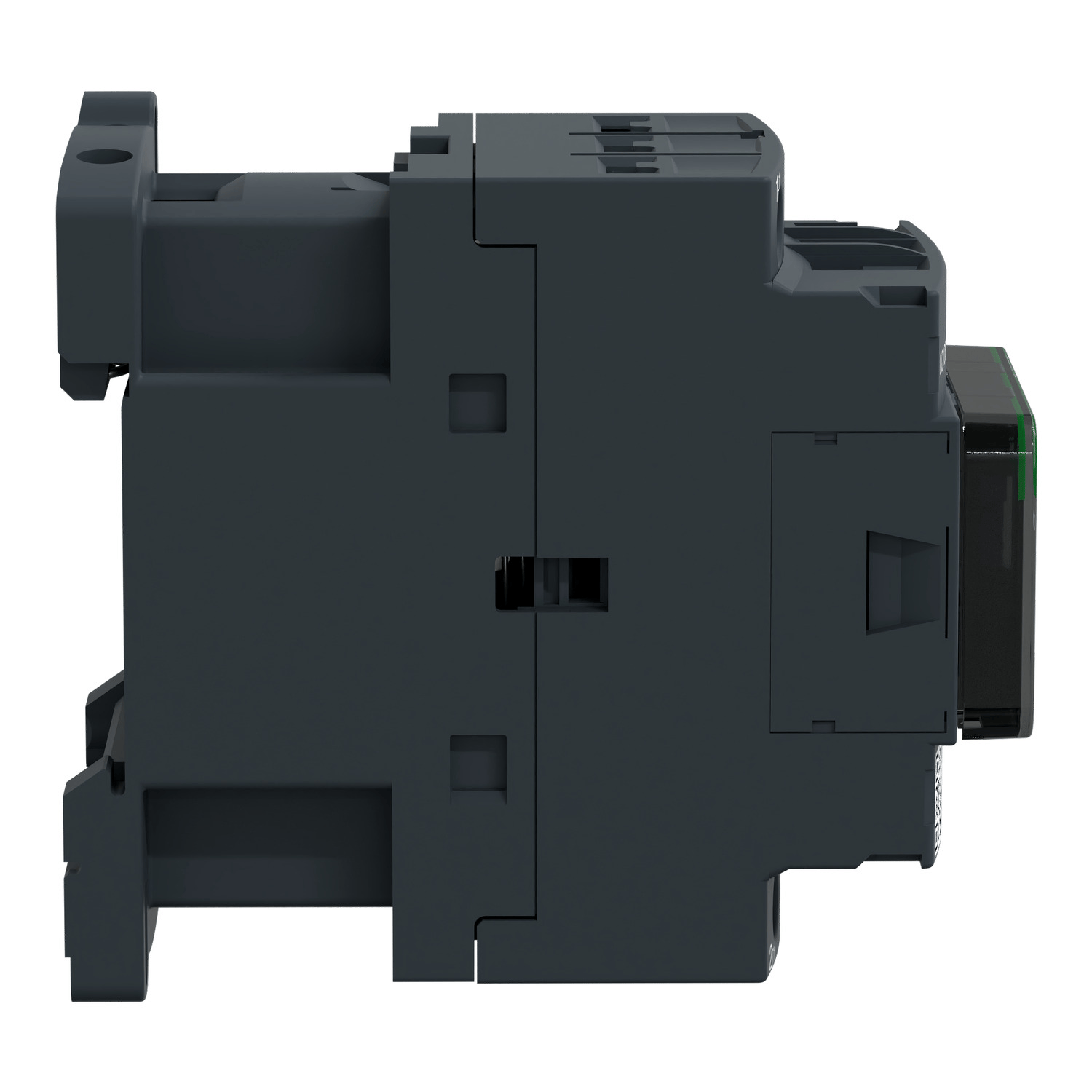

Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör LC1D09B7
Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör LC1D09B7
Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör LC1D09B7
Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör LC1D09B7
Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör LC1D09B7

Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör (LC1D09B7)

0.0
Marka : Schneider
Fiyat : 23,36 €(KDV Dahil)
TL Fiyat : 1.286,06 TL(KDV Dahil)
Barkod : 3389110842463

Bu Sayfayı PDF Olarak Görüntüle

Schneider LC1D09B7, TeSys D serisi 3 kutuplu 3 NO kontaktördür. 400 V AC'de AC-3 için 9 A ve 4 kW kapasiteye, 24 V AC 50/60 Hz standart bobine ve 1 NO + 1 NC yardımcı kontaklara sahiptir.
Favorilere Ekle
İstek Listeme Ekle
Fiyat Düşünce Haber Ver
Gelince Haber Ver
Yorum Yaz
Satıcıya Soru Sor

Schneider LC1D09B7 4 kW 9 A 3 Kutuplu 3 NO 24 V AC TeSys D Kontaktör

Schneider Electric LC1D09B7, TeSys D serisine ait 3 kutuplu 3 NO kontaktördür. 24 V AC 50/60 Hz standart bobin ile çalışan ürün, AC-3 kullanım kategorisinde 9 A anma çalışma akımı ve 380-400 V AC'de 4 kW motor gücü sunar. Motor kontrolü ve dirençli yük uygulamalarında kullanılabilir.

Temel Özellikler

  • Üretici: Schneider Electric
  • Ürün kodu: LC1D09B7
  • Seri: TeSys D
  • Ürün tipi: Kontaktör
  • Kutup yapısı: 3P
  • Ana kontak yapısı: 3 NO
  • AC-3 anma akımı: 9 A

Bobin ve Kontrol

  • Bobin gerilimi: 24 V AC
  • Bobin frekansı: 50/60 Hz
  • Kontrol devresi tipi: AC
  • Kontrol devresi gerilimi: 24 V AC
  • Yardımcı kontak yapısı: 1 NO + 1 NC
  • Anma darbe dayanım gerilimi: 6 kV

Montaj ve Bağlantı

  • Montaj: DIN rayı veya plaka
  • Terminal tipi: Vida kelepçeli terminaller
  • 35 mm DIN rayı ile kullanım
  • Ön yüz koruması: IP20
  • Kompakt genişlik: 45 mm

Teknik Özellikler

Marka Schneider Electric
Ürün Kodu LC1D09B7
Ürün Ailesi TeSys D
Ürün Tipi Kontaktör
Kutup Sayısı 3P
Ana Kontak Yapısı 3 NO
Yardımcı Kontak Yapısı 1 NO + 1 NC
Kullanım Kategorileri AC-1, AC-3, AC-4
Anma Çalışma Gerilimi ≤690 V AC, 25-400 Hz
AC-1 Anma Akımı 25 A / 60 °C
AC-3 Anma Akımı 9 A / 60 °C
Motor Gücü 2,2 kW @ 220-230 V AC AC-3
Motor Gücü 4 kW @ 380-400 V AC AC-3
Motor Gücü 4 kW @ 415-440 V AC AC-3
Motor Gücü 5,5 kW @ 500 V AC AC-3
Motor Gücü 5,5 kW @ 660-690 V AC AC-3
Kontrol Devresi Tipi AC 50/60 Hz
Bobin Gerilimi 24 V AC 50/60 Hz
Anma Darbe Dayanım Gerilimi 6 kV
Termik Akım 25 A / 60 °C güç devresi
Sinyal Devresi Termik Akımı 10 A / 60 °C
Anma Kapama Kapasitesi 250 A @ 440 V
Aşırı Gerilim Kategorisi III
Mekanik Dayanıklılık 15 milyon çevrim
Montaj Plaka veya DIN rayı
Terminal Vida kelepçeli terminaller
Ön Yüz Koruması IP20
Genişlik 45 mm
Yükseklik 77 mm
Derinlik 86 mm
Standartlar IEC/EN 60947-4-1, IEC/EN 60947-5-1

Kontaktörün Özellikleri

  • 3 NO ana kontak: Üç kutuplu ana güç devresinde normalde açık kontak yapısı sunar.
  • 24 V AC standart bobin: 50/60 Hz frekansta 24 V AC kontrol gerilimi ile çalışır.
  • 9 A AC-3 kapasitesi: 400 V AC'de AC-3 kullanım kategorisinde 9 A anma çalışma akımına sahiptir.
  • 4 kW motor gücü: 380-400 V AC'de AC-3 kullanımında 4 kW motor gücü için kullanılabilir.
  • 1 NO + 1 NC yardımcı kontak: Kumanda, sinyal ve yardımcı kontrol devrelerinde kullanılabilecek yardımcı kontak yapısı sunar.
  • DIN rayı montajı: 35 mm DIN rayına veya montaj plakasına monte edilebilir.

Kullanım Alanları

Endüstriyel Otomasyon
Makine ve otomasyon panolarındaki motor ve yük kontrol devrelerinde kullanım.
Motor Kontrol Panoları
Üç fazlı AC motorların doğrudan yol verme ve kumanda devrelerinde kullanım.
Makine Kontrolü
Endüstriyel makinelerde motor ve dirençli yüklerin elektromanyetik kontrolü.
Elektrik Panoları
DIN rayı veya plaka montajlı kontrol ve kumanda panolarında kullanım.

Ürün Tanımlama Bilgileri

Marka Schneider Electric
Ürün Kodu LC1D09B7
Seri TeSys D
Ürün Tipi Kontaktör
GTİP 8536.49.00
Barkod / EAN / GTIN 3389110348675

Schneider Electric LC1D09B7, 24 V AC 50/60 Hz standart bobinli, 3 NO ana kontaklı TeSys D kontaktördür. AC-3 kullanım kategorisinde 9 A anma akımı ve 380-400 V AC'de 4 kW motor gücü sunar. 1 NO + 1 NC yardımcı kontak, DIN rayı veya plaka montajı ve vida kelepçeli terminalleri ile endüstriyel motor kontrol ve otomasyon panolarında kullanılabilir.
