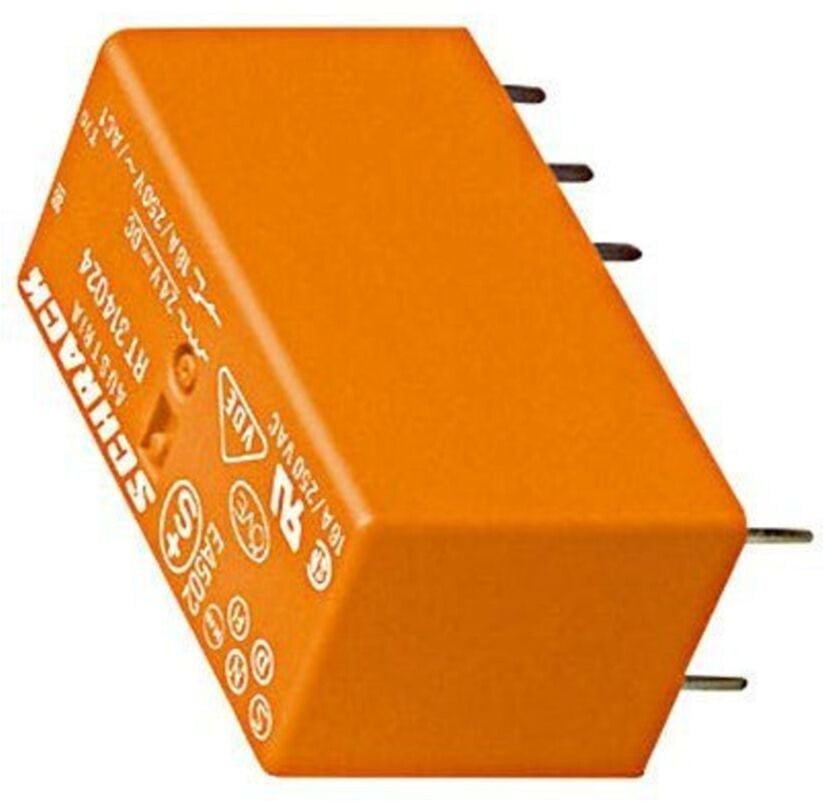

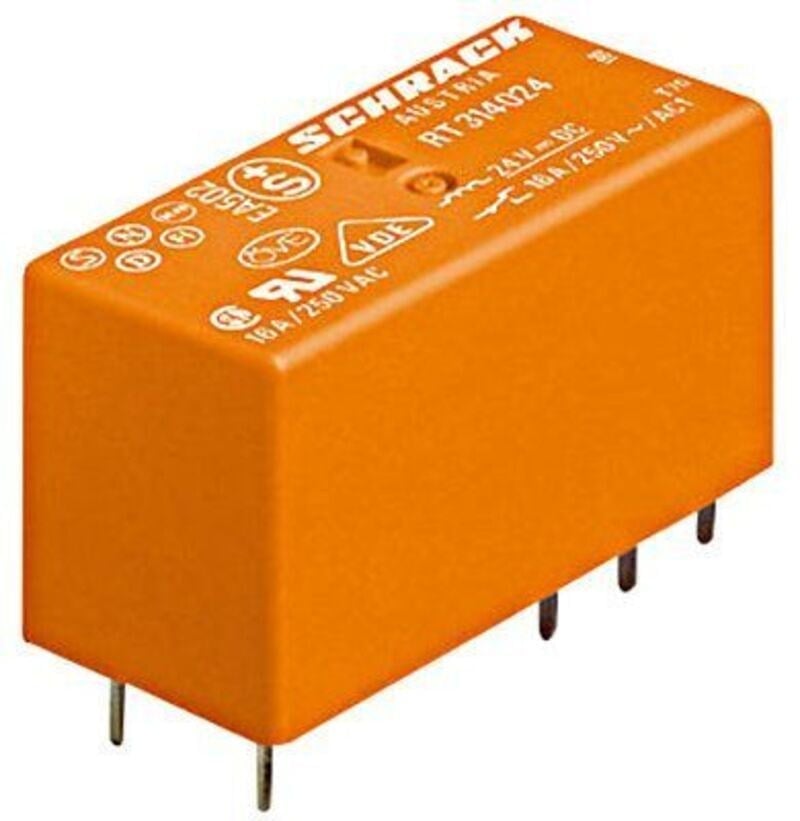

Schrack RT424524 24VAC 8A Çift Kontak Röle (RT424524)

Schrack RT424524 24V AC 8A Çift Kontak (2 CO) Güç ve Baskı Devre Rölesi

Endüstriyel otomasyon panolarında, bina kontrol sistemlerinde ve elektronik baskı devre (PCB) kartlarında güvenli sinyal yalıtımı ve yük anahtarlaması sağlamak için tasarlanan Schrack RT424524, TE Connectivity güvencesiyle üretilen premium bir minyatür güç rölesidir. 24V AC düşük gerilimli bobin tahrik yapısına ve 2 enversör (2 CO - Çift Kontak) kontak mimarisine sahiptir. Her bir kontağı üzerinden 250V AC gerilim altında 8 Amper akım taşıma kapasitesi sunarak küçük motorların, selenoid valflerin, kontaktör bobinlerinin ve aydınlatma hatlarının anahtarlanmasında mükemmel performans gösterir. Sahip olduğu 5mm pin hatvesi (pin iletken mesafesi) sayesinde ister doğrudan elektronik kart üzerine (PCB) lehimlenebilir, ister standart pano tipi ray soketleri ile tak-çalıştır mimaride kullanılabilir. Uluslararası endüstriyel güvenlik testlerinden tam not alan bu orijinal Schrack ürününe, Endustrio.com güvencesi ve hızlı tedarik imkanıyla hemen sahip olabilirsiniz.

Schrack RT424524 Güç Rölesinin Öne Çıkan Özellikleri

• Gelişmiş AgNi (Gümüş Nikel) Kontak Metalurjisi: Kontak yüzeylerinde kullanılan AgNi 90/10 alaşımı, omik ve hafif endüstriyel endüktif yüklerin anahtarlanması sırasında oluşabilecek elektriksel ark aşınmalarına karşı üstün direnç gösterir; yapışmayı engeller.
• Yüksek Güvenlikli Dielektrik İzolasyon: Bobin ile kontak grupları arasında 5000V rms (8mm sızıntı/hava aralığı) seviyesindeki yüksek yalıtım gücü, hassas mikroişlemci veya PLC devrelerini sahadan gelebilecek yıkıcı yüksek voltaj piklerine karşı tam koruma altına alır.
• Kompakt RTII Toz Korumalı Gövde Sınıfı: Çevresel etkenlere, neme ve fabrika içi toza karşı koruma sağlayan RTII (flux proof) muhafazası, iç mekanik aksamın oksitlenmesini önleyerek kontak iletkenlik kalitesinin yıllarca stabil kalmasını sağlar.
• Geniş Sıcaklık Toleransı ve Enerji Tasarrufu: Hassas ayarlanmış AC bobini, -40 °C ila +70 °C arasındaki ekstrem ortam sıcaklıklarında bile çekme/bırakma performansından ödün vermez ve minimum VA güç tüketimiyle panonun ısıl yükünü artırmaz.

Detaylı Teknik Özellikler

Schrack RT424524 Çift Kontak Röle Hakkında Sıkça Sorulan Sorular

Röle bobin gerilimindeki AC ve DC ayrımı neden kritiktir? 24V DC yerine 24V AC takılırsa ne olur?

Rölelerin iç bobin tasarımları alternatif akım (AC) veya doğru akım (DC) şebekelerine göre elektriksel empedans hesaplarıyla imal edilir. Schrack RT424524 modeli **24V AC** şebekeler (genellikle kontrol trafoları çıkışları) için tasarlanmıştır. Bu rölenin bobinine yanlışlıkla 24V DC akım uygulanırsa, DC devrede endüktif reaktans (direnç) oluşmayacağı için bobinden aşırı akım geçer; röle aşırı ısınır, bobin sargıları yanar ve cihaz kalıcı olarak hasar görür. Bu sebeple besleme kaynağının türünden emin olunmalıdır.

2 C/O (Çift Kontak Enversör) yapısı ne anlama gelir ve sahada nasıl bir avantaj sağlar?

Enversör kontak (Changeover - CO), ortak bir uç (COM), bir normalde kapalı uç (NC) ve bir normalde açık uçtan (NO) oluşan yön değiştirici bir yapıdır. "2 C/O" ifadesi ise bu rölenin içinde birbirinden elektriksel olarak tamamen bağımsız iki ayrı enversör kontak grubu olduğunu belirtir. Bu yapı sayesinde tek bir röle tetiklemesiyle aynı anda hem güç devresini (örneğin bir selenoidi valfi) açıp kapatabilir hem de diğer bağımsız kontak grubu üzerinden PLC giriş kartına "röle çalıştı" durum geri bildirim sinyali (feedback) gönderebilirsiniz.

Pano montajlarında bu röle için hangi soket ve aksesuarlar seçilmelidir?
