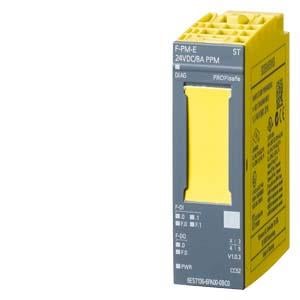

Siemens 6ES7136-6PA00-0BC0 SIMATIC ET 200SP F-PM-E PPM PROFIsafe 24V DC Güç Modülü

Siemens 6ES7136-6PA00-0BC0 (F-PM-E PPM PROFIsafe), endüstriyel otomasyon ve fonksiyonel makine emniyeti uygulamaları için geliştirilmiş, SIMATIC ET 200SP dağıtılmış I/O (Distributed I/O) sistemine ait profesyonel bir fail-safe emniyet güç modülüdür (fail-safe power module). SIMATIC emniyet sistemlerinde merkezi bir rol oynayan bu modül, alt hatlardaki standart veya emniyetli dijital çıkış modüllerinin yük gerilimini güvenli şekilde beslemek ve gerektiğinde acil durdurma senaryolarına göre enerjiyi PPM anahtarlama prensibiyle kesmek için tasarlanmıştır.

24 V DC çalışma gerilimine sahip olan Siemens 6ES7136-6PA00-0BC0, **PROFIsafe haberleşme protokolü** üzerinden TIA Portal yazılımı ile konfigüre edilir. Cihaz, **2 fail-safe dijital giriş (F-DI) + 1 fail-safe dijital çıkış (PPM anahtarlamalı F-DO)** mimarisine sahiptir ve tek bir modül üzerinden **PL e (Cat. 4) / SIL 3** en üst düzey güvenlik seviyelerini destekler. Kompakt gövde tasarımı, CC01 renk kodlu BaseUnit (BU) soket uyumluluğu ve gelişmiş kanal tabanlı teşhis (diagnostik) yetenekleri sayesinde modern otomasyon panolarında güvenli enerji yönetimini optimize eder.

Öne Çıkan Özellikler

• Orijinal Siemens SIMATIC Otomasyon Ürünü
• Ürün Kodu: 6ES7136-6PA00-0BC0
• Model: ET 200SP F-PM-E PPM PROFIsafe 24V DC
• PPM (Plus-Plus-Minus) Güvenli Anahtarlama Prensibi
• PROFIsafe Protokolü Üzerinden PROFINET / PROFIBUS Ağlarına Tam Entegrasyon
• 2 Adet Fail-safe Dijital Giriş (F-DI) ve 1 Adet Fail-safe Dijital Çıkış (F-DO)
• Potansiyel Grubu Güvenli Şekilde Kesebilme (Safe Shutdown of Load Groups) Yeteneği
• TIA Portal ve STEP 7 Safety Advanced Yazılımları İle Kolay Parametrelendirme
• Kanal Tabanlı Kısa Devre, Açık Devre ve Harici Besleme Hata Algılaması
• Gövde Üzerinde Durum, Hata ve Güvenlik Modunu Gösteren Net LED İndikatörler
• En Üst Düzey Fonksiyonel Güvenlik Kriterlerine (PL e / SIL 3) Tam Uyum

Kullanım Alanları

• SIMATIC ET 200SP dağıtılmış I/O emniyet panoları ve kontrol kabinleri
• Yük gruplarının (valfler, kontaktörler, sürücüler) emniyetli şekilde enerjisinin kesilmesi (Safety Matrix)
• Merkezi veya dağınık mimarili fabrika otomasyonu güvenlik sistemleri
• Robot hücreleri, montaj hatları ve karmaşık acil durdurma (E-STOP) senaryoları
• CNC tezgahları, malzeme taşıma konveyörleri ve lojistik transfer sistemleri

Teknik Özellikler

• Marka: Siemens
• Model: F-PM-E 24VDC/8A PPM PROFIsafe
• Ürün Kodu: 6ES7136-6PA00-0BC0
• Ürün Tipi: Dağıtılmış I/O Sistemi İçin Emniyet Güç Modülü (Fail-safe Power Module)
• Besleme Gerilimi (Nominal): 24 V DC (Ters kutup korumalı)
• Maksimum Çıkış Akımı: 8 A (Toplam yük akımı)
• Emniyet Girişleri: 2 x F-DI (1 kanallı) veya 1 x F-DI (2 kanallı)
• Emniyet Çıkışları: 1 x F-DO (PPM Anahtarlamalı, Çift Kutuplu)
• Donanım Konfigürasyonu: CC01 Renk Kodlu BaseUnit (BU Tipi C0) İle Uyumlu
• Adres Alanı (PROFIsafe): 5 Bayt Giriş / 3 Bayt Çıkış
• Güç Kaybı / Isı Dağılımı: Tipik 4.5 W
• Gövde Koruma Sınıfı: IP20
• Çalışma Sıcaklığı (Yatay Montaj): 0°C ... +60°C
• Gövde Ölçüleri: Genişlik: 20.0 mm, Yükseklik: 117.0 mm, Derinlik: 75.0 mm
• Net Ağırlık: Yaklaşık 70 g

Sertifikalar ve Güvenlik Seviyeleri

• CE
• cULus Listed
• RCM (Avustralya)
• KCC (Kore)
• FM Approval
• ATEX Zone 2 / IECEx Toz-Gaz Koruma Uyumluluğu
• EN ISO 13849-1: Performans Seviyesi PL e (Kategori 4)
• IEC 61508 / EN IEC 62061: Güvenlik Bütünlüğü SIL 3

Avantajları

• PPM anahtarlama teknolojisi sayesinde hem artı hem de eksi hatları kontrol ederek çapraz hat hatalarını ve kısa devre risklerini ortadan kaldırır.
• Aynı potansiyel grubundaki standart ET 200SP çıkış modüllerini besleyebilir ve acil durdurma anında tüm grubu tek seferde güvenliğe alarak maliyet tasarrufu sağlar.
• Gelişmiş dahili tanı ve teşhis (diagnostik) altyapısı, arıza kodlarını doğrudan merkezi PLC ekranına veya HMI paneline ileterek bakım süreçlerini hızlandırır.
• ET 200SP sisteminin sunduğu "Hot-swapping" özelliği sayesinde sistem çalışırken (enerji altında) modülün güvenli şekilde değiştirilmesine imkan tanır.
• Kompakt 20 mm gövde tasarımı, panoda çok az yer kaplayarak alan optimizasyonuna büyük katkı sağlar.

GTİP Bilgileri

• Uluslararası GTİP Kodu: 8538.90.91
• Türkiye GTİP Kodu: 8538.90.91.00.00

Barkod Bilgileri

• GTIN / EAN: 4025515081395
• Ürün Kodu: 6ES7136-6PA00-0BC0
• Model: ET200SP F-PM-E PPM Profisafe 24V Dc

Paket İçeriği

• 1 x Siemens 6ES7136-6PA00-0BC0 SIMATIC ET 200SP F-PM-E Güç Modülü

Not

Siemens 6ES7136-6PA00-0BC0 ürünü tek başına çalışamaz; montaj ve elektriksel bağlantı için uygun bir **ET 200SP BaseUnit (tercihen BU Tipi C0, CC01 renk kodlu)** soket altyapısının ayrıca temin edilmesi gerekir. İlk devreye alma esnasında, modülün arkasında yer alan PROFIsafe adres anahtarının (DIP switch) TIA Portal projesindeki donanım adresiyle tam olarak eşleşmesi zorunludur.
