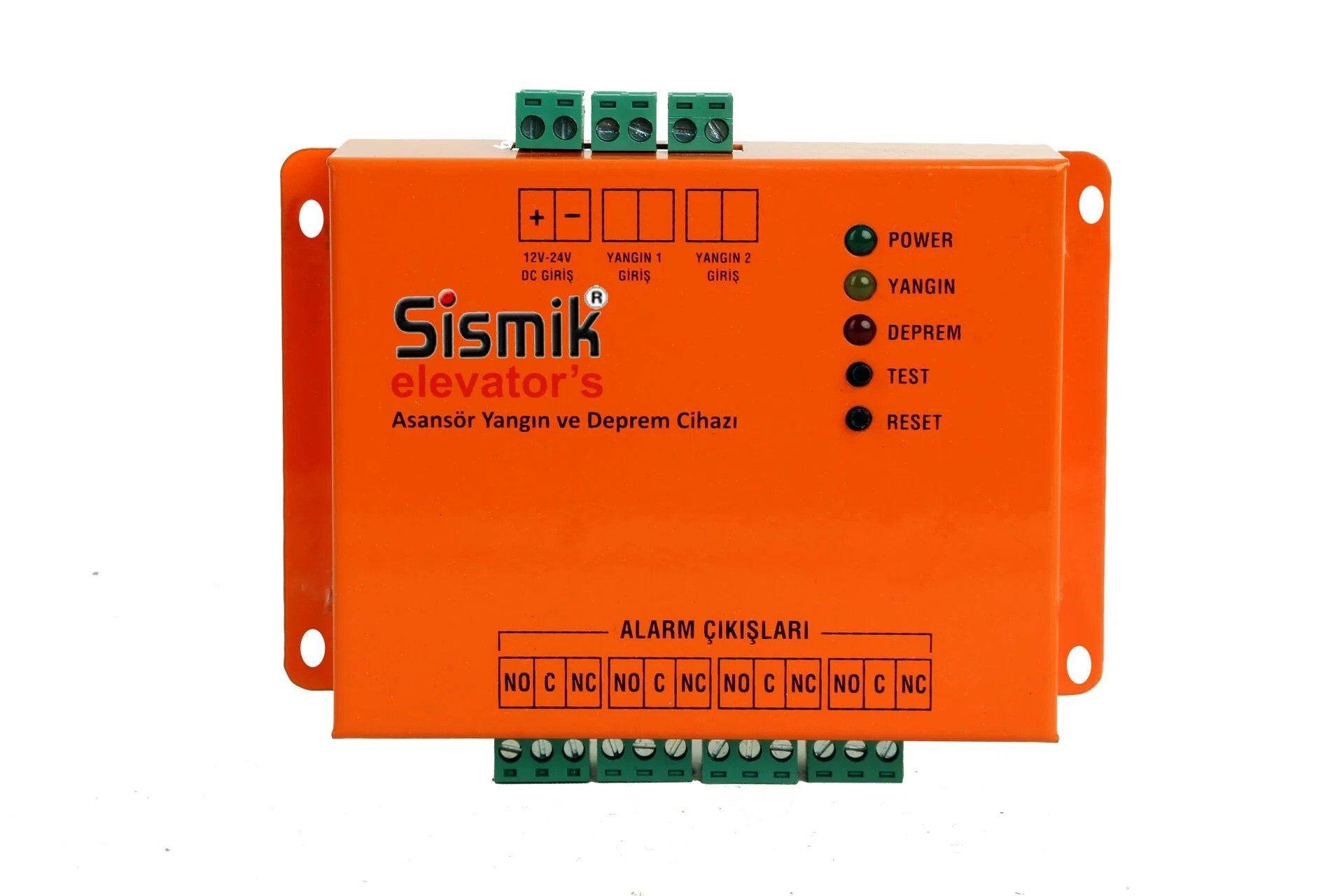

SİSMİK elevator’s Asansör Deprem Sensörü ve Yangın Alarm Cihazı

SİSMİK elevator’s, deprem sırasında oluşan sismik hareketleri algılayarak asansör, yangın alarmı, elektrik, jeneratör ve otomasyon sistemlerinin önceden belirlenmiş güvenlik senaryolarına geçirilmesine yardımcı olan 3 eksenli asansör deprem sensörü ve yangın alarm cihazıdır. Cihaz, TS 12884 standardında belirtilen değerlere göre deprem algılama yapar ve alarm durumunda kuru kontak röle çıkışları üzerinden bağlı sistemlere sinyal gönderir.

CE belgeli SİSMİK elevator’s; X, Y ve Z eksenlerinde algılama, 4 adet alarm röle çıkışı, 2 adet yangın girişi, yangın sensörü ve yangın butonu bağlantıları, LED göstergeler, sesli ve görsel alarm özelliklerini bir arada sunar. Özellikle deprem anında asansörlerin güvenli kata yönlendirilmesi ve yangın alarm sistemlerinin devreye alınması gereken uygulamalarda kullanılabilir.

SİSMİK elevator’s Asansör Deprem Sensörü Özellikleri

• CE belgeli deprem ve yangın alarm cihazı
• TS 12884 standardına uygun sismik algılama
• X, Y, Z üç eksenli ivmeölçer
• ±2g duyarlı en geniş ivme aralığı
• 4 adet bağımsız alarm röle çıkışı
• 2 adet yangın alarm girişi
• Yangın sensörü bağlantı girişi
• Yangın alarm butonu bağlantı girişi
• Sesli ve görsel alarm uyarısı
• LED gösterge sistemi
• Alarm RESET çıkış soketi
• Manuel reset özelliği
• Deprem alarm durumunu resetlenene kadar koruma
• Harici reset bağlantısı yapılabilme özelliği
• Orta şiddet röle çıkışı opsiyonu

Asansör Deprem Sensörü Nasıl Çalışır?

SİSMİK elevator’s deprem sensörü, X, Y ve Z eksenlerinde çalışan üç eksenli ivmeölçer üzerinden sismik hareketleri algılar. TS 12884 standardında belirtilen algılama değerlerine ulaşılması durumunda cihaz alarm durumuna geçer ve bağlı sistemlere kuru kontak röle çıkışları üzerinden sinyal gönderir.

Deprem alarmı sonrasında cihaz, manuel resetleme yapılana kadar alarm durumunu korur. Böylece deprem sonrasında meydana gelebilecek titreşim veya darbe gibi etkiler nedeniyle cihazın ilk alarm durumundan kendiliğinden çıkmasının önüne geçilmesine yardımcı olur.

Asansörleri Güvenli Kata Alma

SİSMİK elevator’s, deprem sırasında asansörlerin en yakın kata giderek kapılarını açmasını sağlayan kata tamamlama sistemlerini devreye almak için kullanılabilir. Bu özellik, deprem algılandığında asansör sisteminin önceden tanımlanmış güvenlik senaryosuna geçirilmesine yardımcı olur.

Deprem sensörünün röle çıkışları, asansör kontrol sisteminin uygun girişlerine bağlanarak proje gereksinimlerine göre yapılandırılabilir.

Yangın Alarm Sistemi ile Birlikte Kullanım

Cihaz üzerinde bulunan 2 adet yangın girişi sayesinde yangın alarm sistemleriyle birlikte kullanılabilir. Yangın sensörü ve yangın alarm butonu girişleri üzerinden yangın durumlarının algılanması ve ilgili alarm senaryolarının devreye alınması sağlanabilir.

Yangın alarmı durumunda LED ve sesli uyarı özellikleri kullanılabilir. Röle çıkışları üzerinden uygun elektriksel bağlantı yapıldığında yangın alarmı, otomasyon ve diğer kontrol sistemlerine sinyal aktarılabilir.

4 Adet Alarm Röle Çıkışı

SİSMİK elevator’s, farklı güvenlik ve otomasyon senaryolarının aynı cihaz üzerinden kontrol edilmesini sağlayan 4 adet kuru kontak alarm röle çıkışına sahiptir. Röle çıkışları; asansör kata tamamlama, yangın alarm sistemleri, elektrik devrelerinin kontrolü, jeneratör devre dışı bırakma ve otomasyon uygulamalarında değerlendirilebilir.

Kuru kontak çıkışlarının üretici tarafından belirtilen kapasitesi 7A maksimum 240VAC / 10A 28VDC seviyesindedir.

Deprem, Yangın ve Acil Durum Senaryoları

• Asansörün en yakın kata gönderilmesi
• Asansör kapılarının güvenli senaryoya geçirilmesi
• Yangın alarm sistemlerine kontak gönderilmesi
• Elektrik sistemlerinin devre dışı bırakılması
• Jeneratör sistemlerinin acil stop girişlerinin kontrol edilmesi
• Otomasyon sistemlerine alarm sinyali gönderilmesi
• Anons ve çağrı sistemlerinin tetiklenmesi
• Kuru kontak röle çıkışı gerektiren farklı acil durum senaryolarının uygulanması

Üç Eksenli Sismik Algılama

SİSMİK elevator’s, X, Y ve Z olmak üzere üç eksenli ivmeölçer ile sismik hareketleri algılar. Üretici tarafından duyarlı en geniş ivme aralığı ±2g olarak belirtilmektedir.

Deprem algılama frekans ve ivme değerleri TS 12884 standardına göre belirlenmektedir. Üretici verilerinde 7,7 Hz / 0,13 saniye / 0,60g; 5 Hz / 0,20 saniye / 0,35g; 2,5 Hz / 0,40 saniye / 0,25g ve 1 Hz / 1 saniye / 0,25g algılama değerleri belirtilmiştir.

Orta Şiddet Deprem Alarmı

SİSMİK elevator’s modelinde orta şiddet röle çıkışı opsiyonel olarak sunulmaktadır. Üretici açıklamasına göre bu özellik, TS 12884 standardındaki değerlerin yaklaşık %25 altında gerçekleşen sarsıntılarda uyarı rölesinin aktif olmasını sağlar.

Orta şiddet röle çıkışı; proje gereksinimlerine bağlı olarak farklı uyarı veya otomasyon senaryolarında değerlendirilebilir.

LED, Sesli ve Görsel Uyarılar

• Deprem alarmı LED göstergesi
• Deprem alarmı sesli uyarısı
• Yangın alarmı LED göstergesi
• Yangın alarmı sesli uyarısı
• POWER çalışma LED göstergesi
• Manuel alarm RESET özelliği
• Harici reset bağlantısı

Endüstriyel Sarsıntılara Karşı Kullanım

Üretici açıklamasına göre cihaz, pano bağlantısı uygun şekilde yapıldığında orta ve yukarı şiddetteki depremlerde kapama senaryolarında kullanılabilir. Endüstriyel sarsıntılar ve ağır araç geçişlerinden kaynaklanan titreşimlerin cihazın algılama yapısını etkilememesi için tasarlanmıştır.

SİSMİK elevator’s Teknik Özellikleri

SİSMİK elevator’s Kullanım Alanları

• Asansör güvenlik sistemleri
• Apartman ve konutlar
• İş merkezleri
• Hastaneler
• Oteller
• Okullar ve kamu binaları
• Endüstriyel tesisler
• Fabrikalar
• Yangın alarm sistemleri
• Jeneratör sistemleri
• Elektrik kontrol sistemleri
• Otomasyon sistemleri

SİSMİK elevator’s Asansör Deprem Sensörü

SİSMİK elevator’s asansör deprem sensörü, deprem ve yangın durumlarında asansör ile bina güvenlik sistemlerinin önceden belirlenmiş senaryolara geçirilmesine yardımcı olan CE belgeli bir sismik alarm cihazıdır. 3 eksenli algılama, 4 kuru kontak röle çıkışı, 2 yangın girişi, LED ve sesli alarm özellikleri sayesinde asansör, yangın, elektrik, jeneratör ve otomasyon sistemlerinde kullanılabilir.
