SİSMİK GaSis-EX 12V/24V DC Ex-Proof Gaz Alarm Cihazı
12V/24V DC Girişli Kuru Kontak Çıkışlı Ex-Proof Gaz Alarm Cihazı
SİSMİK GaSis-EX, yanıcı ve patlayıcı gazların algılanması amacıyla geliştirilmiş Ex-Proof gaz alarm cihazıdır. 12V/24V DC giriş gerilimi ve NC/C/NO kuru kontak çıkışı sayesinde gaz kaçağı durumunda harici alarm ve güvenlik sistemlerine sinyal aktarılmasına yardımcı olur.
GaSis-EX; sanayi tipi mutfaklar, kazan daireleri, merkezi sistemler, LPG kullanılan tesisler ve benzin istasyonları gibi yanıcı gazların bulunabileceği alanlarda kullanılabilir. Ortamdaki metan (doğalgaz) yoğunluğu %20 LEL ± %5 LEL seviyesine ulaştığında sesli ve ışıklı alarm verir.
SİSMİK GaSis-EX Özellikleri
- 12V/24V DC giriş gerilimi
- NC/C/NO kuru kontak çıkış
- Ex-Proof gaz algılama yapısı
- Yanıcı ve patlayıcı gazların algılanması
- Metan (doğalgaz) algılama
- Yarı iletken gaz sensörü
- TSE EN 50194-1 sensör ölçüm standardı
- CE sertifikalı fonksiyon bölümü
- 85 dB sesli alarm
- Kırmızı LED alarm göstergesi
- Yeşil Power göstergesi
- Sarı Ready göstergesi
- Sarı Fault göstergesi
- Test butonu
- IPX2D koruma derecesi
- Alüminyum koruma rakoru ile korunan algılama bölümü
Ex-Proof Gaz Alarm Cihazının Yapısı

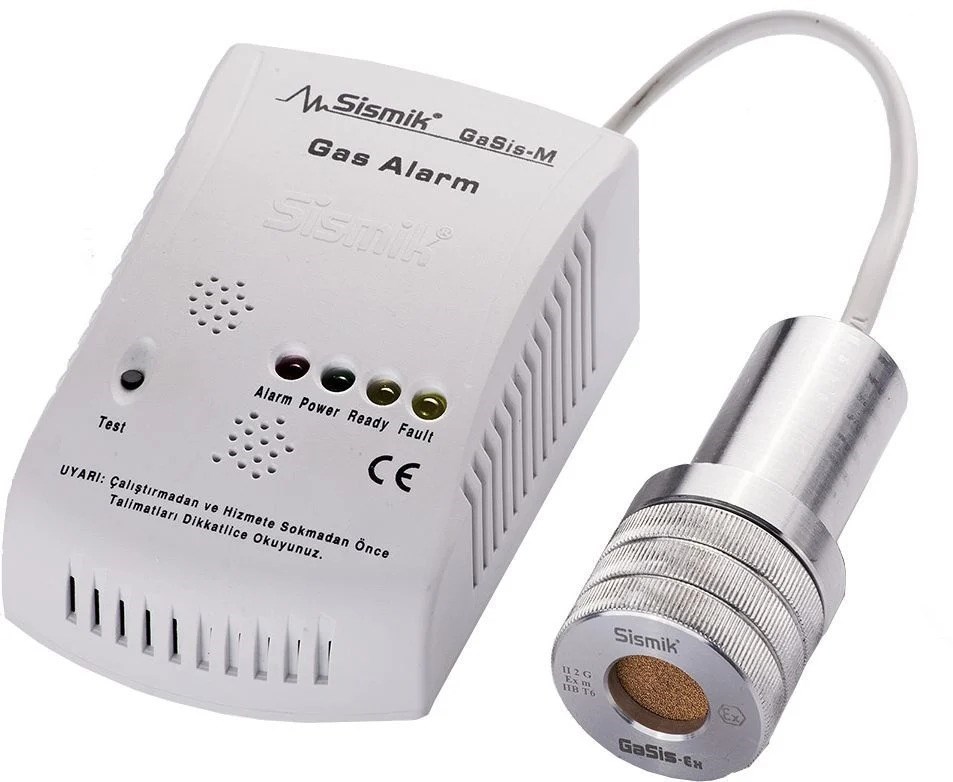

GaSis-EX iki ana bölümden oluşmaktadır. Fonksiyon bölümü içerisinde elektronik kart ve görsel/sesli uyarı sistemi bulunmaktadır. IPX2D koruma sınıfına sahip plastik muhafaza içerisindeki bu bölüm güvenli bölgede konumlandırılmalıdır.
Algılama bölümü ise tehlikeli ortamda bulunan gaz sensörü ve sert alüminyumdan üretilmiş koruma rakorundan oluşur. Gaz sensörü koruma rakoru içerisinde muhafaza edilir. Bu yapı, gazın algılanacağı tehlikeli ortam ile elektronik fonksiyon bölümünün birbirinden ayrılmasına yardımcı olur.
12V/24V DC Besleme
SİSMİK GaSis-EX'in 12V/24V DC giriş özelliği, doğru akım beslemesi bulunan farklı güvenlik ve otomasyon sistemlerinde kullanılmasına olanak sağlar. Düşük gerilimli DC besleme gerektiren uygulamalarda gaz algılama ve alarm sistemi olarak değerlendirilebilir.
Kuru Kontak Çıkışı
GaSis-EX, NC/C/NO kuru kontak çıkışına sahiptir. Gaz alarmı oluştuğunda bu kontak çıkışı üzerinden korna, siren, gaz kesici vana (selenoid valf) ve benzeri harici güvenlik sistemlerine sinyal gönderilebilir.
Kuru kontak çıkışı, cihazın mevcut gaz güvenliği, otomasyon ve alarm altyapılarıyla birlikte kullanılmasını kolaylaştırır.
Gaz Algılama ve Alarm Seviyesi
Cihazda kullanılan yarı iletken sensör metan (doğalgaz) algılamaya yöneliktir. Gaz yoğunluğu %20 LEL ± %5 LEL seviyesine ulaştığında alarm oluşur.
Alarm durumunda kırmızı ışıklı gösterge ve 85 dB sesli uyarı devreye girer. Kuru kontak çıkışı üzerinden bağlı harici ekipmanların çalıştırılması için sinyal sağlanabilir.
Gösterge ve Alarm Özellikleri
- Alarm: Gaz alarmı durumunda kırmızı ışıklı ve sesli uyarı verir.
- Power: Cihazın çalışma durumunu yeşil LED ile gösterir.
- Ready: İlk çalıştırmada sensörün ısınma sürecini gösterir. Bu süre yaklaşık 30-60 saniyedir.
- Fault: Sensörde meydana gelebilecek arızaları sarı LED ile bildirir.
- Test: Montaj sonrasında sistemin çalışmasının kontrol edilmesine yardımcı olur.
SİSMİK GaSis-EX Teknik Özellikleri
| Özellik |
Değer |
| Giriş Gerilimi |
12V/24V DC |
| Çıkış |
Kuru Kontak NC/C/NO |
| Standby Gücü |
2,5 W |
| Sensör |
Yarı iletken |
| Kalibrasyon Süresi |
20-60 saniye |
| Buzzer |
85 dB |
| Sensör Ölçüm Standardı |
TSE EN 50194-1 |
| Sensör Ömrü |
3 Yıl |
| Cihaz Ömrü |
5 Yıl |
| Alarm Seviyesi |
Metan %20 LEL ± %5 LEL |
| T90 Tepki Süresi |
10-30 saniye |
| Çalışma Sıcaklığı |
-20°C ile +50°C |
| Koruma Derecesi |
IPX2D |
| Ölçüler |
68 × 112 × 38 mm |
| Ağırlık |
500 g |
SİSMİK GaSis-EX Kullanım Alanları
- Sanayi tipi mutfaklar
- Kazan daireleri
- Merkezi sistemler
- LPG kullanılan tesisler
- LPG ve benzin istasyonları
- Endüstriyel tesisler
- Yanıcı gaz kullanılan teknik hacimler
- Gaz kesici vana uygulamaları
- Selenoid valf kontrol sistemleri
- Gaz alarm ve güvenlik sistemleri
- 12V/24V DC beslemeli güvenlik sistemleri
Ex-Proof Gaz Alarm Cihazı Seçerken
Ex-Proof gaz alarm cihazı seçiminde algılanacak gaz türü, tehlikeli alanın özellikleri, montaj konumu, besleme gerilimi ve alarm durumunda kontrol edilmesi gereken harici ekipmanlar dikkate alınmalıdır. SİSMİK GaSis-EX 12V/24V DC, doğru akım beslemesi bulunan gaz güvenlik ve otomasyon uygulamalarında kullanılabilir.
SİSMİK GaSis-EX 12V/24V DC Ex-Proof Gaz Alarm Cihazı
SİSMİK GaSis-EX; 12V/24V DC girişli, NC/C/NO kuru kontak çıkışlı Ex-Proof gaz alarm cihazıdır. Metan/doğalgaz algılama, 85 dB sesli alarm, LED göstergeler, yarı iletken sensör, TSE EN 50194-1 standardı ve IPX2D koruma özellikleriyle gaz güvenliği uygulamalarında kullanılabilir.
