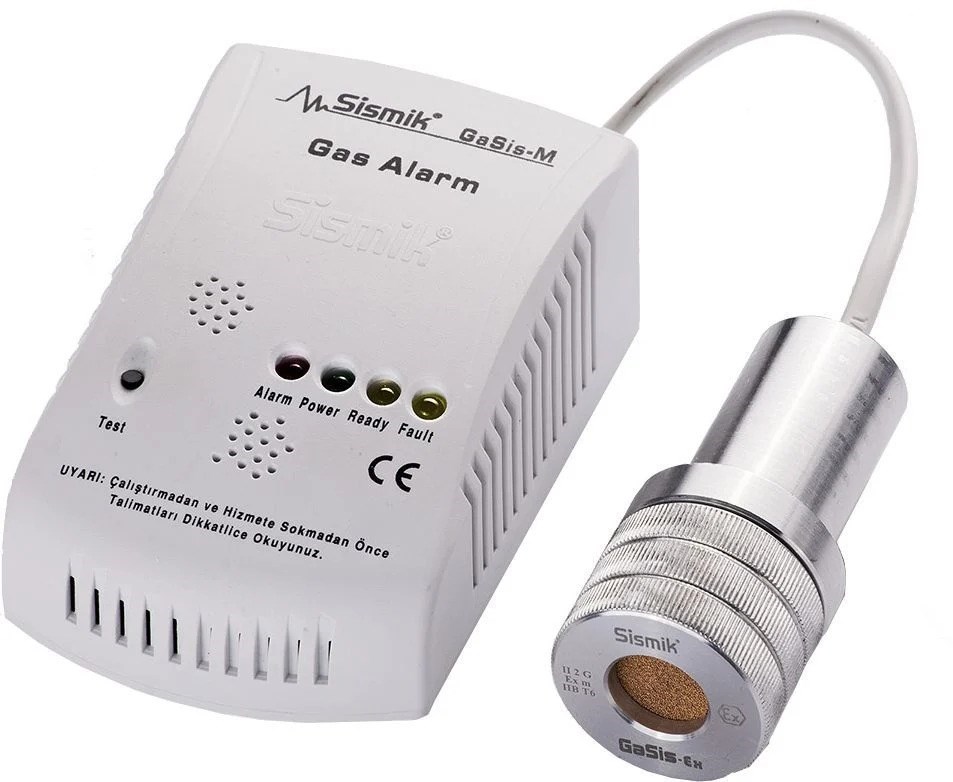

SİSMİK GaSis-EX 220V AC Çıkış Ex-Proof Gaz Alarm Cihazı
220V AC Giriş ve 220V AC Çıkışlı Ex-Proof Gaz Alarm Sistemi
SİSMİK GaSis-EX, yanıcı ve patlayıcı gazların algılanması amacıyla kullanılan Ex-Proof gaz alarm cihazıdır. 230VAC 50Hz giriş ve 230VAC 50Hz çıkış yapısına sahip olan cihaz; sanayi tipi mutfaklar, kazan daireleri, merkezi sistemler, LPG ve benzeri yanıcı gazların kullanıldığı alanlarda gaz kaçağına karşı sesli ve ışıklı uyarı sağlar.
Ortamda metan (doğalgaz) gaz yoğunluğu %20 LEL ± %5 LEL seviyesine ulaştığında cihaz alarm durumuna geçerek bağlı güvenlik sistemlerinin devreye alınmasına yardımcı olur. Çıkış üzerinden korna, siren, gaz kesici vana ve selenoid valf gibi ekipmanlara sinyal aktarılabilir.
SİSMİK GaSis-EX Özellikleri
- 230VAC 50Hz giriş
- 230VAC 50Hz çıkış
- Ex-Proof gaz algılama yapısı
- Yanıcı ve patlayıcı gazların algılanması
- Metan (doğalgaz) algılama
- Yarı iletken sensör
- TSE EN 50194-1 standardına sahip sensör ölçümü
- CE sertifikalı fonksiyon bölümü
- 85 dB sesli alarm
- Kırmızı LED alarm göstergesi
- Yeşil Power göstergesi
- Sarı Ready göstergesi
- Sarı Fault göstergesi
- Test butonu
- IPX2D koruma derecesi
- Alüminyum koruma rakoru ile korunan algılama bölümü
Ex-Proof Gaz Alarm Cihazının Çalışma Yapısı
GaSis-EX iki ana bölümden oluşmaktadır. Fonksiyon bölümü içerisinde cihazın elektronik kartı ve sesli/ışıklı uyarı sistemi bulunur. IPX2D koruma sınıfına sahip plastik muhafaza içerisindeki bu bölüm, güvenli bölgede konumlandırılmalıdır.
Algılama bölümü ise tehlikeli ortamda bulunan gaz sensörü ve sert alüminyumdan üretilmiş koruma rakorundan oluşur. Sensör, koruma rakoru içerisinde muhafaza edilir ve gerekli bağlantılar üzerinden fonksiyon bölümüyle ilişkilendirilir.
220V AC Çıkış Özelliği
GaSis-EX'in önemli özelliklerinden biri 230VAC 50Hz çıkış sağlamasıdır. Bu yapı sayesinde gaz alarm durumunda sistemin çıkış bağlantısı üzerinden uygun harici güvenlik ekipmanlarının çalıştırılması sağlanabilir.
Gaz kaçağı tespit edildiğinde korna, siren, gaz kesici vana veya selenoid valf gibi ekipmanların devreye alınması için kullanılabilir. Harici ekipman bağlantıları uygulamanın elektriksel gereksinimlerine ve üretici bağlantı talimatlarına göre yapılmalıdır.
Gaz Algılama ve Alarm Seviyesi
GaSis-EX, metan (doğalgaz) algılamaya yönelik yarı iletken sensör kullanır. Gaz yoğunluğu %20 LEL ± %5 LEL seviyesine ulaştığında alarm oluşturur.
Alarm durumunda cihazın kırmızı ışıklı göstergesi ve 85 dB sesli alarmı devreye girer. Böylece gaz kaçağı durumunun çevredeki kişiler tarafından fark edilmesine yardımcı olur.
Gösterge ve Alarm Özellikleri
- Alarm: Gaz alarmı durumunda kırmızı ışıklı ve sesli uyarı verir.
- Power: 220V sisteme enerji verildiğinde yeşil gösterge yanar.
- Ready: İlk çalıştırmada sensörün yaklaşık 30-60 saniyelik ısınma sürecini gösterir.
- Fault: Sensör üzerinde arıza meydana geldiğinde sarı gösterge ile uyarı verir.
- Test: Montaj sonrasında sistemin çalışmasının kontrol edilmesine yardımcı olur.
SİSMİK GaSis-EX Teknik Özellikleri
| Özellik |
Değer |
| Giriş Gerilimi |
230VAC 50Hz |
| Çıkış Gerilimi |
230VAC 50Hz |
| Standby Gücü |
2,5 W |
| Sensör |
Yarı iletken |
| Kalibrasyon Süresi |
20-60 saniye |
| Buzzer |
85 dB |
| Sensör Ölçüm Standardı |
TSE EN 50194-1 |
| Sensör Ömrü |
3 Yıl |
| Cihaz Ömrü |
5 Yıl |
| Alarm Seviyesi |
Metan %20 LEL ± %5 LEL |
| T90 Tepki Süresi |
10-30 saniye |
| Çalışma Sıcaklığı |
-20°C ile +50°C |
| Koruma Derecesi |
IPX2D |
| Ölçüler |
68 × 112 × 38 mm |
| Ağırlık |
500 g |
SİSMİK GaSis-EX Kullanım Alanları
- Sanayi tipi mutfaklar
- Kazan daireleri
- Merkezi sistemler
- LPG kullanılan tesisler
- LPG ve akaryakıt istasyonları
- Endüstriyel tesisler
- Yanıcı gaz kullanılan teknik hacimler
- Gaz kesici vana uygulamaları
- Selenoid valf kontrol sistemleri
- Gaz alarm ve güvenlik sistemleri
Ex-Proof Gaz Alarm Cihazı Seçerken
Ex-Proof gaz alarm cihazı seçiminde algılanacak gaz türü, tehlikeli alanın özellikleri, montaj konumu, besleme gerilimi ve alarm durumunda kontrol edilmesi gereken harici ekipmanlar dikkate alınmalıdır. SİSMİK GaSis-EX, yanıcı ve patlayıcı gazların algılanması ve gaz kaçağı durumunda güvenlik ekipmanlarının devreye alınmasına yardımcı olmak amacıyla kullanılabilir.
SİSMİK GaSis-EX 220V AC Çıkışlı Gaz Alarm Cihazı
SİSMİK GaSis-EX; 230VAC 50Hz giriş ve çıkışa sahip, metan (doğalgaz) algılayabilen Ex-Proof gaz alarm cihazıdır. 85 dB sesli alarm, LED göstergeler, yarı iletken sensör, TSE EN 50194-1 sensör standardı ve IPX2D koruma özellikleriyle gaz güvenliği uygulamalarında kullanılabilir.
