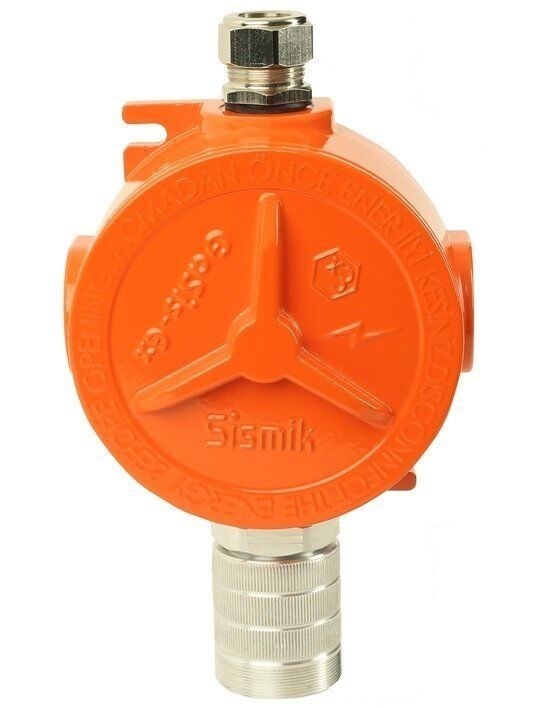

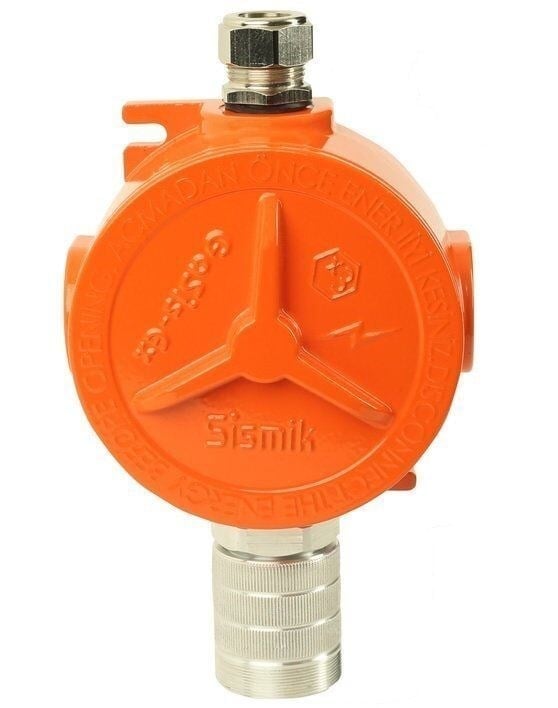

SİSMİK GaSis-EX01 Hidrojen Gaz Ölçüm Cihazı ATEX Sertifikalı

0-100% LEL Hidrojen Ölçümü, 4-20mA ve RS485 Modbus RTU Haberleşme

SİSMİK GaSis-EX01, hidrojen gazının algılanması ve ölçülmesi amacıyla geliştirilmiş ATEX sertifikalı endüstriyel gaz ölçüm cihazıdır. Pelistör sensör teknolojisine sahip cihaz, hidrojen gazını 0-100% LEL ölçüm aralığında algılayabilir.

Hidrojen gazı yüksek yanıcılık özelliğine sahip olduğundan, hidrojen sızıntılarının erken tespit edilmesi endüstriyel tesislerde ve enerji sistemlerinde önem taşır. SİSMİK GaSis-EX01; akü odaları, akü şarj alanları, hidrojen üretim tesisleri, enerji depolama sistemleri, endüstriyel prosesler, fabrikalar ve kimya tesisleri gibi hidrojen riski bulunan alanlarda kullanılabilir.

Cihaz üzerinde bulunan 4-20mA analog çıkış, RS485 Modbus RTU haberleşme ve NO-C-NC röle kontakları, hidrojen gazı ölçüm bilgilerinin kontrol panellerine, PLC, SCADA ve bina otomasyon sistemlerine aktarılmasına yardımcı olur.

SİSMİK GaSis-EX01 Hidrojen Gaz Dedektörü Özellikleri

• ATEX sertifikalı endüstriyel gaz ölçüm cihazı
• Hidrojen gazı algılama
• Pelistör sensör teknolojisi
• 0-100% LEL ölçüm aralığı
• Hidrojen için %20 LEL Alarm1 seviyesi
• 4-20mA analog akım çıkışı
• RS485 Modbus RTU haberleşme
• NO-C-NC alarm röle kontakları
• Fault hata bildirimi
• IP65 koruma sınıfı
• Alüminyum gövde
• Zone 1 ve Zone 2 kullanımına uygun yapı
• Duvara montaj
• ½ NPT kablo rakor girişi
• -20°C ile +60°C çalışma sıcaklığı

Hidrojen Gaz Ölçüm Cihazı

SİSMİK GaSis-EX01 hidrojen gaz dedektörü, hidrojen gazını pelistör sensör ile algılar ve gaz yoğunluğunu 0-100% LEL aralığında ölçer. Üretici tarafından hidrojen için ALARM1 seviyesi %20 LEL olarak belirtilmektedir.

Gaz yoğunluğuna bağlı olarak cihazın 4-20mA analog çıkışı üzerinden ölçüm bilgisi alınabilir. Bu çıkış sayesinde cihaz, 4-20mA analog girişine sahip kontrol panellerine bağlanabilir ve hidrojen gazı ölçüm değerleri merkezi sistem üzerinden izlenebilir.

4-20mA Analog Çıkış

GaSis-EX01 üzerinde bulunan 4-20mA analog akım çıkışı, hidrojen gazı ölçüm bilgilerinin kontrol paneli ve otomasyon sistemlerine aktarılmasını sağlar.

• Hata akımı: 1mA
• İlk çalışma akımı: 3mA
• Kalibrasyon akımı: 2mA
• Normal ölçüm akımı: 4-20mA
• Ölçüm üstü akımı: >21mA

RS485 Modbus RTU Haberleşme

RS485 Modbus RTU haberleşme özelliği sayesinde SİSMİK GaSis-EX01, uygun PLC, SCADA ve bina otomasyon sistemlerine entegre edilebilir. Hidrojen gazı ölçüm değerlerinin merkezi bir sistem üzerinden takip edilmesi gereken uygulamalarda haberleşme altyapısından yararlanılabilir.

Alarm ve Hata Röle Çıkışları

Cihaz üzerinde bulunan NO-C-NC röle kontakları, alarm ve hata durumlarında harici ekipmanların kontrol edilmesine yardımcı olur. Röle çıkışları üzerinden uygun siren, vana, anahtar veya diğer kontrol ekipmanları devreye alınabilir.

Üretici tarafından röle kapasitesi NO kontak için 10A 125VAC, 5A 250VAC ve 5A 30VDC; NC kontak için 3A 125VAC, 2A 250VAC ve 1A 30VDC olarak belirtilmiştir.

ATEX Sertifikalı Hidrojen Gaz Dedektörü

SİSMİK GaSis-EX01, ATEX sertifikalı yapısıyla tehlikeli ortamlarda hidrojen gazı algılama uygulamalarında kullanılabilir. Üretici ürün sayfasında ATEX etiketi II 2G Ex db IIB+H2 T6 Gb IP65 olarak belirtilmektedir.

Cihaz Zone 1 ve Zone 2 kullanım alanları için belirtilmiştir. Uygulama sırasında ürünün kullanılacağı ortamın sınıflandırması ve ilgili Ex güvenlik gereksinimleri ayrıca değerlendirilmelidir.

Hidrojen Gaz Sensörü ve Kalibrasyon

Gaz sensörlerinin zaman içerisinde ölçüm değerlerinde sapmalar oluşabileceğinden üretici, gaz ölçüm cihazlarının periyodik olarak kalibre edilmesini önermektedir. Pelistör tipi gaz ölçüm cihazları için 3 aylık kalibrasyon periyodu önerilmektedir. Kullanım ortamının şartlarına bağlı olarak daha kısa kalibrasyon aralıkları gerekebilir.

GaSis-EX01 gaz ölçüm cihazında First ve Gas olmak üzere iki farklı kalibrasyon modu bulunmaktadır.

Hidrojen Dedektörü Montaj Konumu

Üretici bilgilerine göre hidrojen gazı için cihazın montaj konumu tavanın yaklaşık 30 cm aşağısı olarak belirtilmektedir. Hidrojenin fiziksel özellikleri nedeniyle montaj konumunun uygulama şartlarına göre doğru şekilde belirlenmesi önemlidir.

SİSMİK GaSis-EX01 Teknik Özellikleri

Hidrojen Gaz Dedektörü Kullanım Alanları

• Hidrojen üretim tesisleri
• Enerji depolama sistemleri
• Akü şarj alanları
• Akü odaları
• Akü depolama istasyonları
• Endüstriyel üretim tesisleri
• Kimya tesisleri
• Gaz dağıtım istasyonları
• Fabrikalar
• İlaç üretim tesisleri
• Atık istasyonları
• Laboratuvarlar
• Boya üretim tesisleri

SİSMİK GaSis-EX01 Hidrojen Gaz Ölçüm Cihazı

SİSMİK GaSis-EX01 hidrojen gaz ölçüm cihazı; ATEX sertifikası, pelistör sensörü, 0-100% LEL ölçüm aralığı, 4-20mA analog çıkışı, RS485 Modbus RTU haberleşmesi ve alarm/hata röle çıkışlarıyla endüstriyel hidrojen gazı algılama uygulamalarında kullanılabilir. IP65 koruma sınıfı, alüminyum gövdesi ve Zone 1/Zone 2 kullanım özellikleriyle tehlikeli ortam gaz algılama sistemlerinde değerlendirilebilir.

GTİP ve Barkod Bilgileri

GTİP: Üretici tarafından belirtilmemiştir.

Barkod / EAN: Üretici tarafından belirtilmemiştir.
