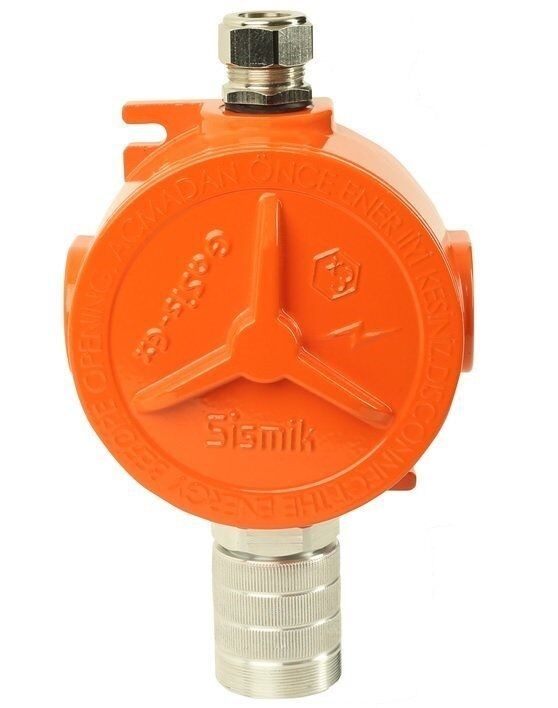

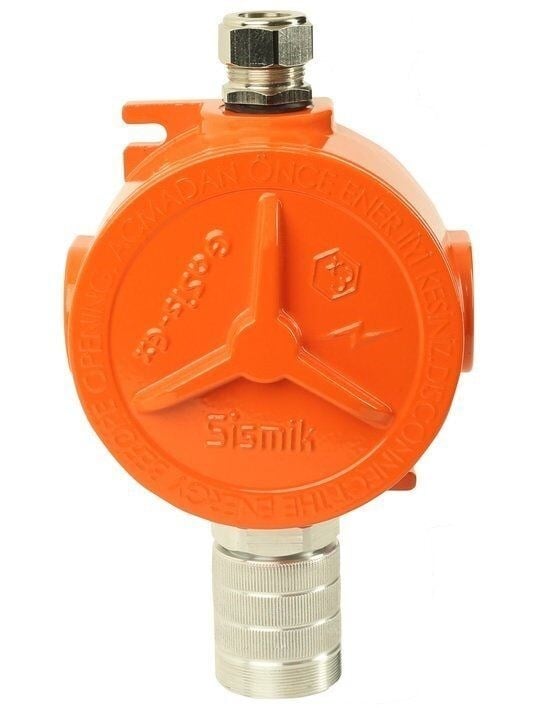

SİSMİK GaSis-EX01 Hidrokarbon Gaz Ölçüm Cihazı ATEX Sertifikalı
4-20mA, RS485 Modbus RTU ve Röle Çıkışlı Endüstriyel Gaz Dedektörü
SİSMİK GaSis-EX01, petrol türevli ve yanıcı hidrokarbon gazların algılanması için geliştirilmiş ATEX sertifikalı endüstriyel gaz ölçüm cihazıdır. Pelistör sensör teknolojisine sahip cihaz, hidrokarbon gazları 0-100% LEL ölçüm aralığında algılayabilir.
Hidrokarbon gaz ölçüm cihazı; rafineriler, akaryakıt istasyonları, gaz dağıtım tesisleri, kimya tesisleri, endüstriyel üretim tesisleri, boya üretim tesisleri, akü odaları, laboratuvarlar ve atık tesisleri gibi yanıcı gaz riski bulunan uygulamalarda kullanılabilir.
ATEX sertifikalı yapısı, 4-20mA analog çıkışı, RS485 Modbus RTU haberleşmesi ve NO-C-NC röle kontakları sayesinde gaz algılama ve endüstriyel otomasyon sistemlerine entegre edilebilir.
SİSMİK GaSis-EX01 Hidrokarbon Gaz Dedektörü Özellikleri
- ATEX sertifikalı endüstriyel gaz ölçüm cihazı
- Hidrokarbon gaz algılama
- Pelistör sensör teknolojisi
- 0-100% LEL ölçüm aralığı
- 4-20mA analog akım çıkışı
- RS485 Modbus RTU haberleşme
- NO-C-NC alarm röle kontakları
- Fault hata bildirimi
- Duvara montaj
- IP65 koruma sınıfı
- Alüminyum gövde
- Zone 1 ve Zone 2 kullanımına uygun yapı
- ½ NPT kablo rakor girişi
- -20°C ile +60°C çalışma sıcaklığı
Hidrokarbon Gaz Ölçümü
SİSMİK GaSis-EX01, hidrokarbon gazları pelistör sensör ile algılar ve gaz yoğunluğunu 0-100% LEL aralığında ölçer. Üretici tarafından hidrokarbon gazlar için ALARM1 seviyesi %20 LEL olarak belirtilmiştir.
Gaz yoğunluğu arttıkça cihazın analog 4-20mA çıkışı üzerinden ölçüm bilgisi alınabilir. Bu çıkış, 4-20mA analog girişine sahip kontrol panellerine ve otomasyon sistemlerine bağlanarak gaz miktarının merkezi sistem üzerinden izlenmesine olanak sağlar.
4-20mA Analog Çıkış
Cihaz üzerinde bulunan 4-20mA analog akım çıkışı, gaz ölçüm bilgisinin kontrol paneli veya otomasyon sistemine aktarılmasını sağlar. Normal ölçüm sırasında çıkış 4-20mA aralığında çalışırken cihaz; ilk çalışma, kalibrasyon ve hata durumlarına ilişkin farklı akım değerleri de üretebilir.
- Hata akımı: 1mA
- İlk çalışma akımı: 3mA
- Kalibrasyon akımı: 2mA
- Normal ölçüm: 4-20mA
- Ölçüm üstü: >21mA
RS485 Modbus RTU Haberleşme
RS485 Modbus RTU haberleşme özelliği sayesinde GaSis-EX01, uygun PLC, SCADA ve otomasyon sistemlerine entegre edilebilir. Gaz ölçüm bilgilerinin merkezi sistemlerden izlenmesi gereken endüstriyel uygulamalarda haberleşme altyapısı kullanılabilir.
Alarm ve Hata Röle Çıkışları
SİSMİK GaSis-EX01 üzerinde bulunan NO-C-NC alarm kontakları, gaz alarmı veya hata durumlarında harici cihazların kontrol edilmesine yardımcı olur. Röle çıkışları üzerinden siren, vana, anahtar ve diğer uygun kontrol ekipmanları çalıştırılabilir.
Röle kapasitesi NO kontak için 10A 125VAC, 5A 250VAC ve 5A 30VDC; NC kontak için 3A 125VAC, 2A 250VAC ve 1A 30VDC olarak belirtilmiştir.
ATEX Sertifikalı Exproof Gaz Dedektörü
SİSMİK GaSis-EX01, ATEX sertifikalı yapısıyla tehlikeli ortamlarda gaz algılama uygulamalarında kullanılabilir. Üretici tarafından ATEX etiketi II 2G Ex db IIB+H2 T6 Gb IP65 olarak belirtilmektedir.
Cihazın kullanım alanları arasında Zone 1 ve Zone 2 tehlikeli bölgeler yer almaktadır. Proje uygulamalarında ürünün kullanılacağı ortamın sınıfı ve ilgili güvenlik gereksinimleri ayrıca değerlendirilmelidir.
Gaz Sensörü ve Kalibrasyon
Gaz sensörlerinin zaman içerisinde ölçüm değerlerinde sapmalar oluşabileceğinden üretici tarafından periyodik kalibrasyon önerilmektedir. Pelistör tipi gaz ölçüm cihazları için üretici 3 aylık periyotlarda kalibrasyon yapılmasını önermektedir. Kullanım ortamına bağlı olarak daha kısa kalibrasyon aralıkları gerekebilir.
GaSis-EX01 üzerinde First ve Gas olmak üzere iki farklı kalibrasyon modu bulunmaktadır.
Hidrokarbon Gaz Dedektörü Montajı
Üretici bilgilerine göre hidrokarbon gazların algılanması için cihazın montaj konumu zeminden yaklaşık 30 cm yukarı olarak belirtilmiştir. Cihaz duvara monte edilir ve ½ NPT kablo girişi kullanılır.
SİSMİK GaSis-EX01 Teknik Özellikleri
| Marka |
SİSMİK |
| Model |
GaSis-EX01 |
| Ürün Tipi |
Hidrokarbon Gaz Ölçüm Cihazı |
| Sensör Tipi |
Pelistör |
| Gaz Türü |
Hidrokarbon |
| Ölçüm Aralığı |
0-100% LEL |
| Alarm Seviyesi |
20% LEL |
| Besleme |
12-24VDC / 2A |
| Güç Tüketimi |
4W |
| Analog Çıkış |
4-20mA |
| Haberleşme |
RS485 Modbus RTU |
| Alarm Çıkışı |
NO-C-NC Kontak |
| Röle Kapasitesi NO |
10A 125VAC / 5A 250VAC / 5A 30VDC |
| Röle Kapasitesi NC |
3A 125VAC / 2A 250VAC / 1A 30VDC |
| Sensör Ömrü |
Ortalama 2 Yıl |
| Koruma Sınıfı |
IP65 |
| ATEX Etiketi |
II 2G Ex db IIB+H2 T6 Gb IP65 |
| Kullanım Alanı |
Zone 1 ve Zone 2 |
| Gövde Malzemesi |
Alüminyum |
| Montaj |
Duvara Montaj |
| Kablo Girişi |
½ NPT |
| Boyutlar |
205 x 121 x 69 mm |
| Ağırlık |
1050 g |
| Çalışma Sıcaklığı |
-20°C ile +60°C |
| Nem |
<95% RH |
| Çalışma Basıncı |
85-110 KPa |
| Stok Kodu |
01.002.1.001.003.10 |
| Garanti |
24 Ay |
| GTİP |
Üretici tarafından belirtilmemiştir |
| Barkod / EAN |
Üretici tarafından belirtilmemiştir |
Hidrokarbon Gaz Ölçüm Cihazı Kullanım Alanları
- Rafineriler
- Akaryakıt istasyonları
- Gaz dağıtım istasyonları
- Kimya tesisleri
- Endüstriyel üretim tesisleri
- Fabrikalar
- Boya üretim tesisleri
- Akü şarj alanları
- Akü odaları
- Akü depolama istasyonları
- İlaç üretim tesisleri
- Laboratuvarlar
- Atık istasyonları
SİSMİK GaSis-EX01 ATEX Hidrokarbon Gaz Dedektörü
SİSMİK GaSis-EX01 hidrokarbon gaz ölçüm cihazı; ATEX sertifikası, 0-100% LEL ölçüm aralığı, pelistör sensör, 4-20mA analog çıkış, RS485 Modbus RTU haberleşme ve röle kontaklarıyla endüstriyel gaz güvenliği uygulamalarında kullanılabilir. IP65 koruma sınıfı ve alüminyum gövdesiyle Zone 1 ve Zone 2 uygulamalarında değerlendirilebilir.
