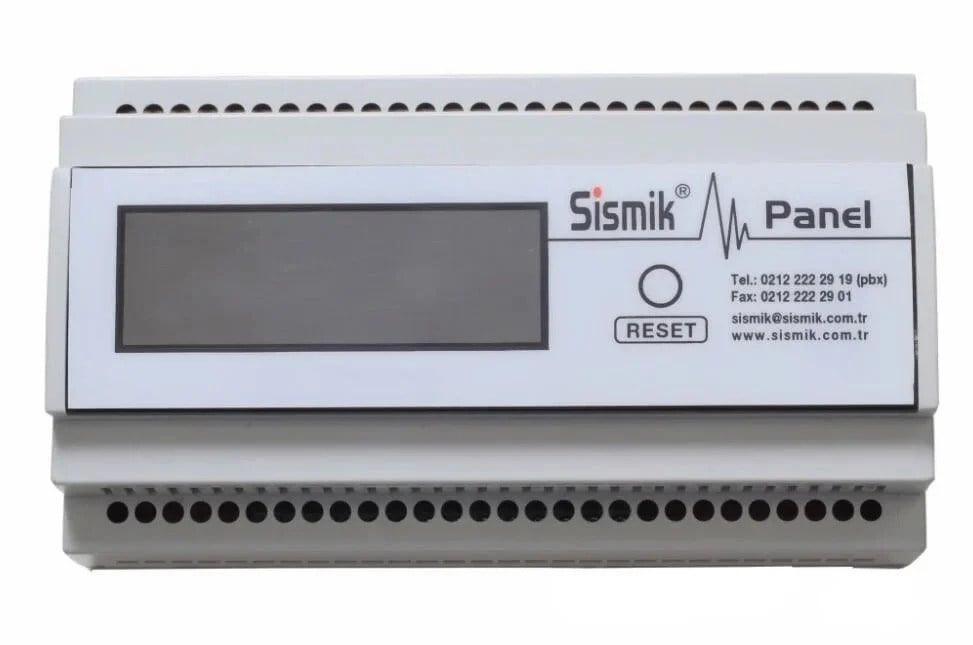

SİSMİK PANEL 4 IN / 4 OUT Gaz Alarm ve Kontrol Paneli
4 Girişli ve 4 Çıkışlı Endüstriyel Gaz Alarm Kontrol Paneli
SİSMİK PANEL 4 IN / 4 OUT, endüstriyel tip gaz algılama cihazları, Ex-proof gaz alarm cihazları ve konut tipi gaz alarm cihazları ile birlikte kullanılmak üzere tasarlanmış 4 girişli ve 4 çıkışlı gaz alarm kontrol panelidir.
Panel üzerinde bulunan birbirinden bağımsız 4 adet sensör girişi sayesinde farklı noktalarda bulunan dedektörlerin izlenmesine yardımcı olur. Alarm durumunda elektrik, su, doğalgaz, jeneratör, asansör ve yangın alarm panelleri gibi farklı sistemlere ayrı ayrı sinyal gönderilmesini sağlayan 4 adet kuru kontak alarm çıkışı bulunur.
SİSMİK PANEL Genel Özellikleri
- 4 adet bağımsız sensör girişi
- 4 adet alarm çıkışı
- NC/C kuru kontak tetikleme girişi
- NC/C/NO kuru kontak alarm çıkışları
- LCD ekran
- 85 dB buzzer ses çıkışı
- Dedektör durumlarını izleme
- Devrede, devre dışı ve alarm durumlarını görüntüleme
- Manuel resetleme
- 170/250VAC 50Hz şebeke girişi
- Plastik kasa
- Kompakt ölçüler
- Tehlikeli ortam dışında kullanıma uygun yapı
4 Bağımsız Sensör Girişi
SİSMİK PANEL, dört farklı sensör veya dedektör girişini birbirinden bağımsız olarak izleyebilir. Bu özellik, farklı noktalarda bulunan gaz dedektörlerinin tek bir kontrol paneli üzerinden takip edilmesine olanak sağlar.
Bağlı dedektörlerin devrede, devre dışı veya alarm durumları panel üzerindeki LCD ekran üzerinden kullanıcı tarafından takip edilebilir.
4 Kuru Kontak Alarm Çıkışı
Panelde bulunan 4 adet NC/C/NO kuru kontak alarm çıkışı, alarm durumunda farklı harici sistemlere ayrı ayrı sinyal gönderilmesini sağlar. Bu çıkışlar uygulamaya bağlı olarak elektrik, su, doğalgaz, jeneratör, asansör veya yangın alarm sistemleri gibi ekipmanların kontrolünde kullanılabilir.
LCD Ekran ve Alarm Göstergesi
SİSMİK PANEL üzerinde bulunan LCD ekran, bağlı dedektörlerin çalışma durumlarının takip edilmesine yardımcı olur. Kullanıcı; sensörlerin devrede olup olmadığını, devre dışı durumunu ve alarm durumlarını panel üzerinden izleyebilir.
85 dB Buzzer Alarm Sesi
Panelde bulunan 85 dB buzzer, alarm durumunda sesli uyarı verilmesini sağlar. Böylece gaz algılama sisteminde oluşan alarm durumunun kullanıcı tarafından fark edilmesine yardımcı olur.
SİSMİK PANEL Teknik Özellikleri
| Özellik |
Değer |
| Ürün |
SİSMİK PANEL 4 IN / 4 OUT |
| Ürün Tipi |
Gaz Alarm ve Kontrol Paneli |
| Marka |
SİSMİK |
| Stok Kodu |
01.003.001.004.03 |
| Şebeke Girişi |
170/250VAC 50Hz |
| Sensör Girişi |
4 Adet |
| Tetikleme |
NC/C Kuru Kontak |
| Alarm Çıkışı |
4 Adet NC/C/NO Kuru Kontak |
| Buzzer |
85 dB |
| Gösterge |
LCD Ekran |
| Dedektör İzleme |
Devre Dışı / Devrede / Alarm |
| Resetleme |
Manuel |
| Kasa |
Plastik |
| Boyutlar |
158 x 86 x 58 mm |
| Garanti |
24 Ay |
Kullanım Alanları
- Endüstriyel gaz algılama sistemleri
- Ex-proof gaz alarm sistemleri
- Konut tipi gaz alarm sistemleri
- Doğalgaz alarm sistemleri
- Endüstriyel tesisler
- Makine ve teknik odalar
- Jeneratör odaları
- Elektrik ve kontrol sistemleri
- Asansör kontrol uygulamaları
- Yangın alarm sistemleriyle entegrasyon
SİSMİK PANEL ile Harici Sistem Kontrolü
SİSMİK PANEL'in kuru kontak çıkışları, gaz alarm durumunun farklı harici sistemlere aktarılmasını sağlar. Uygulamanın gereksinimlerine göre alarm sinyalleri elektrik, su, doğalgaz, jeneratör, asansör ve yangın alarm panellerine iletilebilir.
SİSMİK PANEL 4 IN / 4 OUT
SİSMİK PANEL, dört bağımsız sensör girişi ve dört kuru kontak alarm çıkışı ile farklı gaz dedektörlerinin merkezi olarak izlenmesine ve alarm sinyallerinin harici sistemlere aktarılmasına yardımcı olan kontrol panelidir. LCD ekran, 85 dB buzzer, manuel reset ve kompakt plastik kasa özellikleriyle gaz alarm uygulamalarında kullanılabilir.
