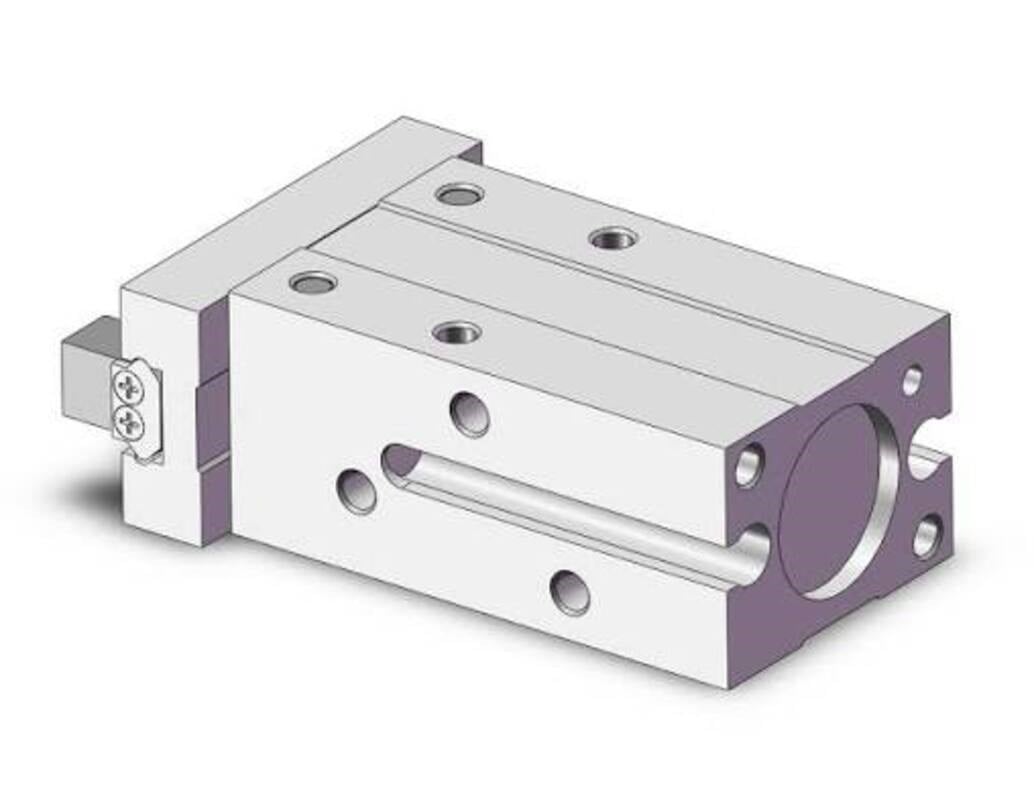

SMC 11-MHZ2-10D3 Paralel Tip Pnömatik Tutucu 10 mm
Çift Etkili, 2 Parmaklı, Düz Parmaklı Pnömatik Hava Tutucu
SMC 11-MHZ2-10D3, endüstriyel otomasyon ve robotik uygulamalarda iş parçalarının kavranması ve taşınması için kullanılan paralel tip pnömatik tutucudur. MHZ2 serisine ait ürün, 10 mm silindir çapına, iki parmaklı yapıya ve çift etkili çalışma prensibine sahiptir.
11-MHZ2-10D3 modelinin D3 parmak konfigürasyonu düz parmak tipidir. Lineer kılavuz yapısı yüksek rijitlik ve hassas hareket sağlarken, kompakt gövde yapısı otomasyon ekipmanlarında sınırlı montaj alanlarının verimli kullanılmasına yardımcı olur. SMC teknik verilerinde modelin otomatik şalter kullanımına uygun olduğu belirtilmektedir.
SMC 11-MHZ2-10D3 Teknik Özellikleri
- Marka: SMC
- Seri: MHZ2
- Model: 11-MHZ2-10D3
- Ürün Tipi: Paralel tip pnömatik tutucu
- Silindir Çapı: 10 mm
- Parmak Sayısı: 2
- Parmak Tipi: Düz parmak
- Çalışma Tipi: Çift etkili
- Strok: 4 mm
- Akışkan: Hava
- Çalışma Basıncı: 0.2 - 0.7 MPa
- Ortam ve Akışkan Sıcaklığı: -10 °C ile +60 °C
- Tekrarlanabilirlik: ±0.01 mm
- Maksimum Çalışma Frekansı: 180 çevrim/dakika
- Yağlama: Gerektirmez
- Pnömatik Bağlantı: M3
- Ağırlık: Yaklaşık 55 g
SMC'nin teknik verilerine göre 0.5 MPa çalışma basıncında ve 20 mm kavrama noktası referansında parmak başına efektif kavrama kuvveti dıştan kavramada 11 N, içten kavramada 17 N değerindedir. Açma/kapama stroku toplam 4 mm'dir.
SMC 11-MHZ2-10D3 Pnömatik Kavrama
SMC 11-MHZ2-10D3 pnömatik tutucu, iki parmağın paralel hareketi ile iş parçalarının kontrollü şekilde kavranmasını sağlar. Çift etkili çalışma prensibi sayesinde parmakların açılma ve kapanma hareketleri basınçlı hava ile kontrol edilir.
Düz parmak yapısı, farklı kavrama aparatlarının ve iş parçasına uygun bağlantı elemanlarının kullanılmasına olanak sağlayan uygulamalarda tercih edilebilir. Ürün; robotik parça taşıma, otomatik montaj ve pick-and-place sistemlerinde kullanılabilir.
Lineer Kılavuzlu MHZ2 Yapısı
MHZ2 serisinde kullanılan lineer kılavuz mekanizması, parmak hareketlerinde yüksek rijitlik ve hassasiyet sağlamak üzere tasarlanmıştır. Bu yapı, otomasyon sistemlerinde tekrarlanabilir parça kavrama işlemlerine katkıda bulunur.
SMC 11-MHZ2-10D3 Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Robotik parça taşıma
- Pick-and-place uygulamaları
- Otomatik montaj makineleri
- Parça alma ve bırakma sistemleri
- Otomatik parça besleme sistemleri
- CNC makine otomasyonu
- Elektronik üretim hatları
- Hassas parça taşıma uygulamaları
- Üretim ve montaj sistemleri
SMC 11-MHZ2-10D3 Avantajları
- 10 mm kompakt silindir çapı
- 2 parmaklı paralel kavrama mekanizması
- Düz parmak tipi
- Çift etkili çalışma
- 4 mm açma/kapama stroku
- Lineer kılavuzlu yüksek rijitlikli yapı
- ±0.01 mm tekrarlanabilirlik
- 180 çevrim/dakikaya kadar çalışma frekansı
- Yağlama gerektirmeyen çalışma
- Otomatik şalter kullanımına uygun yapı
SMC 11-MHZ2-10D3 Satın Al
SMC 11-MHZ2-10D3, otomasyon ve robotik sistemlerde hassas parça kavrama ve taşıma işlemleri için kullanılan kompakt, çift etkili paralel pnömatik tutucudur. Endustrio üzerinden SMC 11-MHZ2-10D3 ürününü teknik özellikleriyle inceleyerek uygulamanız için değerlendirebilirsiniz.
