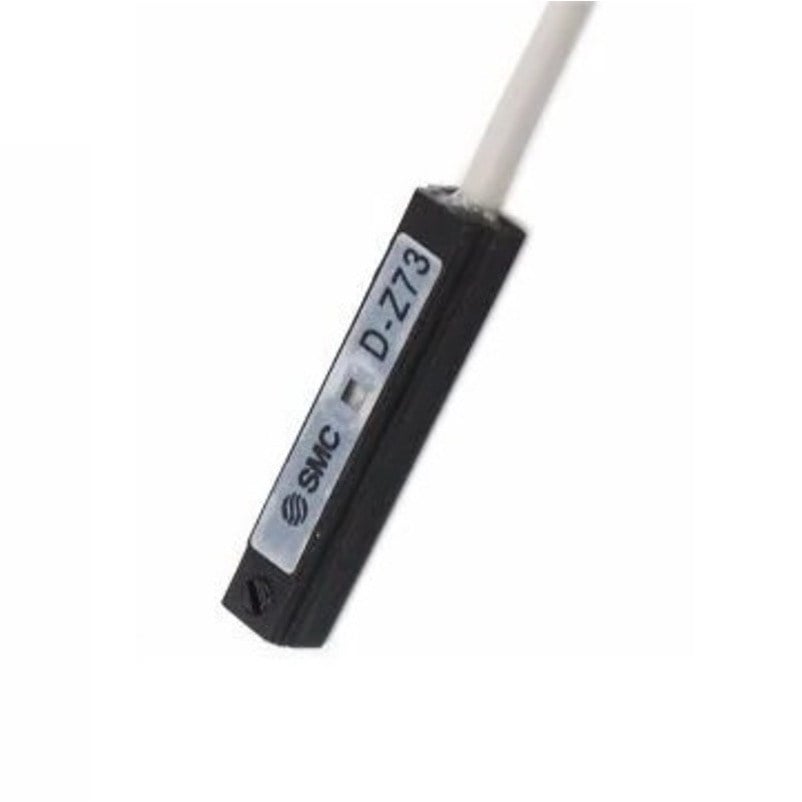

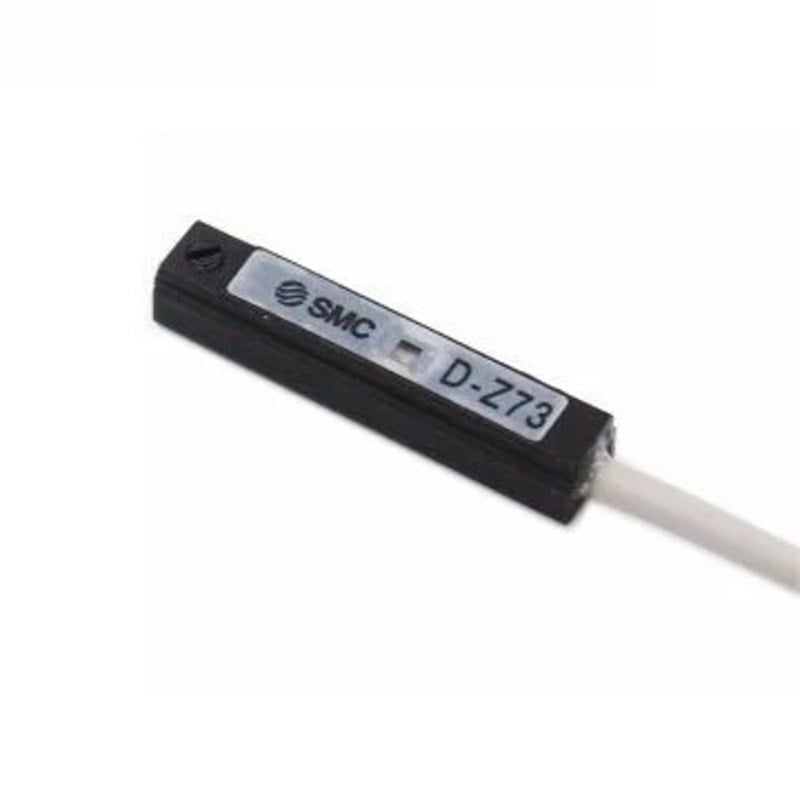

SMC D-Z73 Manyetik Piston Sensörü 24V DC / 100V AC Reed Switch
SMC D-Z73 Reed Tip Manyetik Piston Sensörü
SMC D-Z73, pnömatik silindir, aktüatör ve içerisinde mıknatıs bulunan pistonların konumunu algılamak için kullanılan reed switch tip manyetik otomatik sensördür. Genel amaçlı ve doğrudan montaj tipinde tasarlanan D-Z73, silindir üzerindeki pistonun manyetik alanını algılayarak piston konum bilgisini elektriksel sinyale dönüştürür.
SMC'nin resmi ürün kataloğunda D-Z73; 2 telli, reed switch, LED göstergeli, 0,5 m kablolu ve doğrudan montaj tipinde bir Auto Switch olarak belirtilmektedir. Uygulama gerilimleri 24 V DC ve 100 V AC'dir.
SMC D-Z73 Teknik Özellikleri
- Marka: SMC
- Model: D-Z73
- Ürün Tipi: Manyetik piston sensörü / Auto Switch
- Sensör Teknolojisi: Reed Switch
- Montaj Tipi: Doğrudan montaj
- Kablo Tipi: Grommet
- Kablo Çıkışı: Inline
- Kablo Uzunluğu: 0,5 m
- İletken: 2 telli
- Gösterge: LED
- Uygulama Gerilimi: 24 V DC / 100 V AC
- Uygun Yük: Röle, PLC
- Yük Akımı: 5-40 mA, 24 V DC
- Yük Akımı: 5-20 mA, 100 V AC
- İç Gerilim Düşümü: 2,4 V veya daha az (20 mA'ya kadar), 3 V veya daha az (40 mA'ya kadar)
- Gövde: Kompakt sensör gövdesi
- Standart: CE / UKCA
Manyetik Piston Konum Algılama
SMC D-Z73, silindir pistonuna yerleştirilmiş mıknatısın hareketini algılamak için kullanılır. Piston sensörün algılama bölgesine geldiğinde reed kontak anahtarlanır ve bağlı PLC veya röle devresine piston konum bilgisi aktarılır.
Bu yapı sayesinde pnömatik sistemlerde pistonun strok sonuna ulaşıp ulaşmadığı veya belirli bir konuma gelip gelmediği elektriksel olarak izlenebilir. SMC, D-Z73 serisini manyetik piston konumunun algılanması amacıyla tanımlamaktadır. :
LED Göstergeli Reed Switch
D-Z73 içerisinde bulunan LED gösterge, sensör ON durumuna geçtiğinde yanar. Böylece sensörün fiziksel olarak tetiklenip tetiklenmediği montaj ve bakım sırasında kolayca kontrol edilebilir.
SMC teknik dokümanında D-Z73 için LED'in ON durumunda kırmızı renkte yandığı belirtilmektedir. Sensör, röle veya PLC gibi yüklerle kullanılabilir. :
Kablo ve Elektriksel Özellikler
D-Z73 standart versiyonu 0,5 metre kabloya sahiptir. SMC ürün ailesinde D-Z73L 3 metre, D-Z73Z ise 5 metre kablo uzunluğuna sahip varyantlar olarak sunulmaktadır. :contentReference[oaicite:3]{index=3}
Sensör 2 telli yapısı sayesinde özellikle röle ve PLC girişleriyle kullanılabilecek şekilde tasarlanmıştır. 24 V DC uygulamalarda 5-40 mA, 100 V AC uygulamalarda ise 5-20 mA yük akımı aralığı belirtilmiştir.
SMC D-Z73 Kullanım Alanları
- Pnömatik silindirler
- Manyetik pistonlu aktüatörler
- Otomasyon sistemleri
- PLC kontrollü pnömatik sistemler
- Strok sonu algılama
- Piston konum algılama
- Endüstriyel makine otomasyonu
- Robotik ve montaj sistemleri
- Üretim ve proses otomasyonu
SMC D-Z73 Montaj
D-Z73, SMC'nin doğrudan montaj tipindeki reed auto switch ürünlerinden biridir. Sensör, uygun sensör yuvasına yerleştirilerek silindir üzerindeki piston mıknatısının algılanacağı konuma ayarlanır. SMC teknik dokümanında montaj için sensör gövdesindeki mevcut bağlantı vidasının kullanılması ve uygun montaj konumunun gerçek çalışma koşullarında kontrol edilmesi tavsiye edilmektedir. :
SMC D-Z73 Manyetik Piston Sensörü Satın Al
SMC D-Z73, pnömatik silindirlerde piston konumunu algılamak için kullanılan, 2 telli reed switch teknolojisine sahip LED göstergeli manyetik piston sensörüdür. 24 V DC ve 100 V AC uygulamalarında kullanılabilir ve PLC veya röle kontrollü otomasyon sistemlerine piston konum bilgisinin aktarılmasını sağlar.
