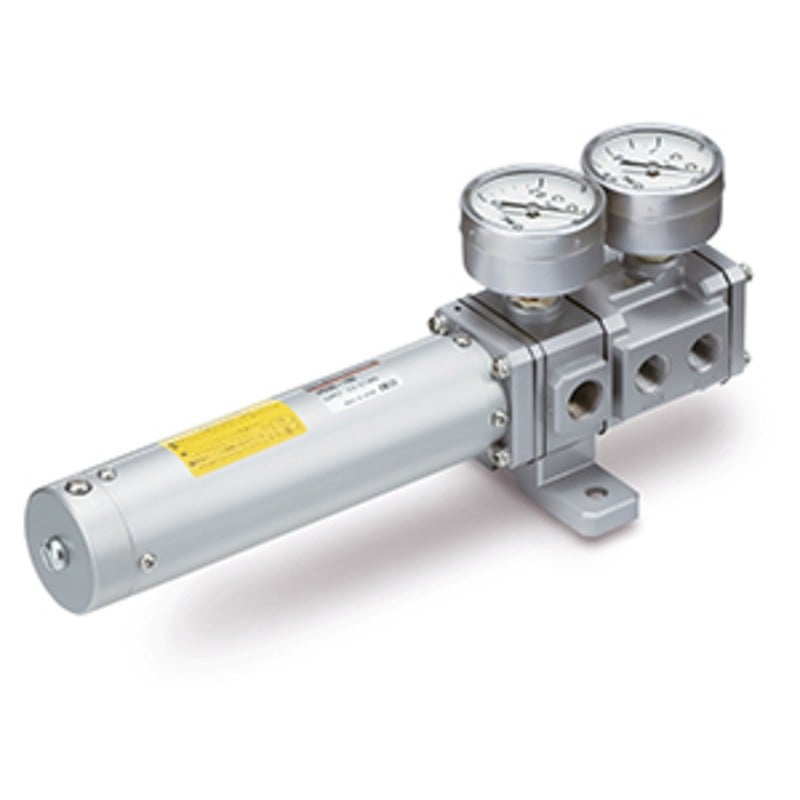

SMC IP200-120 Silindir Pozisyoneri 120 mm

SMC IP200-120 Pozisyoner

SMC IP200-120, pnömatik silindirlerin hassas ve kararlı şekilde konumlandırılmasına yardımcı olmak üzere tasarlanmış IP200 serisi silindir pozisyoneridir. Servo mekanizması sayesinde silindir pistonunun konumunun kontrol edilmesine yardımcı olur ve genel endüstriyel makinelerde silindir konum kontrol ünitesi olarak kullanılabilir.

Endustrio.com üzerinden SMC IP200-120 pozisyoneri inceleyebilir, teknik özelliklerini ve pnömatik konum kontrolü uygulamalarındaki kullanımını değerlendirebilirsiniz.

SMC IP200-120 Öne Çıkan Özellikler

• Marka: SMC
• Seri: IP200
• Model: IP200-120
• Ürün tipi: Silindir pozisyoneri
• Uygulanabilir strok: 120 mm
• Uygulanabilir strok aralığı: 25-300 mm
• Uygulanabilir silindir çapı: Ø50 mm ve üzeri
• Besleme basıncı: 0,3-0,7 MPa
• Giriş basıncı: 0,02-0,1 MPa
• Duyarlılık: ±0,5 % F.S. dahilinde
• Doğrusallık: ±2 % F.S. dahilinde
• Histerezis: %1 F.S. dahilinde
• Tekrarlanabilirlik: ±1 % F.S. dahilinde
• Çalışma sıcaklığı: -5 °C ile +60 °C
• Bağlantı portu: Rc1/4
• Yaklaşık ağırlık: 700 g sınıfı

SMC IP200 Silindir Konum Kontrolü

SMC IP200 serisi pozisyonerler, pnömatik silindirlerin hareket konumunun giriş sinyaline bağlı olarak kontrol edilmesine yardımcı olur. Servo mekanizması, silindir pistonunun belirlenen konumda daha kararlı şekilde tutulmasını destekler.

IP200-120 modeli, 120 mm uygulanabilir strok değerine sahip versiyondur. IP200 serisi, 25 mm ile 300 mm arasındaki stroklar için kullanılabilir ve 1 mm artışlarla özel strok üretimi de mümkündür.

SMC IP200-120 Çalışma Prensibi

SMC IP200 pozisyonerde giriş sinyal basıncı, dahili diyafram ve nozül mekanizması üzerinden pilot basıncın kontrol edilmesini sağlar. Oluşan basınç değişimi spool mekanizmasının hareketini etkileyerek silindirin çıkış portlarındaki hava akışının düzenlenmesine yardımcı olur.

Silindir pistonunun hareketi bağlantı çubuğu ve geri besleme yayı üzerinden pozisyonere iletilir. Geri besleme mekanizması, giriş sinyali ile piston konumunun dengelenmesine yardımcı olarak silindirin yeni konumunda tutulmasını sağlar.

SMC IP200-120 Teknik Performans

SMC teknik verilerine göre IP200 serisinin duyarlılığı ±0,5 % F.S. dahilinde, doğrusallığı ±2 % F.S. dahilinde, histerezisi %1 F.S. dahilinde ve tekrarlanabilirliği ±1 % F.S. dahilindedir.

Besleme basıncı 0,3-0,7 MPa, giriş basıncı ise 0,02-0,1 MPa aralığındadır. Pozisyonerin ortam ve akışkan sıcaklığı çalışma aralığı -5 °C ile +60 °C olarak belirtilmektedir.

SMC IP200-120 Pnömatik Bağlantı

IP200 serisinde besleme bağlantısı Rc1/4 olarak belirtilmektedir. Pozisyonerin hassas pnömatik mekanizması nedeniyle besleme havasının temiz ve uygun şartlandırılmış olması önemlidir.

SMC, pozisyonerin içerisindeki hassas nozül ve kısıtlayıcı elemanların kir veya drenaj nedeniyle etkilenmemesi için uygun hava filtreleme ekipmanlarının kullanılmasını ve bağlantı öncesinde boru hattının temizlenmesini önermektedir.

SMC IP200-120 Kullanım Alanları

SMC IP200-120 silindir pozisyoneri, pnömatik silindirlerin konum kontrolünün gerekli olduğu çeşitli endüstriyel otomasyon uygulamalarında kullanılabilir.

• Endüstriyel otomasyon makineleri
• Pnömatik silindir konum kontrolü
• Makine otomasyonu
• Üretim makineleri
• Montaj makineleri
• Kontrol ve hareket sistemleri
• Genel endüstriyel makineler
• Pnömatik aktüatör uygulamaları

SMC IP200-120 Teknik Özellikleri

SMC IP200-120 Endustrio.com'da

SMC IP200-120 silindir pozisyonerini Endustrio.com üzerinden inceleyebilir, ürünün teknik özelliklerini ve pnömatik silindir konum kontrolü uygulamalarındaki kullanımını değerlendirebilirsiniz.

Uygulamanız için pozisyoner seçerken silindir çapı, strok uzunluğu, besleme basıncı, giriş basıncı ve çalışma sıcaklığı gibi teknik özelliklerin sistem gereksinimleriyle uyumlu olması önemlidir.
