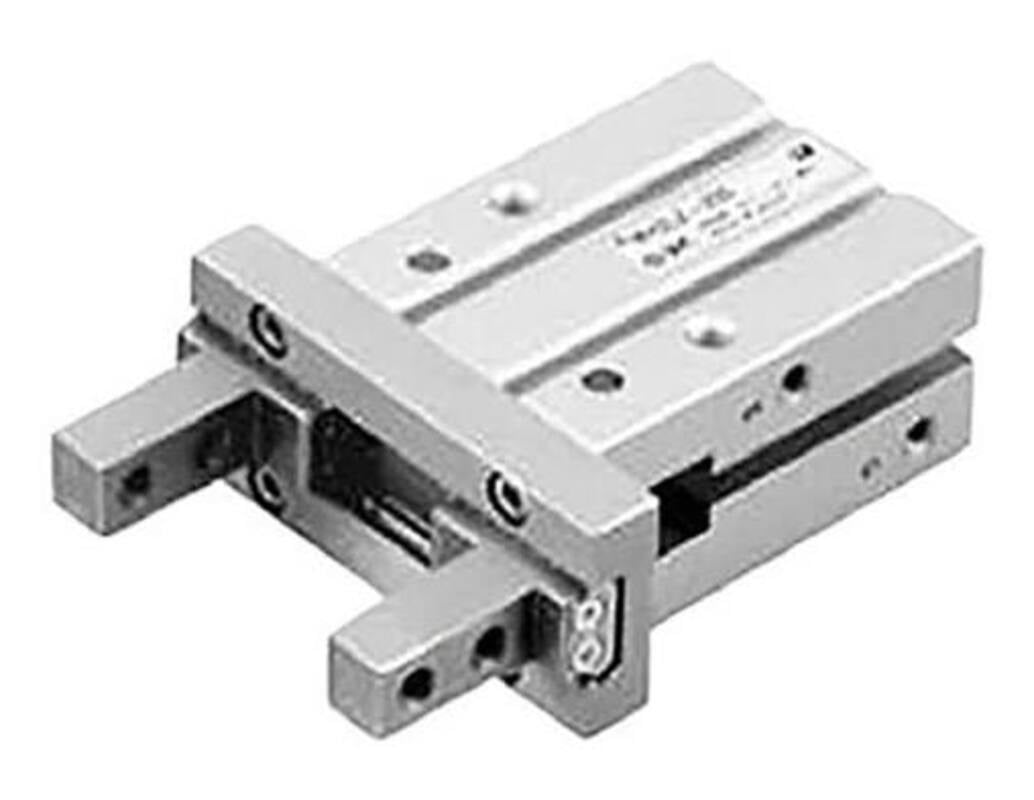

SMC MHZL2-16D Paralel Tip Pnömatik Tutucu 16 mm
Uzun Stroklu, Çift Etkili Lineer Kılavuzlu Hava Tutucu
SMC MHZL2-16D, otomasyon ve robotik uygulamalarında parçaların kavranması ve taşınması için kullanılan, paralel hareketli ve uzun stroklu pnömatik tutucudur. Ürün, 16 mm iç çaplı yapıya ve çift etkili çalışma prensibine sahiptir. SMC'nin MHZL2 serisi, lineer kılavuz kullanımı sayesinde yüksek rijitlik ve hassasiyet sağlamak üzere tasarlanmıştır.
MHZL2-16D modelinde iki parmak bulunur ve parmakların açılıp kapanma hareketi pnömatik olarak gerçekleştirilir. Ürün; otomatik montaj makineleri, robotik sistemler, parça taşıma uygulamaları ve endüstriyel otomasyon ekipmanlarında kullanılabilir.
SMC MHZL2-16D Teknik Özellikleri
- Marka: SMC
- Seri: MHZL2
- Model: MHZL2-16D
- Ürün Tipi: Paralel tip pnömatik tutucu
- Silindir Çapı: 16 mm
- Çalışma Tipi: Çift etkili
- Parmak Sayısı: 2
- Açma/Kapama Stroku: 12 mm
- Akışkan: Hava
- Çalışma Basıncı: 0.1 - 0.7 MPa
- Ortam ve Akışkan Sıcaklığı: -10 °C ile +60 °C
- Tekrarlanabilirlik: ±0.01 mm
- Maksimum Çalışma Frekansı: 120 çevrim/dakika
- Yağlama: Gerektirmez
- Ağırlık: 135 g
- Otomatik Şalter: Standart modelde bulunmaz; opsiyonel olarak kullanılabilir
SMC teknik verilerine göre MHZL2-16D modelinin 0.5 MPa basınçta parmak başına efektif kavrama kuvveti dıştan kavramada 34 N, içten kavramada 45 N'dir. Açma/kapama stroku toplam 12 mm'dir. :contentReference[oaicite:1]{index=1}
SMC MHZL2-16D Kavrama Özellikleri
MHZL2-16D pnömatik tutucu, parçaların dıştan veya içten kavranmasına yönelik kullanılabilir. Kavrama kuvveti, çalışma basıncına ve kavrama noktasının konumuna bağlı olarak değişir. SMC'nin katalog değerleri 0.5 MPa basınç ve 20 mm kavrama noktası referans alınarak verilmiştir.
- Dıştan kavrama efektif kuvveti: 34 N / parmak
- İçten kavrama efektif kuvveti: 45 N / parmak
- Toplam açma/kapama stroku: 12 mm
- Çift etkili pnömatik çalışma
- 2 parmaklı paralel hareket
Lineer Kılavuzlu Yapı
MHZL2 serisinin önemli özelliklerinden biri entegre lineer kılavuz yapısıdır. Bu yapı, tutucunun parmak hareketlerinde rijitlik ve hassasiyet sağlanmasına yardımcı olur. Seri ayrıca toz ve damlamaya karşı korumalı konstrüksiyona sahiptir.
Uzun stroklu tasarım, standart MHZ2 serisine göre daha geniş parmak açılma mesafesine ihtiyaç duyulan uygulamalarda avantaj sağlar.
SMC MHZL2-16D Kullanım Alanları
- Endüstriyel otomasyon sistemleri
- Robotik parça taşıma sistemleri
- Otomatik montaj makineleri
- Parça alma ve bırakma uygulamaları
- CNC ve makine otomasyonu
- Pick-and-place sistemleri
- Üretim ve montaj hatları
- Parça besleme sistemleri
- Otomatik kavrama ve taşıma uygulamaları
SMC MHZL2-16D Çalışma Basıncı
MHZL2-16D çift etkili model için çalışma basıncı 0.1 MPa ile 0.7 MPa arasındadır. Ürün hava ile çalışır ve standart modelde yağlama gerektirmez. Çalışma sıcaklığı -10 °C ile +60 °C arasındadır. :contentReference[oaicite:4]{index=4}
SMC MHZL2-16D Pnömatik Tutucu Avantajları
- 16 mm çapında kompakt pnömatik yapı
- Çift etkili çalışma
- 2 parmaklı paralel kavrama
- 12 mm açma/kapama stroku
- Lineer kılavuzlu yüksek rijitlikli yapı
- ±0.01 mm tekrarlanabilirlik
- 120 çevrim/dakikaya kadar çalışma frekansı
- Yağlama gerektirmeyen çalışma
- Opsiyonel otomatik şalter kullanımına uygun yapı
SMC MHZL2-16D Satın Al
SMC MHZL2-16D pnömatik tutucu, otomasyon sistemlerinde hassas ve tekrarlanabilir parça kavrama uygulamaları için geliştirilmiş uzun stroklu paralel tip hava tutucudur. Endustrio üzerinden SMC MHZL2-16D ürününü teknik özellikleriyle inceleyerek otomasyon ve robotik uygulamanız için değerlendirebilirsiniz.
