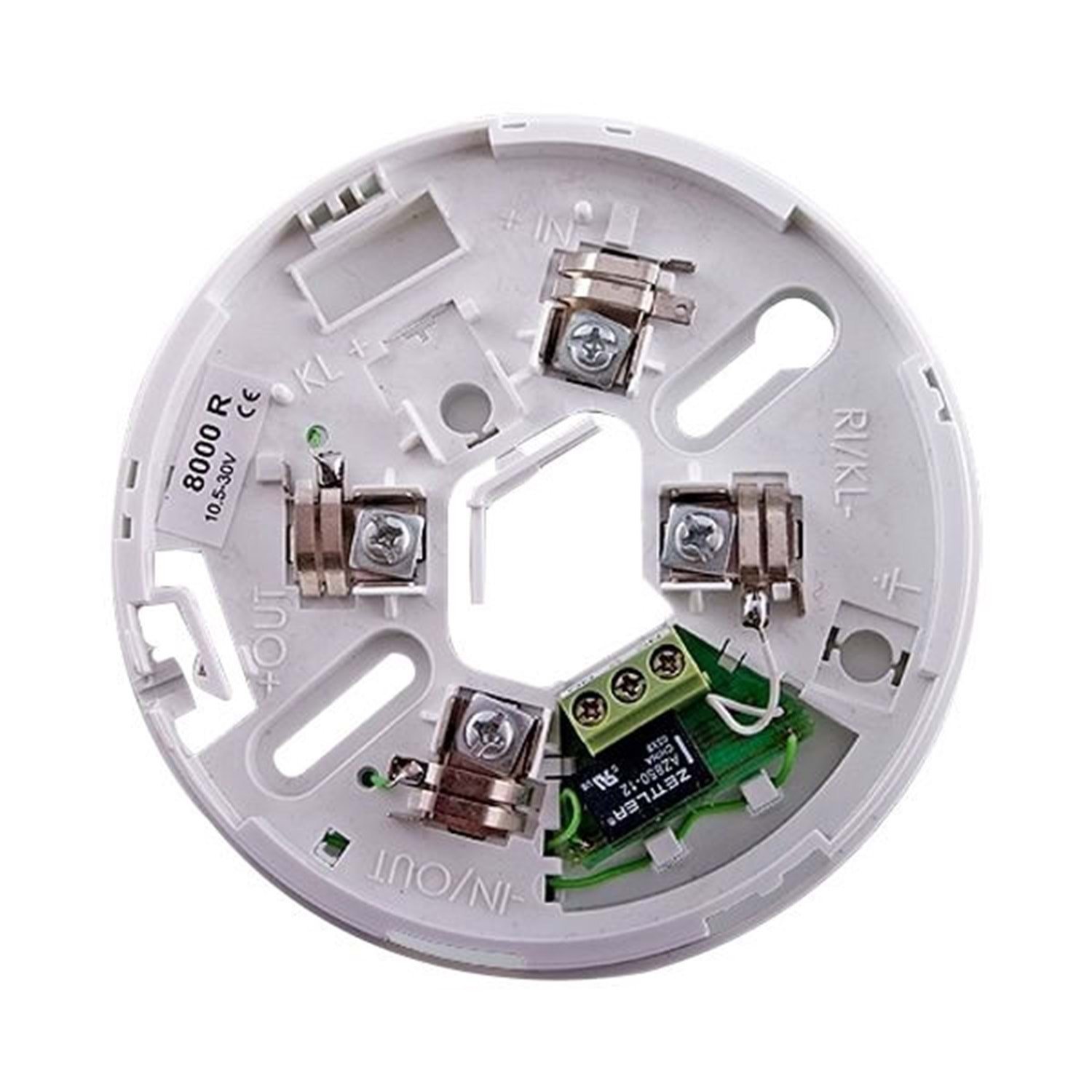

UniPOS DB 8000R Konvansiyonel Röleli Dedektör Tabanı (DB-8000R)

UniPOS DB 8000R Konvansiyonel Röleli Dedektör Tabanı

UniPOS DB 8000R, konvansiyonel yangın alarm dedektörlerini harici sistemlere ve hırsız alarm panellerine entegre etmek için kullanılan röleli dedektör tabanıdır. SPDT röle yapısı, NO/NC/COM kuru kontak çıkışları ve 10-30 V DC çalışma gerilimi ile yangın alarmı durumunun harici sistemlere aktarılmasını sağlar.

Temel Teknik Özellikler

• Ürün: UniPOS DB 8000R
• Ürün tipi: Konvansiyonel röleli dedektör tabanı
• Çalışma gerilimi: 10-30 V DC
• Röle tipi: SPDT
• Kontak yapısı: NO + NC + COM
• Kontak kapasitesi: 2 A @ 30 V DC / 1 A @ 250 V AC
• Seri direnç: 560 Ω ±10%
• Terminal bloğu: 6 pin
• Montaj açıklığı: 60 mm
• Çalışma sıcaklığı: -10°C ile +55°C
• Bağlantı kablo kesiti: 0.5-2.5 mm²

Röle ve Kuru Kontak Çalışması

DB 8000R, üzerine takılan konvansiyonel dedektör alarm durumuna geçtiğinde röleyi enerjilendirerek kuru kontak üzerinden harici bir sisteme alarm bilgisi aktarabilir. Bu yapı; hırsız alarm panelleri, sirenler, otomatik kapı kontrol sistemleri ve NO/NC kontak girişi bulunan diğer ekipmanlarla entegrasyon için kullanılabilir.

• Normal durumda röle enerjisizdir.
• Normal durumda NO-COM kontakları açıktır.
• Normal durumda NC-COM kontakları kapalıdır.
• Dedektör alarm verdiğinde röle enerjilenir.
• Alarm durumunda NO-COM kontakları kapanır.
• Harici sistem alarm veya zon tetikleme bilgisini algılayabilir.

Uyumlu UniPOS Dedektörler

DB 8000R, UniPOS konvansiyonel dedektör serisi ile kullanılmak üzere tasarlanmıştır.

• UniPOS FD-8030 optik duman dedektörü
• UniPOS FD-8010 sabit sıcaklık dedektörü
• UniPOS FD-8020 artış hızı sıcaklık dedektörü
• UniPOS FD-3050
• UniPOS FD-3051

Terminal Bağlantıları

• T1: +12 V / 24 V besleme
• T2: GND / besleme eksi
• T3: NO – Normalde Açık kontak
• T4: NC – Normalde Kapalı kontak
• T5: COM – Ortak kontak
• T6: Boş

Hırsız Alarm Paneli Entegrasyonu

DB 8000R, yangın dedektörlerinden gelen alarm bilgisini hırsız alarm panellerine kuru kontak üzerinden aktarmak için kullanılabilir. Opax ürün sayfasında Paradox, DSC, Honeywell ve Opax panel serileri için örnek entegrasyon senaryoları verilmiştir.

• Paradox: Zone EOL bağlantısı
• DSC PowerSeries: panelin direnç gereksinimine göre bağlantı
• Honeywell Vista Serisi: PGM çıkışı üzerinden bağlantı önerisi
• Opax panel serileri: doğrudan zone girişi

Montaj ve Kablolama

• Montaj açıklığı: 60 mm
• Bağlantı kesiti: 0.5-2.5 mm²
• Konvansiyonel dedektör tabanı olarak kullanılır.
• Dedektör ile taban arasındaki bağlantı mekanik olarak sabitlenir.
• Panel bağlantısından önce röle kontaklarının ve besleme terminallerinin kontrol edilmesi önerilir.

Teknik Standartlar ve Özellikler

• EN54-17
• EMC Direktifi 2014/30/AB
• RoHS 3 2015/863/EU
• Mekanik röle çalışma ömrü: 100.000 çalışma olarak belirtilmiştir.
• Ters polarite koruması için Schottky diyot bilgisi ürün sayfasında belirtilmiştir.

Bakım ve Arıza Kontrolü

• Sürekli alarm durumunda röle kontakları kontrol edilmelidir.
• Panelde Open Zone uyarısı oluştuğunda röle bobini ve bağlantılar kontrol edilmelidir.
• Aralıklı alarm kesintilerinde terminal bağlantıları kontrol edilmelidir.
• Dedektör LED'i çalışmıyorsa taban beslemesi ve T1-T2 gerilimi kontrol edilmelidir.

Ürün Kullanım Alanları

UniPOS DB 8000R; konvansiyonel yangın alarm sistemlerinde dedektör alarm bilgisinin kuru kontak üzerinden harici alarm ve kontrol sistemlerine aktarılması gereken uygulamalarda kullanılabilir. Özellikle yangın alarmı ile hırsız alarmı veya diğer kuru kontak girişli sistemlerin entegrasyonunda tercih edilir.

GTİP Bilgileri

GTİP: 8531.10.95.00.00

Barkod / EAN Bilgileri

Barkod / EAN: DB-8000R
