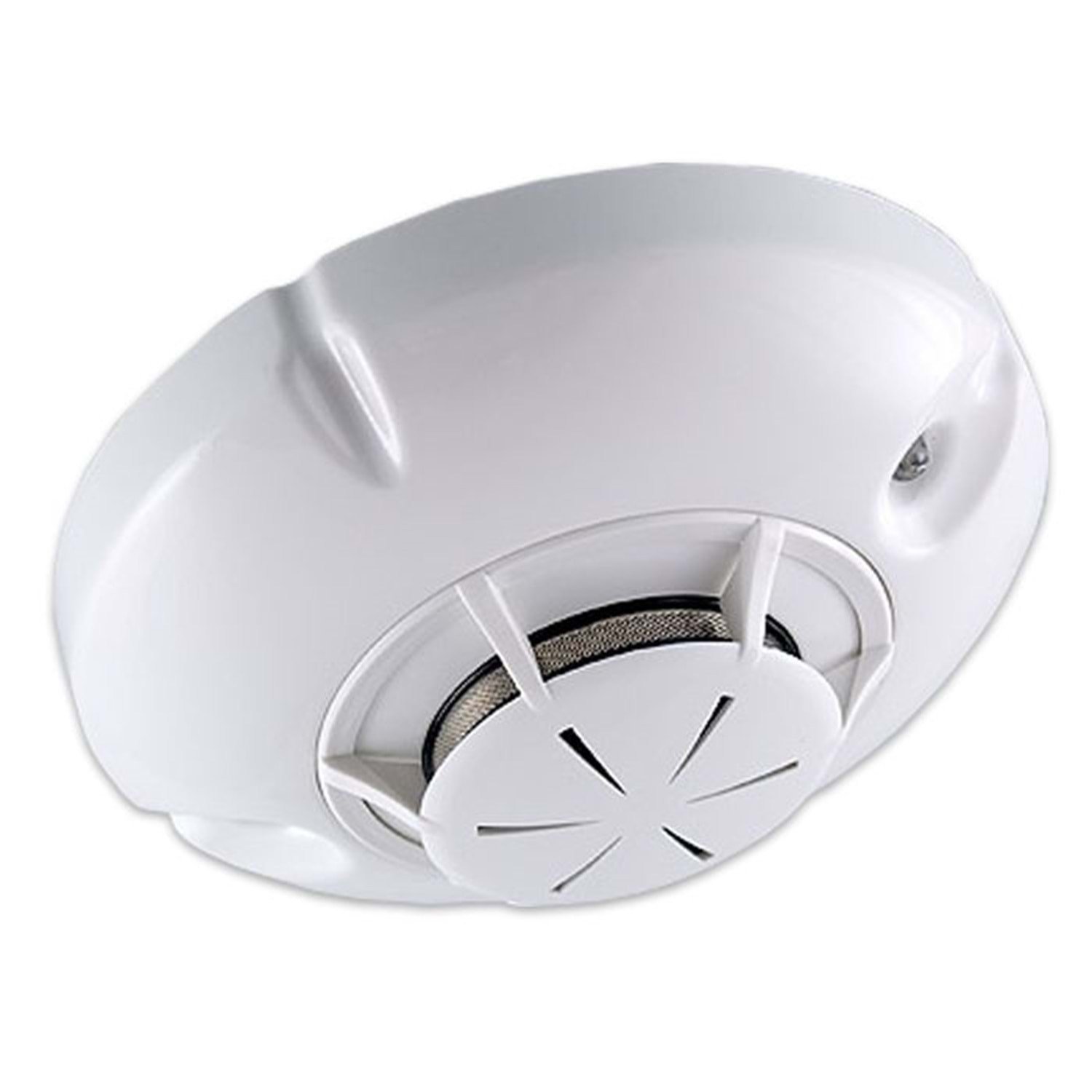

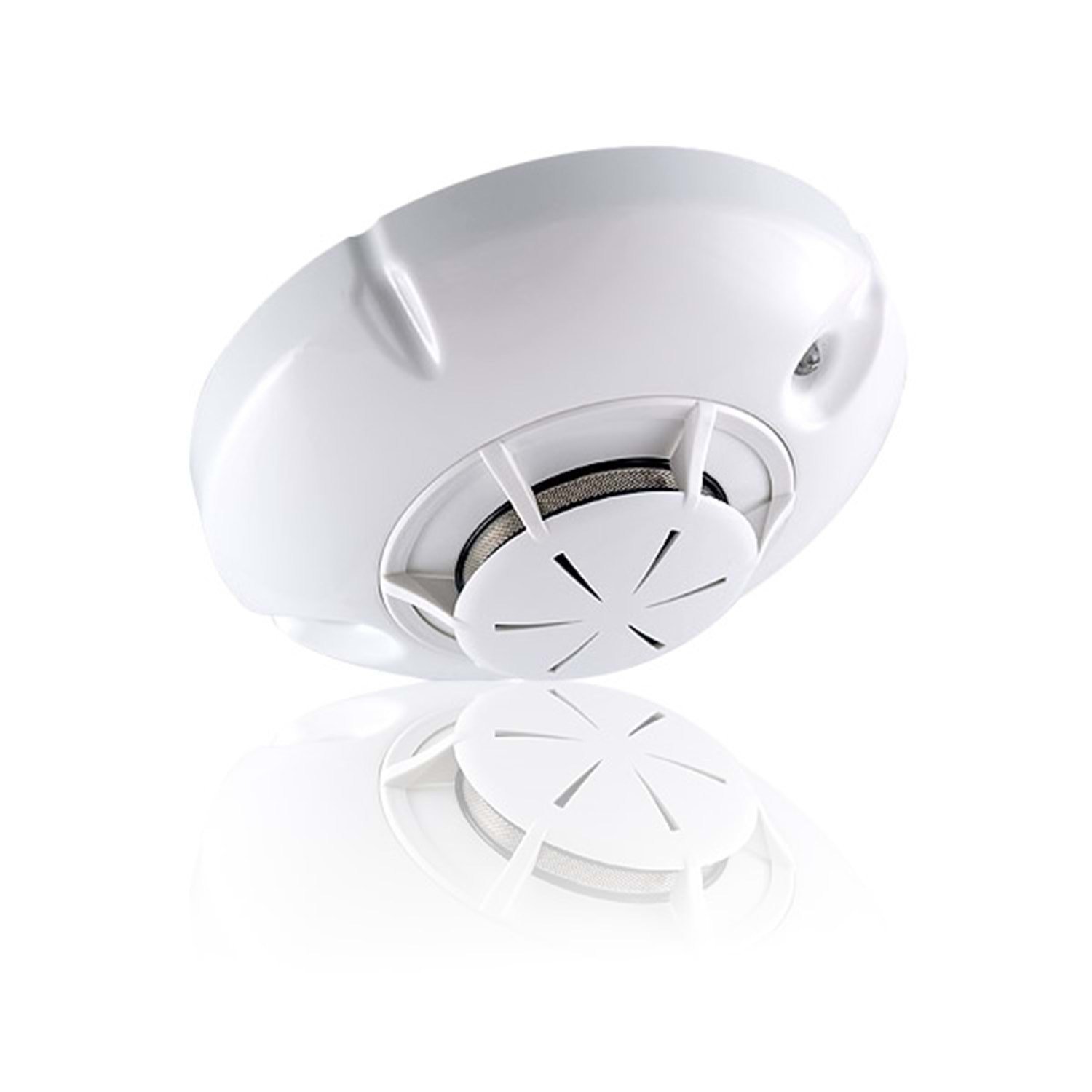

UniPOS FD 8030 Konvansiyonel Optik Duman Dedektörü (FD-8030)

UniPOS FD 8030 Konvansiyonel Optik Duman Dedektörü

UniPOS FD 8030, konvansiyonel yangın alarm sistemlerinde kullanılan optik duman dedektörüdür. Karanlık optik odacık içerisindeki kızılötesi LED ve fotodiyot ile duman partiküllerinin ışık saçılımını algılar. EN54-7 standardına uygun olarak kalibre edilen FD 8030, özellikle yavaş gelişen ve için için yanma tipi yangınların algılanması için tasarlanmıştır.

Optik Algılama Teknolojisi

FD 8030 içerisindeki optik odacıkta bulunan kızılötesi LED yaklaşık 880 nm dalga boyunda ışık yayar. Normal çalışma sırasında LED ışığı doğrudan fotodiyoda ulaşmaz. Duman partikülleri odacığa girdiğinde ışığı saçar ve saçılan ışık fotodiyot tarafından algılanır. Dedektör bu optik değişimi yangın alarmı olarak değerlendirir.

• Algılama prensibi: Optik ışık saçılımı
• Işık kaynağı: Kızılötesi LED
• LED dalga boyu: 880 nm
• Algılayıcı: Fotodiyot
• Hassasiyet kalibrasyonu: EN54-7
• Tipik tepki süresi: 15 saniyeden kısa, duman yoğunluğuna bağlı

Elektriksel Özellikler

• Besleme gerilimi: 10-30 V DC
• Normal çalışma akımı: 130 µA
• Bekleme akımı: 120-130 µA, 22.5 V değerinde
• DB8000 standart taban ile alarm akımı: 8-25 mA
• DB8000R röleli taban ile alarm akımı: 18-55 mA
• DB8000/8000D ve DB8000R/DR taban seçenekleriyle kullanım
• EMC girişimlerine karşı korumalı elektronik tasarım

Akıllı Kontrol ve Durum Göstergeleri

FD 8030, optik odacığın kirlenmesini izleyen ve çalışma durumunu LED üzerinden bildiren elektronik fonksiyonlara sahiptir. Opax teknik içeriğinde otomatik kontaminasyon telafisi ve periyodik self-test fonksiyonları belirtilmektedir.

• Otomatik optik odacık kontaminasyon telafisi
• Kirlenme seviyesine bağlı bakım uyarısı
• 72 saatte bir LED, fotodiyot ve entegre devre self-test işlemi
• Normal durumda LED: Kapalı
• Alarm durumunda LED: Sürekli yeşil
• Kirlenme uyarısı: Dakikada 1 kez kısa yanıp sönme
• Arıza göstergesi: Sürekli yanıp sönme

Teknik Özellikler

• Ürün tipi: Konvansiyonel optik duman dedektörü
• Model: FD 8030
• Besleme gerilimi: 10-30 V DC
• Çalışma akımı: 130 µA
• Bekleme akımı: 120-130 µA, 22.5 V
• Alarm akımı, DB8000: 8-25 mA
• Alarm akımı, DB8000R: 18-55 mA
• Çalışma sıcaklığı: -10 °C ile +55 °C
• Bağıl nem dayanımı: %93 ±3, 40 °C
• Koruma sınıfı: IP43
• Koruma alanı: Ø10 m çapında daire
• Belirtilen etkili tavan yüksekliği: 8 m
• Algılama standardı: EN54-7
• Kasa malzemesi: ABS plastik
• Kasa rengi: Beyaz
• Boyutlar, taban dahil: Ø100 mm × 47 mm
• Ağırlık, taban dahil: yaklaşık 100 g
• Terminal kablo kesiti: 0.5-1.5 mm²
• Montaj: UniPOS 8000 serisi tabanlar

Uyumlu Dedektör Tabanları

• DB8000: Standart dedektör tabanı
• DB8000D: Schottky diyot entegreli taban
• DB8000R: Röle çıkışlı dedektör tabanı
• DB8000DR: Röle + Schottky diyot + dirençli taban
• DB8000L: 510 Ω terminasyon dirençli taban

FD 8030, özellikle DB8000R röleli taban ile birlikte kullanıldığında konvansiyonel yangın dedektörünün alarm bilgisinin harici sistemlere kuru kontak üzerinden aktarılmasına olanak sağlar.

DB8000R Röleli Taban ile Entegrasyon

DB8000R, FD 8030 gibi UniPOS konvansiyonel dedektörleri hırsız alarm panelleri ve kuru kontak gerektiren harici sistemlerle entegre etmek için kullanılabilir. Taban üzerindeki röle, dedektör alarm durumuna geçtiğinde tetiklenerek NO/NC kuru kontak çıkışı sağlar.

• DB8000R çalışma gerilimi: 10-30 V DC
• Röle tipi: SPDT
• Kontaklar: NO / NC / COM
• Kontak kapasitesi: 2 A @ 30 V DC
• Kontak kapasitesi: 1 A @ 250 V AC
• Seri direnç: 560 Ω ±10%
• Terminal: 6 pin
• Montaj açıklığı: 60 mm
• Çalışma sıcaklığı: -10 °C ile +55 °C
• Bağlantı kablo kesiti: 0.5-2.5 mm²

Röle Çalışma Prensibi

Normal durumda röle enerjisizdir. NO-COM kontakları açık, NC-COM kontakları kapalı durumdadır. FD 8030 duman algıladığında dedektör alarm akımı oluşturur ve DB8000R üzerindeki röle enerjilenir. Böylece NO-COM kontakları kapanarak harici alarm sistemine sinyal aktarılabilir.

Montaj Özellikleri

• UniPOS 8000 serisi tabanlarla uyumludur.
• Taban tavan veya duvara 2 adet M4 vida ile sabitlenebilir.
• FD 8030 tabana saat yönünde çevrilerek kilitlenir.
• FD 8030 için terminal kablo kesiti: 0.5-1.5 mm²
• DB8000R taban için bağlantı kablo kesiti: 0.5-2.5 mm²
• Montaj konumu uygulamaya uygun olarak seçilmelidir.

Kullanım Alanları

• Ofis binaları
• Depolar
• Oteller
• Konutlar
• Endüstriyel tesisler
• Üretim hatları
• Elektrik ve kablo tesisatlarının bulunduğu alanlar
• Konvansiyonel yangın alarm sistemleri
• Hırsız alarm sistemleriyle entegre yangın algılama uygulamaları

Uygulama ve Performans Sınırları

Optik duman dedektörleri özellikle yavaş gelişen ve için için yanma karakteristiğine sahip yangınlarda avantaj sağlar. Açık alevli yangınlarda algılama davranışı farklı olabilir. Çok yüksek tavanlı veya yoğun toz bulunan alanlarda dedektör seçimi uygulama koşullarına göre ayrıca değerlendirilmelidir.

• Havalandırma girişlerinden en az 1.5 m uzaklıkta konumlandırılması önerilir.
• Opax sayfasında 8 m tavan yüksekliğine kadar koruma alanı belirtilmektedir.
• 11 m üzerindeki tavanlar için kaynak sayfasında çok katlı dedektör yaklaşımı belirtilmektedir.
• Aşırı tozlu ortamlarda IP43 koruma sınıfının yeterliliği ayrıca değerlendirilmelidir.

Bakım ve Test

• LED durum göstergesi düzenli olarak kontrol edilmelidir.
• Optik odacığın periyodik olarak temizlenmesi önerilir.
• Opax sayfasında 6 ayda bir optik odacık temizliği belirtilmektedir.
• Yıllık olarak test düğmesi veya kalibre edilmiş duman kaynağı ile test yapılması önerilir.
• DB8000R taban terminallerinin yıllık olarak kontrol edilmesi önerilir.

Standartlar ve Sertifikasyon

• EN54-7: Optik duman dedektörleri
• EN54-17: DB8000R/DR röleli taban için belirtilmiştir
• CE
• EMC 2014/30/EU
• LVD 2014/35/EU
• Üretim kalite sistemi: ISO 9001 olarak belirtilmiştir

Garanti

Opax ürün sayfasında FD 8030 için 2 yıl garanti bilgisi yer almaktadır.

GTİP Bilgileri

GTİP: 8531.10.95.00.00

Barkod / EAN Bilgileri

Barkod / EAN: FD-8030
