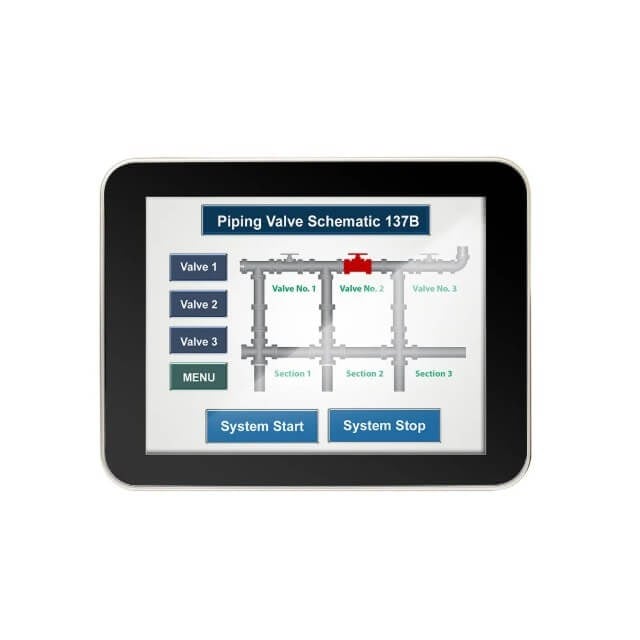

Weintek cMT-iV5 9.7 inç Cloud HMI Operatör Paneli
Weintek cMT-iV5, endüstriyel otomasyon sistemlerinde gelişmiş görselleştirme ve operatör arayüzü ihtiyaçları için geliştirilmiş 9.7 inç Cloud HMI operatör panelidir. 1024 x 768 piksel çözünürlüğe sahip TFT ekranı ve kapasitif dokunmatik paneli sayesinde makine ve proses bilgilerinin kullanıcı dostu bir arayüz üzerinden izlenmesini sağlar.
cMT-iV5, klasik bağımsız HMI yapısından farklı olarak cMT-SVR ile birlikte çalışmak üzere tasarlanmıştır. cMT-SVR üzerinde çalışan HMI projelerine Ethernet bağlantısı üzerinden erişerek operatörlerin makine ve prosesleri kontrol etmesine olanak tanır.
32 bit RISC Cortex-A9 1 GHz işlemci, 1 GB RAM ve 512 MB Flash belleğe sahip olan cihaz, dahili Gigabit Ethernet portu üzerinden yüksek hızlı ağ bağlantısı sağlar. Fansız soğutma sistemi, dahili güç izolasyonu, PCB kaplama ve NEMA4/IP65 uyumlu ön panel yapısı sayesinde endüstriyel otomasyon uygulamalarında kullanıma uygundur.
Öne Çıkan Özellikler
- Weintek cMT-iV5 Cloud HMI
- cMT-SVR ile kullanım için tasarlanmıştır
- 9.7 inç TFT ekran
- 1024 x 768 piksel çözünürlük
- 262K renk desteği
- Kapasitif dokunmatik ekran
- 32 bit RISC Cortex-A9 1 GHz işlemci
- 512 MB Flash bellek
- 1 GB RAM
- 1 adet Gigabit Ethernet portu
- 10/100/1000 Base-T Ethernet
- Dahili mono hoparlör
- Dahili RTC
- Dahili güç izolasyonu
- PCB kaplama
- Fansız soğutma sistemi
- NEMA4 / IP65 uyumlu ön panel
- Panel ve VESA montaj desteği
- 24 V DC besleme
Ekran Özellikleri
Weintek cMT-iV5, 9.7 inç TFT LCD ekran ile 1024 x 768 piksel çözünürlük sunar. LED arka aydınlatma ve 262K renk desteği, otomasyon ekranlarının ve proses bilgilerinin net şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 9.7 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 1024 x 768 piksel
- Parlaklık: 350 cd/m²
- Kontrast Oranı: 500:1
- Renk Sayısı: 262K
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
Dokunmatik Panel
cMT-iV5, operatörlerin HMI ekranları üzerinden komut ve parametre girişi yapabilmesi için temperli cam kapasitif dokunmatik panel kullanır.
- Dokunmatik Tipi: Kapasitif
- Panel Yapısı: Temperli cam
- Dokunmatik Hassasiyeti: X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: 32 bit RISC Cortex-A9
- İşlemci Hızı: 1 GHz
- Flash Bellek: 512 MB
- RAM: 1 GB
- RTC: Dahili
Ethernet ve Haberleşme
Weintek cMT-iV5, cMT-SVR ile haberleşmek ve HMI projelerine ağ üzerinden erişmek için 1 adet Gigabit Ethernet portuna sahiptir.
- Ethernet: 10/100/1000 Base-T x 1
- Ethernet Hızı: Gigabit Ethernet
- COM Portu: Bulunmamaktadır
- RS-485: Bulunmamaktadır
- CAN Bus: Bulunmamaktadır
- USB Host: Bulunmamaktadır
- USB Client: Bulunmamaktadır
- Video Girişi: Bulunmamaktadır
- HDMI: Bulunmamaktadır

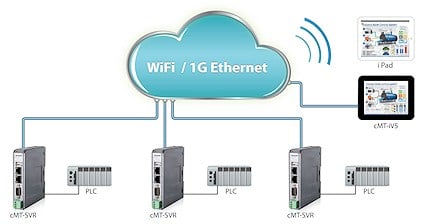

cMT-SVR ile Kullanım
cMT-iV5, Weintek'in cMT mimarisinde cMT-SVR ile birlikte çalışmak üzere geliştirilmiştir. HMI projesi cMT-SVR üzerinde çalışırken cMT-iV5 ekranı operatör arayüzü olarak görev yapar.
Bu mimari sayesinde HMI uygulamasının işlem yükü ve proje yönetimi sunucu tarafında gerçekleştirilebilir. cMT-iV5 ise Ethernet üzerinden cMT-SVR'a bağlanarak operatörlerin makine ve proses ekranlarına erişmesini sağlar.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 900 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 257.2 x 199.7 x 32.7 mm
- Panel Kesim Ölçüsü: 248.5 x 191 mm
- Ağırlık: Yaklaşık 0.76 kg
- Montaj: Panel montajı
- VESA Montajı: 75 x 75 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP65
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- PCB Kaplama: Var
- Soğutma: Fansız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Ses ve Sistem Özellikleri
- Dahili mono hoparlör
- Dahili RTC
- cMT Viewer desteği
- cMT-SVR bağlantısı
Standartlar ve Sertifikalar
- CE
- cULus Listed
- NEMA4
- IP65 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC tabanlı kontrol sistemleri
- Üretim hatları
- Proses izleme
- Makine operatör arayüzleri
- Endüstriyel kontrol panoları
- cMT-SVR tabanlı HMI sistemleri
- Uzaktan HMI görüntüleme uygulamaları
- Endüstriyel IoT uygulamaları
Weintek cMT-iV5 Avantajları
- 9.7 inç geniş ekran ile rahat operatör kullanımı sağlar.
- 1024 x 768 çözünürlük ve 262K renk desteği sunar.
- Kapasitif dokunmatik ekran modern ve kullanıcı dostu bir arayüz sağlar.
- Gigabit Ethernet bağlantısı yüksek hızlı ağ iletişimi sunar.
- cMT-SVR ile merkezi HMI mimarisine olanak tanır.
- 1 GB RAM ve Cortex-A9 1 GHz işlemci ile akıcı HMI görüntüleme sağlar.
- Fansız tasarım sayesinde mekanik bakım ihtiyacını azaltır.
- Dahili güç izolasyonu endüstriyel kullanım için güvenilirlik sağlar.
- PCB kaplama zorlu endüstriyel ortamlarda dayanıklılığı artırır.
- NEMA4/IP65 ön panel koruması sayesinde pano uygulamalarına uygundur.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: cMT-iV5
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek cMT-iV5, 9.7 inç 1024 x 768 kapasitif dokunmatik ekranı, Cortex-A9 1 GHz işlemcisi, 512 MB Flash belleği, 1 GB RAM kapasitesi ve Gigabit Ethernet bağlantısıyla cMT-SVR tabanlı merkezi HMI sistemlerinde kullanılmak üzere geliştirilmiş Cloud HMI operatör panelidir.
