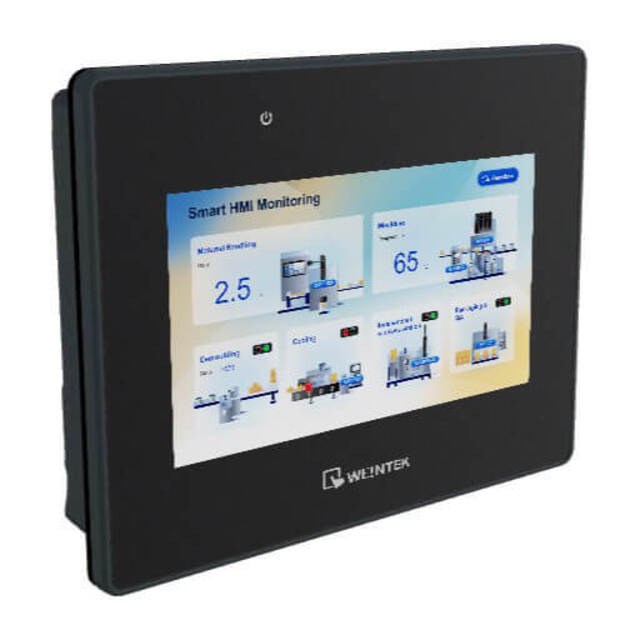

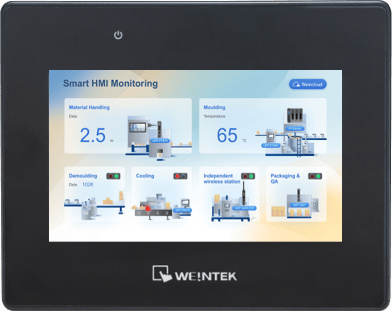

Weintek cMT2058XH 4.3 inç HMI Operatör Paneli
Weintek cMT2058XH, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 4.3 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüğe sahip WVA ekranı, 16.7 milyon renk desteği ve geniş görüş açısı sayesinde kompakt alanlarda kullanılabilecek yüksek performanslı bir operatör arayüzü sunar.
cMT2058XH, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle endüstriyel HMI uygulamalarını destekler. Çift Ethernet portu, RS-232 ve RS-485 haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla bağlantı kurulabilir.
Kompakt boyutları, fansız tasarımı, dahili güç izolasyonu ve NEMA4/IP66 uyumlu ön paneli sayesinde cMT2058XH, kontrol panolarında ve endüstriyel makinelerde güvenilir şekilde kullanılabilir.
Öne Çıkan Özellikler
- Weintek cMT X Standard serisi HMI
- Model: cMT2058XH
- 4.3 inç WVA ekran
- 800 x 480 piksel çözünürlük
- 16.7 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 4 telli rezistif dokunmatik ekran
- 2 adet Ethernet portu
- 10/100/1000 Base-T Gigabit Ethernet
- RS-232 / RS-485 haberleşme
- MPI 187.5K desteği
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- PCB kaplama
- Fansız soğutma sistemi
- NEMA4 / IP66 uyumlu ön panel
- Kompakt panel montajı
Ekran Özellikleri
Weintek cMT2058XH, 4.3 inç WVA LCD ekran kullanır. 800 x 480 çözünürlük ve 16.7 milyon renk desteği, kompakt ekran boyutuna rağmen grafiksel operatör arayüzlerinin net şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 4.3 inç
- Ekran Tipi: WVA
- Çözünürlük: 800 x 480
- Parlaklık: 530 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.7 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 80° / 80° / 80° / 80°
Dokunmatik Panel
cMT2058XH, 4 telli rezistif dokunmatik panel kullanır. Dokunmatik ekran üzerinden makine parametreleri, proses değerleri ve kontrol fonksiyonları operatör tarafından yönetilebilir.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- Hafıza Kartı: Desteklenmez
Ethernet ve Haberleşme
Weintek cMT2058XH iki Ethernet portuna sahiptir. LAN 1 portu Gigabit Ethernet bağlantısını desteklerken LAN 2 portu 10/100 Base-T bağlantı sunar.
- LAN 1: 10/100/1000 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-232 / RS-485 2W / 4W
- COM3: RS-485 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Yok
- WiFi: Yok
COM1 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. RS-485 2 telli bağlantıda MPI 187.5K desteği bulunur. MPI kullanılırken ilgili RS-485 arayüzlerinden yalnızca biri kullanılmalıdır.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 510 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 128 x 102 x 32 mm
- Panel Kesim Ölçüsü: 119 x 93 mm
- Ağırlık: Yaklaşık 0.27 kg
- Montaj: Panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Soğutma: Fansız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Yazılım ve Sistem Özellikleri
- EasyBuilder Pro desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- Weincloud desteği
- VNC izleme desteği
- WebView web izleme desteği
- cMT Viewer uygulaması ile uzaktan izleme
Standartlar ve Sertifikalar
- CE işaretli
- cULus Listed
- UL Type 4X uyumlu ön panel
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Kompakt makine kontrol uygulamaları
- Makine operatör arayüzleri
- Proses izleme ve kontrol uygulamaları
Avantajları
- 4.3 inç kompakt WVA ekranı sayesinde dar alanlarda kullanılabilir.
- 800 x 480 çözünürlük ve 16.7 milyon renk desteği sunar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile yüksek performans sağlar.
- Çift Ethernet bağlantısı farklı ağ yapılarına entegrasyon imkanı sunar.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sağlar.
- MPI 187.5K desteği Siemens otomasyon sistemleriyle entegrasyon imkanı sunar.
- NEMA4/IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
- PCB kaplama teknolojisi güvenilirliği artırır.
- Fansız soğutma sistemi bakım ihtiyacını azaltır.
- Kompakt 128 x 102 x 32 mm gövdesi pano içinde yer tasarrufu sağlar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT2058XH
- EAN/GTIN: Belirtilmemiştir.
Not
Weintek cMT2058XH, 4.3 inç 800 x 480 WVA ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, çift Ethernet bağlantısı ve RS-232/RS-485 haberleşme seçenekleriyle kompakt endüstriyel otomasyon uygulamalarında kullanılmak üzere geliştirilmiş HMI operatör panelidir.
