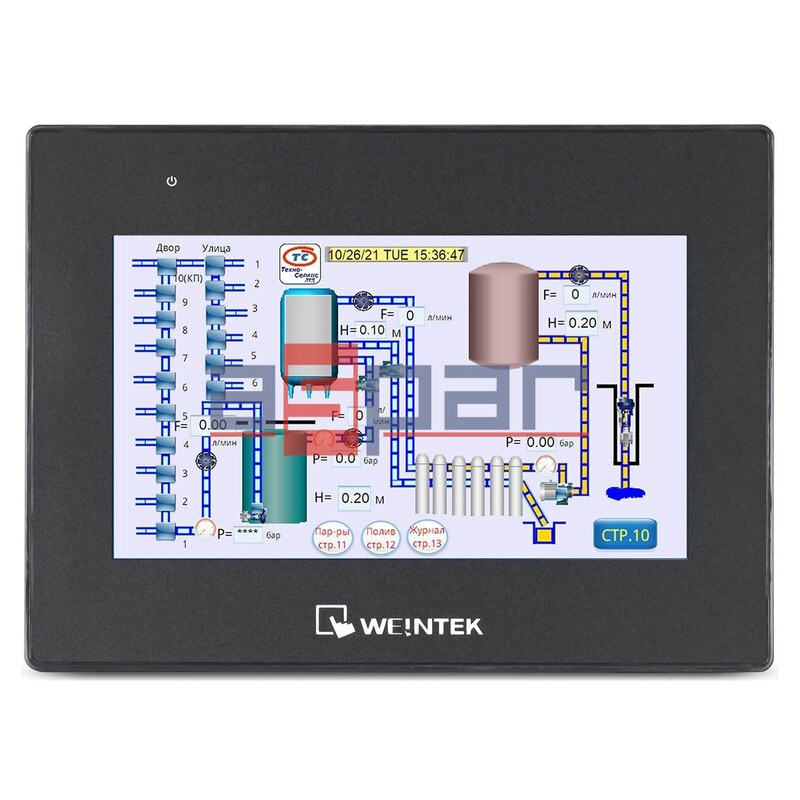

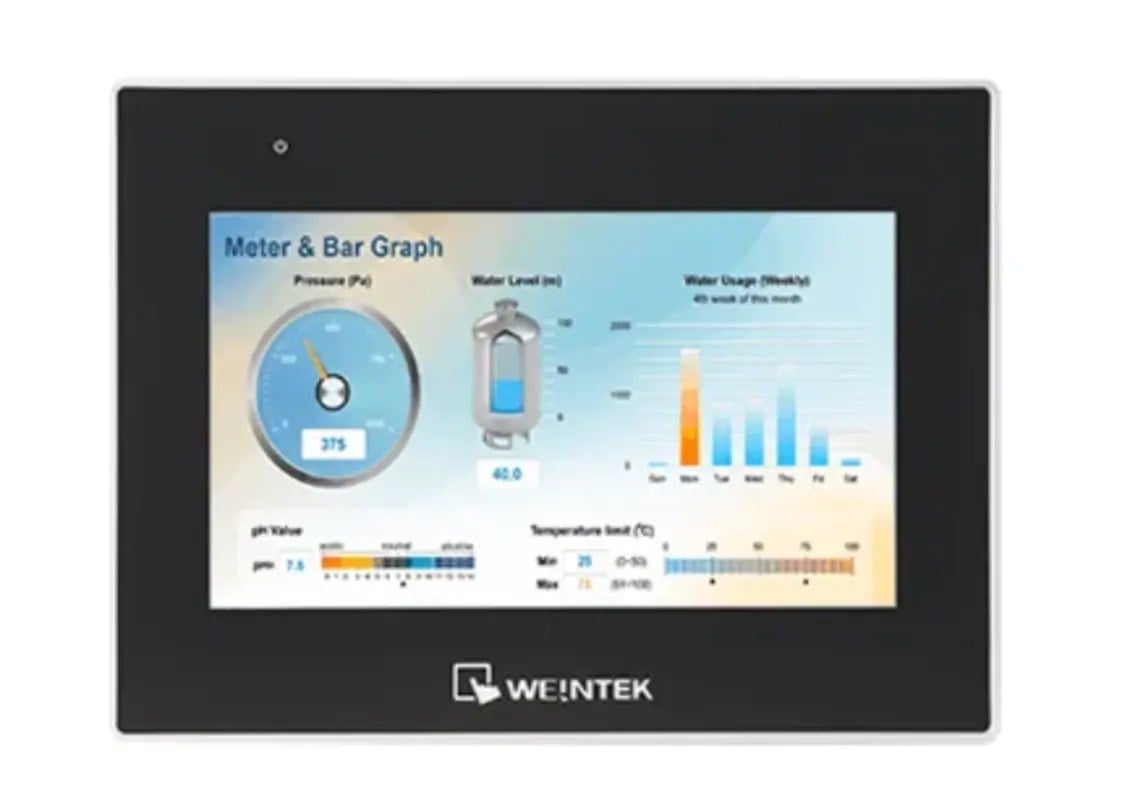

WEINTEK cMT2078X 7 inç HMI Operatör Paneli
WEINTEK cMT2078X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 7 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüklü TFT LCD ekranı, 16.7 milyon renk desteği ve LED arka aydınlatması sayesinde kompakt boyutlarda kullanışlı bir operatör arayüzü sunar.
cMT2078X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle HMI uygulamalarının çalıştırılması için geliştirilmiştir. Çift Ethernet portu, RS-232 ve RS-485 haberleşme arayüzleri sayesinde PLC, sürücü, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla entegrasyon sağlar.
Öne Çıkan Özellikler
- WEINTEK cMT X serisi HMI operatör paneli
- Model: cMT2078X
- 7 inç TFT LCD ekran
- 800 x 480 piksel çözünürlük
- 16.7 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- RS-232 ve RS-485 seri haberleşme
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- NEMA4 / IP66 uyumlu ön panel
- Panel montajına uygun kompakt tasarım
- Fan gerektirmeyen soğutma sistemi
Ekran Özellikleri
WEINTEK cMT2078X, 7 inç TFT LCD ekran kullanır. 800 x 480 piksel çözünürlük ve 16.7 milyon renk desteği, makine kontrol ekranlarının, proses bilgilerinin ve grafiksel kullanıcı arayüzlerinin net şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 7 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 800 x 480
- Parlaklık: 400 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.7 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 80° / 60° / 80° / 80°
Dokunmatik Panel
cMT2078X, 4 telli rezistif dokunmatik panel ile donatılmıştır. Dokunmatik arayüz sayesinde operatörler makine parametrelerini değiştirebilir, proses bilgilerini görüntüleyebilir ve kontrol komutlarını doğrudan HMI üzerinden gerçekleştirebilir.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: Aktif alan X ±2%, Y ±2%
İşlemci ve Bellek
WEINTEK cMT2078X, yüksek performanslı Quad-core RISC işlemci ile çalışır. 4 GB Flash bellek ve 1 GB RAM kapasitesi, gelişmiş grafiksel HMI uygulamalarının çalıştırılmasına olanak sağlar.
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- SD Kart Yuvası: Yok
Ethernet ve Haberleşme
cMT2078X iki adet Ethernet portuna sahiptir. Her iki Ethernet bağlantısı da 10/100 Base-T standardını destekler.
- LAN 1: 10/100 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-232 4W
- COM2: RS-485 2W/4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Yok
- HDMI: Yok
- Audio Output: Yok
COM2 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. Ayrıca COM2 ve COM3 RS-485 2 telli bağlantıda uygun konfigürasyonda MPI 187.5K desteği sunar; aynı anda yalnızca bir arayüz kullanılmalıdır.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 820 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 200.3 x 146.3 x 35 mm
- Panel Kesim Ölçüsü: 192 x 138 mm
- Ağırlık: Yaklaşık 0.6 kg
- Montaj: Panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 55 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Titreşim Dayanımı: 10 – 25 Hz, 2G / 30 dakika
Standartlar ve Sertifikalar
- CE işaretli
- cULus Listed
- UL Type 4X uyumlu ön panel
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Yazılım ve Ek Özellikler
- EasyBuilder Pro desteği
- EasyAccess 2.0 opsiyonel
- Dashboard opsiyonel
- CODESYS opsiyonel
- Fan gerektirmeyen soğutma sistemi
- Dahili RTC
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Proses izleme ve kontrol uygulamaları
Avantajları
- 7 inç kompakt ekranı sayesinde pano içerisinde az yer kaplar.
- 800 x 480 çözünürlük ve 16.7 milyon renk desteği sunar.
- Quad-core RISC işlemci ve 4 GB Flash bellek ile gelişmiş HMI uygulamalarını destekler.
- Çift Ethernet portu sayesinde otomasyon ağlarına kolayca entegre edilebilir.
- RS-232 ve RS-485 haberleşme seçenekleri farklı endüstriyel cihazlarla bağlantı sağlar.
- NEMA4 / IP66 uyumlu ön paneli sayesinde endüstriyel ortamlarda kullanılabilir.
- Dahili güç izolasyonu elektriksel güvenilirliği artırır.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT2078X
- EAN/GTIN: Belirtilmemiştir.
Paket İçeriği
- 1 x WEINTEK cMT2078X HMI Operatör Paneli
- USB Clamp & Tying Strap
Not
WEINTEK cMT2078X, kompakt boyut, çift Ethernet ve çoklu seri haberleşme seçenekleri gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiştir. PLC, sürücü ve diğer otomasyon cihazlarıyla kullanılmadan önce haberleşme protokollerinin uyumluluğu kontrol edilmelidir.
