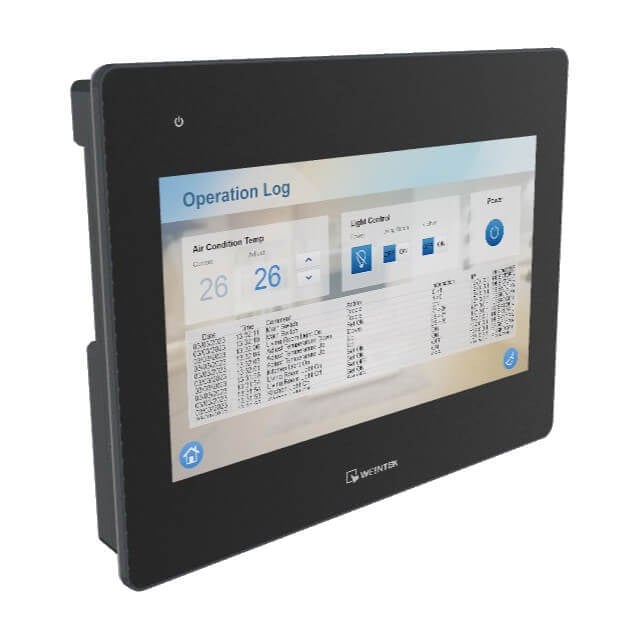

WEINTEK cMT2108X2 10.1 inç Ethernetli HMI Operatör Paneli

WEINTEK cMT2108X2, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 10.1 inç HMI operatör panelidir. 1024 x 600 piksel çözünürlüklü WVA ekranı, 16.7 milyon renk desteği ve LED arka aydınlatması sayesinde geniş görüş açısına sahip, anlaşılır bir operatör arayüzü sunar.

cMT2108X2, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarının çalıştırılması için tasarlanmıştır. İki Ethernet portu, RS-232 ve RS-485 seri haberleşme seçenekleri sayesinde PLC, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla entegre edilebilir.

Öne Çıkan Özellikler

• Orijinal WEINTEK cMT serisi HMI operatör paneli
• Model: cMT2108X2
• 10.1 inç WVA ekran
• 1024 x 600 piksel çözünürlük
• 16.7 milyon renk
• LED arka aydınlatma
• Quad-core RISC işlemci
• 4 GB Flash bellek
• 1 GB RAM
• 2 adet Ethernet portu
• LAN 1: 10/100/1000 Base-T
• LAN 2: 10/100 Base-T
• RS-232 ve RS-485 haberleşme
• USB 2.0 Host bağlantısı
• 24 V DC besleme
• Dahili güç izolasyonu
• NEMA4 / IP66 uyumlu ön panel
• Panel ve VESA montaj desteği
• Opsiyonel M02 WiFi genişletme modülü desteği

Ekran Özellikleri

WEINTEK cMT2108X2, 10.1 inç WVA LCD ekran kullanır. 1024 x 600 çözünürlük ve 16.7 milyon renk desteği sayesinde makine durumları, proses bilgileri, grafikler ve operatör kontrol ekranları ayrıntılı şekilde görüntülenebilir.

• Ekran Boyutu: 10.1 inç
• Ekran Tipi: WVA
• Çözünürlük: 1024 x 600
• Parlaklık: 350 cd/m²
• Kontrast Oranı: 1000:1
• Renk Sayısı: 16.7 milyon
• Görüş Açısı: 89° / 89° / 89° / 89°
• Arka Aydınlatma: LED
• Arka Aydınlatma Ömrü: 50.000 saatten fazla

Dokunmatik Panel

cMT2108X2, 4 telli rezistif dokunmatik panel kullanır. Dokunmatik ekran yapısı, operatörlerin makine parametrelerini görüntülemesine, kontrol komutlarını girmesine ve proses bilgilerini takip etmesine olanak sağlar.

İşlemci ve Bellek

WEINTEK cMT2108X2, Quad-core RISC işlemci ile çalışır. 4 GB Flash bellek ve 1 GB RAM kapasitesi, HMI uygulamalarının ve grafiksel operatör arayüzlerinin verimli şekilde çalıştırılmasına olanak sağlar.

• İşlemci: Quad-core RISC
• Flash Bellek: 4 GB
• RAM: 1 GB
• Hafıza Kartı: Yok

Ethernet ve Haberleşme

cMT2108X2 iki adet Ethernet portuna sahiptir. LAN 1 portu 10/100/1000 Base-T, LAN 2 portu ise 10/100 Base-T bağlantıyı destekler.

Üründe RS-232 ve RS-485 seri haberleşme seçenekleri de bulunmaktadır. COM2 ve COM3 üzerinden RS-485, COM1 üzerinden RS-232 haberleşmesi gerçekleştirilebilir. RS-485 arayüzü uygun konfigürasyonlarda 2 telli veya 4 telli bağlantıyı destekler.

• LAN 1: 10/100/1000 Base-T
• LAN 2: 10/100 Base-T
• COM1: RS-232
• COM2: RS-485 2W/4W
• COM3: RS-485 2W veya RS-232 2W
• USB Host: USB 2.0 x 1
• WiFi: M02 WiFi Genişletme Modülü ile opsiyonel
• CAN Bus: Yok

Güç ve Elektriksel Özellikler

• Besleme Gerilimi: 24 V DC ±20%
• Güç Tüketimi: 1 A @ 24 V DC
• Güç İzolasyonu: Dahili
• Gerilim Dayanımı: 500 VAC / 1 dakika
• İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla

Mekanik Özellikler

• Gövde: Plastik
• Boyutlar: 271 x 213 x 38 mm
• Panel Kesim Ölçüsü: 260 x 202 mm
• Ağırlık: Yaklaşık 1.2 kg
• Montaj: Panel montajı
• VESA: 75 x 75 mm

Koruma ve Çevresel Özellikler

• Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
• Çalışma Sıcaklığı: 0 – 50 °C
• Depolama Sıcaklığı: -20 – 60 °C
• Bağıl Nem: %10 – %90, yoğuşmasız
• Maksimum Rakım: 3000 m
• PCB Kaplama: Var
• Titreşim Dayanımı: 10 – 25 Hz, 2G / 30 dakika

Standartlar ve Sertifikalar

• CE işaretli
• cULus Listed
• NEMA4 / IP66 uyumlu ön panel

Kullanım Alanları

• Endüstriyel otomasyon
• Makine otomasyonu
• PLC kontrol sistemleri
• Üretim hatları
• Proses kontrol sistemleri
• Paketleme makineleri
• Enerji ve tesis otomasyonu
• Endüstriyel kontrol panoları
• Makine operatör arayüzleri
• Proses izleme ve kontrol uygulamaları

Avantajları

• 10.1 inç geniş WVA ekranı sayesinde makine ve proses bilgilerinin rahat görüntülenmesini sağlar.
• 1024 x 600 çözünürlük ve 16.7 milyon renk desteği ile ayrıntılı grafiksel arayüzler oluşturulabilir.
• Quad-core RISC işlemci ve 4 GB Flash bellek gelişmiş HMI uygulamalarını destekler.
• Çift Ethernet portu farklı ağ ve otomasyon cihazlarının entegrasyonunu kolaylaştırır.
• RS-232 ve RS-485 haberleşme seçenekleri farklı endüstriyel cihazlarla bağlantı imkanı sunar.
• NEMA4 / IP66 uyumlu ön paneli ile zorlu endüstriyel ortamlarda kullanılabilir.
• Opsiyonel M02 WiFi modülü ile kablosuz haberleşme özelliği eklenebilir.
• Panel ve VESA montaj seçenekleri farklı kurulum ihtiyaçlarına uyum sağlar.

GTİP Bilgileri

• GTİP Kodu: 8537.10.10.00.00

Barkod Bilgisi

• Üretici Ürün Kodu: cMT2108X2
• EAN/GTIN: Belirtilmemiştir.

Paket İçeriği

• 1 x WEINTEK cMT2108X2 HMI Operatör Paneli
• 1 x USB Clamp & Tying Strap

Not

WEINTEK cMT2108X2, geniş ekran, çoklu Ethernet bağlantısı ve seri haberleşme seçenekleri gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiştir. Ürün seçimi yapılırken PLC ve diğer otomasyon cihazlarıyla kullanılacak haberleşme protokollerinin uyumluluğu kontrol edilmelidir.
