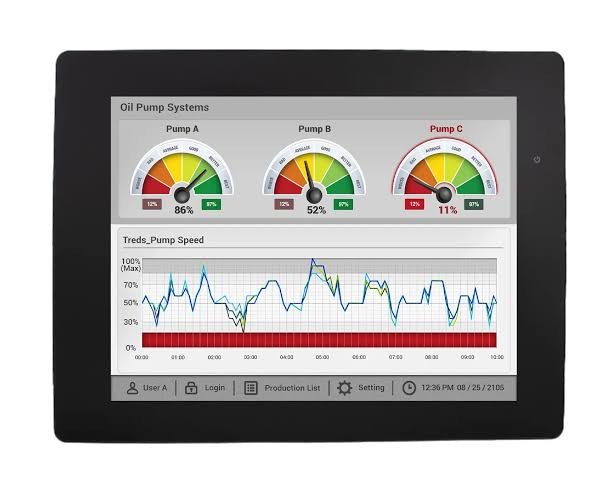

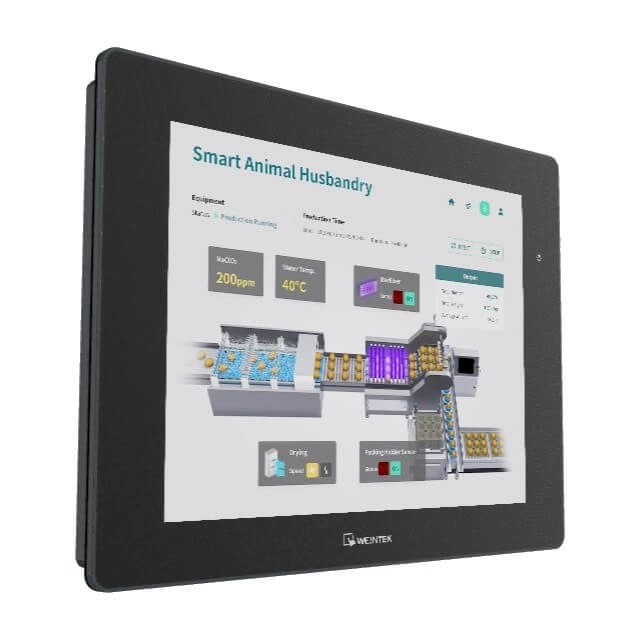

Weintek cMT2128X 12.1 inç HMI Operatör Paneli

Weintek cMT2128X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 12.1 inç HMI operatör panelidir. 1024 x 768 piksel çözünürlüğe sahip WVA ekranı, geniş görüş açısı ve 16.7 milyon renk desteği sayesinde gelişmiş operatör arayüzlerinin net şekilde görüntülenmesini sağlar.

cMT2128X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle endüstriyel HMI uygulamalarında yüksek performans sunar. Çift Ethernet portu, RS-232 ve RS-485 haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla kolay entegrasyon sağlar.

MicroSD kart desteği, dahili güç izolasyonu, PCB kaplama ve fansız soğutma sistemi bulunan cMT2128X, zorlu endüstriyel ortamlarda güvenilir kullanım için tasarlanmıştır.

Öne Çıkan Özellikler

• Weintek cMT X Standard serisi HMI operatör paneli
• Model: cMT2128X
• 12.1 inç WVA ekran
• 1024 x 768 piksel çözünürlük
• 16.7 milyon renk
• LED arka aydınlatma
• Quad-core RISC işlemci
• 4 GB Flash bellek
• 1 GB RAM
• 4 telli rezistif dokunmatik ekran
• 2 adet Ethernet portu
• Gigabit Ethernet desteği
• RS-232 ve RS-485 haberleşme
• MicroSD kart desteği
• USB 2.0 Host bağlantısı
• 24 V DC besleme
• Dahili güç izolasyonu
• PCB kaplama
• Fansız soğutma sistemi
• NEMA4 / IP66 uyumlu ön panel
• Panel ve VESA montaj desteği

Ekran Özellikleri

Weintek cMT2128X, 12.1 inç WVA LCD ekran kullanır. 1024 x 768 piksel çözünürlük ve 16.7 milyon renk desteği, makine kontrol ekranları, proses değerleri ve grafiksel operatör arayüzlerinin ayrıntılı şekilde görüntülenmesini sağlar.

• Ekran Boyutu: 12.1 inç
• Ekran Tipi: WVA
• Çözünürlük: 1024 x 768
• Parlaklık: 500 cd/m²
• Kontrast Oranı: 1000:1
• Renk Sayısı: 16.7 milyon
• Arka Aydınlatma: LED
• Arka Aydınlatma Ömrü: 30.000 saatten fazla
• Görüş Açısı: 89° / 89° / 89° / 89°
• Piksel Aralığı: 0.240 x 0.240 mm

Dokunmatik Panel

cMT2128X, 4 telli rezistif dokunmatik panel kullanır. Dokunmatik ekran üzerinden operatörlerin makine parametrelerini değiştirmesi, proses değerlerini izlemesi ve kontrol komutlarını gerçekleştirmesi mümkündür.

• Dokunmatik Tipi: 4 telli rezistif
• Dokunmatik Hassasiyeti: X ±2%, Y ±2%

İşlemci ve Bellek

• İşlemci: Quad-core RISC
• Flash Bellek: 4 GB
• RAM: 1 GB
• RTC: Dahili
• Hafıza Kartı: MicroSD x 1

Ethernet ve Haberleşme

Weintek cMT2128X iki Ethernet portuna sahiptir. LAN 1 portu 10/100/1000 Base-T Gigabit Ethernet bağlantısını desteklerken LAN 2 portu 10/100 Base-T bağlantı sunar.

• LAN 1: 10/100/1000 Base-T
• LAN 2: 10/100 Base-T
• COM1: RS-232 4W
• COM2: RS-485 2W/4W
• COM3: RS-485 2W veya RS-232 2W
• USB Host: USB 2.0 x 1
• RS-485 Dual Isolation: Var
• CAN Bus: Yok
• Audio Output: Yok

COM2 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. RS-485 2 telli bağlantıda MPI 187.5K desteği bulunur. MPI kullanımında COM2 ve COM3 arayüzlerinden yalnızca biri kullanılmalıdır.

MicroSD ve USB Bağlantısı

cMT2128X, depolama alanının genişletilmesi amacıyla MicroSD kart yuvasına sahiptir. Ayrıca USB 2.0 Host bağlantısı üzerinden uyumlu USB cihazları kullanılabilir.

• MicroSD: 1 adet
• USB Host: 1 x USB 2.0
• USB Client: Yok

Güç ve Elektriksel Özellikler

• Besleme Gerilimi: 24 ±20% V DC
• Güç Tüketimi: 1.2 A @ 24 V DC
• Güç İzolasyonu: Dahili
• Gerilim Dayanımı: 500 VAC / 1 dakika
• İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla

Mekanik Özellikler

• Gövde Malzemesi: Plastik
• Boyutlar: 317 x 243 x 41 mm
• Panel Kesim Ölçüsü: 305 x 231 mm
• Ağırlık: Yaklaşık 1.7 kg
• Montaj: Panel montajı
• VESA Montajı: 75 x 75 mm

Koruma ve Çevresel Özellikler

• Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
• Çalışma Sıcaklığı: 0 – 55 °C
• Depolama Sıcaklığı: -20 – 60 °C
• Bağıl Nem: %10 – %90, yoğuşmasız
• PCB Kaplama: Var
• Soğutma: Fansız
• Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika

Yazılım ve Sistem Özellikleri

• EasyBuilder Pro desteği
• EasyAccess 2.0 desteği: Opsiyonel
• Dashboard desteği: Opsiyonel
• CODESYS desteği: Opsiyonel
• Weincloud desteği
• Dahili RTC

Standartlar ve Sertifikalar

• CE işaretli
• cULus Listed
• UL Type 4X uyumlu ön panel
• NEMA4 uyumlu ön panel
• IP66 uyumlu ön panel

Kullanım Alanları

• Endüstriyel otomasyon
• Makine otomasyonu
• PLC kontrol sistemleri
• Üretim hatları
• Proses kontrol sistemleri
• Paketleme makineleri
• Enerji ve tesis otomasyonu
• Endüstriyel kontrol panoları
• Makine operatör arayüzleri
• Proses izleme ve kontrol uygulamaları

Avantajları

• 12.1 inç WVA ekranı ile geniş görüş açısı sunar.
• 1024 x 768 çözünürlük ve 16.7 milyon renk desteği sağlar.
• Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile gelişmiş HMI uygulamalarını destekler.
• Gigabit Ethernet destekli LAN 1 portu hızlı ağ bağlantısı sağlar.
• RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sunar.
• MPI 187.5K haberleşme desteği Siemens otomasyon sistemleriyle entegrasyon imkanı sağlar.
• MicroSD kart yuvası ek depolama alanı sağlar.
• NEMA4 / IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
• PCB kaplama teknolojisi zorlu çalışma koşullarında güvenilirliği artırır.
• Fansız soğutma sistemi bakım ihtiyacını azaltır.

GTİP Bilgileri

• GTİP Kodu: 8537.10.10.00.00

Barkod Bilgisi

• Üretici Ürün Kodu: cMT2128X
• EAN/GTIN: Belirtilmemiştir.

Not

Weintek cMT2128X, 12.1 inç WVA ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, çift Ethernet bağlantısı, RS-232 ve RS-485 haberleşme seçenekleriyle endüstriyel otomasyon uygulamalarında kullanılmak üzere geliştirilmiş HMI operatör panelidir.
