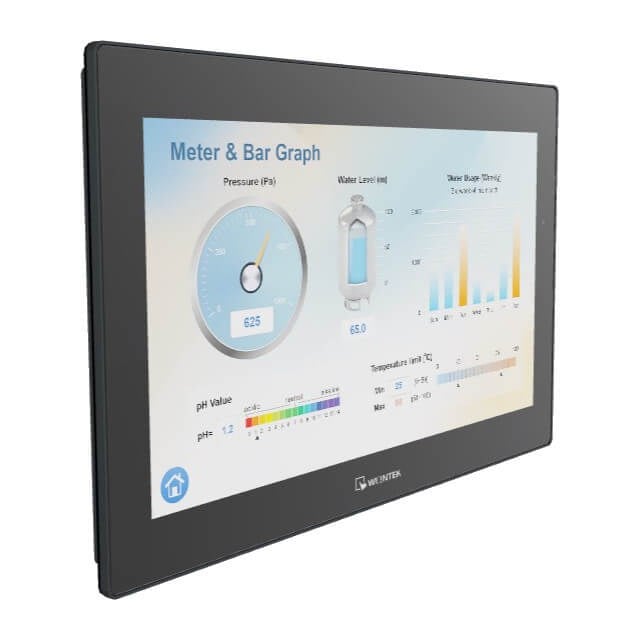

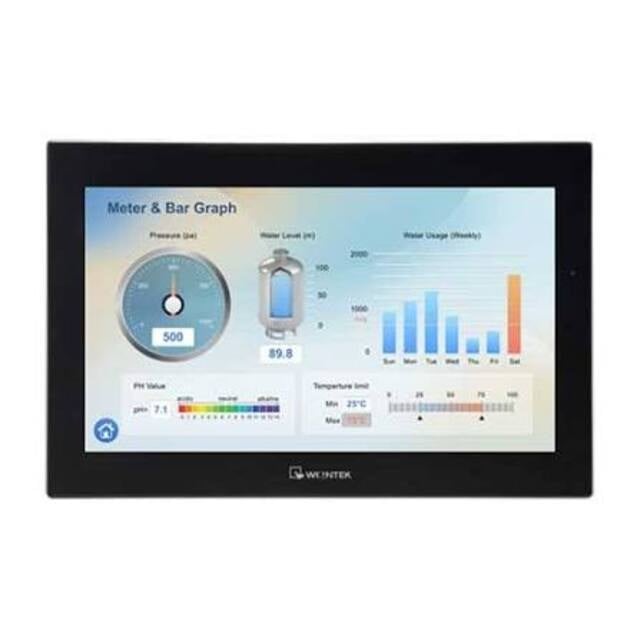

Weintek cMT2166X 15.6 inç HMI Operatör Paneli
Weintek cMT2166X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 15.6 inç HMI operatör panelidir. 1920 x 1080 piksel çözünürlüğe sahip WVA ekranı, geniş görüş açısı ve 16.2 milyon renk desteği ile gelişmiş grafiksel operatör arayüzlerinin görüntülenmesini sağlar.
cMT2166X, yüksek performanslı Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle endüstriyel otomasyon uygulamalarında hızlı ve güvenilir çalışma sunar. Kapasitif dokunmatik ekranı, Ethernet, RS-232 ve RS-485 haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla kolay entegrasyon sağlar.
Fansız soğutma sistemi, dahili güç izolasyonu, PCB kaplama ve NEMA4/IP66 uyumlu ön panel yapısı sayesinde cMT2166X, endüstriyel kontrol panoları ve makine otomasyonu uygulamaları için uygun bir HMI çözümüdür.
Öne Çıkan Özellikler
- Weintek cMT X Standard serisi HMI
- Model: cMT2166X
- 15.6 inç WVA ekran
- 1920 x 1080 Full HD çözünürlük
- 16.2 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- Kapasitif dokunmatik ekran
- 10/100 Base-T Ethernet portu
- RS-232 ve RS-485 haberleşme
- MPI 187.5K desteği
- USB 2.0 Host bağlantısı
- Dahili mono hoparlör
- 24 V DC besleme
- Dahili güç izolasyonu
- PCB kaplama
- Fansız soğutma sistemi
- NEMA4/IP66 uyumlu ön panel
- Panel ve VESA montaj desteği
Ekran Özellikleri
Weintek cMT2166X, 15.6 inç WVA LCD ekran kullanır. 1920 x 1080 Full HD çözünürlük ve 16.2 milyon renk desteği, gelişmiş grafiksel HMI ekranlarının ve proses bilgilerinin ayrıntılı şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 15.6 inç
- Ekran Tipi: WVA
- Çözünürlük: 1920 x 1080
- Parlaklık: 300 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.2 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 89° / 89° / 89° / 89°
- Piksel Aralığı: 0.17925 x 0.17925 mm
Dokunmatik Panel
cMT2166X, temperli cam yapısına sahip kapasitif dokunmatik ekran kullanır. 7H sertlik seviyesine sahip dokunmatik panel, operatörlerin makine ve proses kontrol işlemlerini doğrudan ekran üzerinden gerçekleştirmesine olanak sağlar.
- Dokunmatik Tipi: Kapasitif
- Panel Yapısı: Temperli Cam
- Sertlik: 7H
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
Ethernet ve Haberleşme
Weintek cMT2166X, endüstriyel otomasyon cihazlarıyla haberleşme için Ethernet, RS-232 ve RS-485 arayüzleri sunar. COM1 ve COM3 üzerinden RS-485 2 telli haberleşmede MPI 187.5K desteği bulunur.
- Ethernet: 10/100 Base-T x 1
- COM1: RS-485 2W/4W veya RS-232 4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- RS-485 Dual Isolation: Yok
- CAN Bus: Yok
- Wi-Fi: Yok
- Audio: Dahili mono hoparlör
Not: COM1 ve COM3 RS-485 arayüzleri MPI 187.5K haberleşmesini destekler. MPI kullanılırken COM1 ve COM3 RS-485 arayüzlerinden yalnızca biri kullanılmalıdır.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 0.9 A @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Ön Çerçeve: Plastik
- Arka Gövde: Alüminyum
- Boyutlar: 400 x 263 x 27.6 mm
- Panel Kesim Ölçüsü: 384 x 247 mm
- Ağırlık: Yaklaşık 1.6 kg
- Montaj: Panel montajı
- VESA Montajı: 100 x 100 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Soğutma: Fansız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Yazılım ve Sistem Özellikleri
- EasyBuilder Pro desteği
- Weincloud desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Desteklenmiyor
Standartlar ve Sertifikalar
- CE işaretli
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Proses izleme ve kontrol uygulamaları
Avantajları
- 15.6 inç Full HD WVA ekran ile geniş ve ayrıntılı görüntüleme alanı sunar.
- Kapasitif dokunmatik ekran modern ve kullanıcı dostu bir operatör deneyimi sağlar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile yüksek performanslı HMI uygulamalarını destekler.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla entegrasyon sağlar.
- MPI 187.5K desteği Siemens otomasyon sistemleriyle haberleşme imkanı sunar.
- Ethernet bağlantısı endüstriyel ağlara entegrasyonu kolaylaştırır.
- NEMA4/IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
- PCB kaplama teknolojisi güvenilirliği artırır.
- Fansız soğutma sistemi bakım ihtiyacını azaltır.
- VESA 100 x 100 mm montaj desteği farklı montaj seçenekleri sunar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT2166X
- EAN/GTIN: Belirtilmemiştir.
Not
Weintek cMT2166X, 15.6 inç 1920 x 1080 WVA ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, kapasitif dokunmatik ekranı ve Ethernet, RS-232 ve RS-485 haberleşme seçenekleriyle endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş HMI operatör panelidir.
