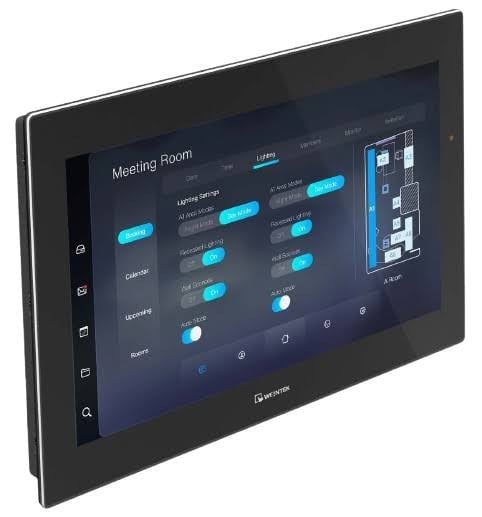

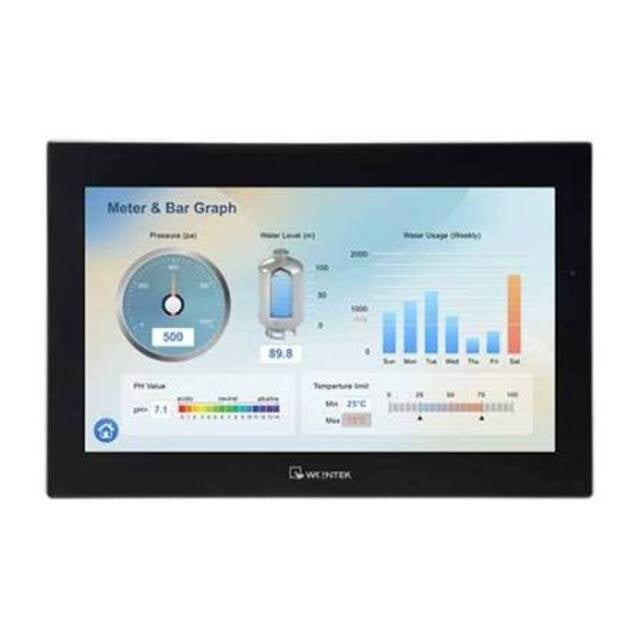

Weintek cMT2168X 15.6 inç HMI Operatör Paneli
Weintek cMT2168X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi için geliştirilmiş 15.6 inç HMI operatör panelidir. 1920 x 1080 piksel çözünürlüğe sahip WVA ekranı, geniş görüş açısı ve 16.2 milyon renk desteği sayesinde gelişmiş grafiksel operatör arayüzleri için yüksek görüntü kalitesi sunar.
cMT2168X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle endüstriyel HMI uygulamalarında yüksek performans sağlar. İki Ethernet portu, RS-232 ve RS-485 seri haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla entegrasyon imkanı sunar.
Alüminyum gövdesi ve fansız soğutma sistemi sayesinde zorlu endüstriyel ortamlarda güvenilir çalışma için tasarlanmıştır.
Öne Çıkan Özellikler
- Weintek cMT X serisi HMI operatör paneli
- Model: cMT2168X
- 15.6 inç WVA ekran
- 1920 x 1080 Full HD çözünürlük
- 16.2 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- RS-232 ve RS-485 haberleşme
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- Alüminyum gövde
- Fansız soğutma sistemi
- NEMA4 / IP66 uyumlu ön panel
- Panel ve VESA montaj desteği
Ekran Özellikleri
Weintek cMT2168X, 15.6 inç WVA LCD ekran kullanır. 1920 x 1080 Full HD çözünürlük ve 16.2 milyon renk desteği, ayrıntılı grafikler, proses bilgileri ve makine kontrol ekranlarının net şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 15.6 inç
- Ekran Tipi: WVA
- Çözünürlük: 1920 x 1080
- Parlaklık: 500 cd/m²
- Kontrast Oranı: 1500:1
- Renk Sayısı: 16.2 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 50.000 saatten fazla
- Görüş Açısı: 85° / 85° / 85° / 85°
Dokunmatik Panel
cMT2168X, 4 telli rezistif dokunmatik panel kullanır. Dokunmatik ekran üzerinden makine parametreleri, proses değerleri ve kontrol komutları doğrudan operatör tarafından yönetilebilir.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: Aktif alan X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- Hafıza Kartı: Yok
Ethernet ve Haberleşme
Weintek cMT2168X iki Ethernet portuna sahiptir. LAN 1, Gigabit Ethernet desteği sunarken LAN 2, 10/100 Base-T bağlantısını destekler.
- LAN 1: 10/100/1000 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-485 2W/4W veya RS-232 4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Yok
- WiFi: M02 WiFi genişletme modülü ile opsiyonel
COM1 ve COM3 üzerinden RS-485 2 telli bağlantıda MPI 187.5K desteği bulunur. MPI kullanımında ilgili arayüzlerden yalnızca biri kullanılmalıdır.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 900 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Alüminyum
- Boyutlar: 400 x 263 x 31.3 mm
- Panel Kesim Ölçüsü: 384 x 247 mm
- Ağırlık: Yaklaşık 2.1 kg
- Montaj: Panel montajı
- VESA Montajı: 100 x 100 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 55 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Soğutma: Fansız
Yazılım ve Ek Özellikler
- EasyBuilder Pro desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- Weincloud desteği
- Fan gerektirmeyen soğutma sistemi
Standartlar ve Sertifikalar
- CE işaretli
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Proses izleme ve kontrol uygulamaları
Avantajları
- 15.6 inç geniş WVA ekran sayesinde geniş ve ayrıntılı operatör arayüzleri oluşturulabilir.
- 1920 x 1080 Full HD çözünürlük yüksek görüntü kalitesi sağlar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile gelişmiş HMI uygulamalarını destekler.
- Gigabit Ethernet destekli LAN 1 portu hızlı ağ bağlantısı sağlar.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sunar.
- Alüminyum gövde endüstriyel kullanım için dayanıklı bir yapı sağlar.
- NEMA4 / IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
- Fansız soğutma sistemi bakım ihtiyacını azaltır.
- Panel montajının yanı sıra VESA 100 x 100 mm montaj desteği sunar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT2168X
- EAN/GTIN: Belirtilmemiştir.
Not
Weintek cMT2168X, geniş 15.6 inç Full HD ekranı, çift Ethernet bağlantısı, RS-232 ve RS-485 haberleşme seçenekleri ve alüminyum gövdesiyle endüstriyel otomasyon uygulamalarında kullanılmak üzere geliştirilmiş HMI operatör panelidir.
