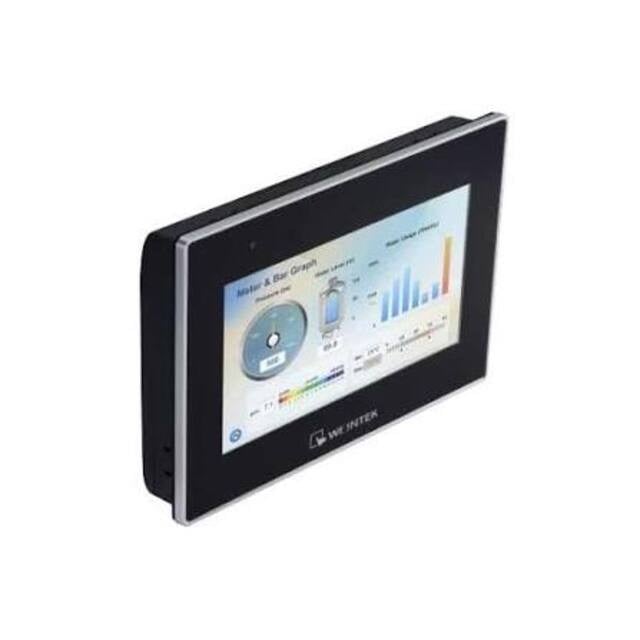

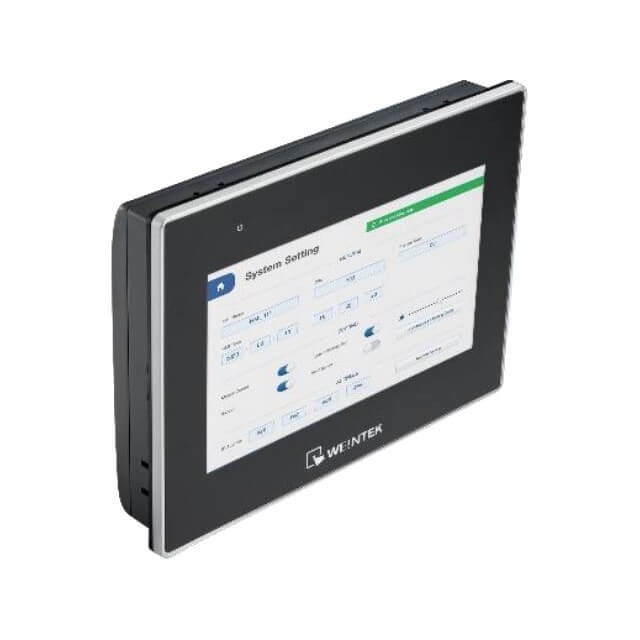

WEINTEK cMT3072XH2 7 inç HMI Operatör Paneli
WEINTEK cMT3072XH2, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 7 inç HMI operatör panelidir. 1024 x 600 piksel çözünürlüklü WVA ekranı, 16.7 milyon renk desteği ve LED arka aydınlatması sayesinde kompakt boyutlarda yüksek kaliteli bir operatör arayüzü sunar.
cMT3072XH2, yüksek performanslı 3D işlemci destekli Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarının çalıştırılması için tasarlanmıştır. Çift Ethernet portu, RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla kolayca entegre edilebilir.
Öne Çıkan Özellikler
- WEINTEK cMT X Advanced serisi HMI operatör paneli
- Model: cMT3072XH2
- 7 inç WVA ekran
- 1024 x 600 piksel çözünürlük
- 16.7 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- Yüksek performanslı özel 3D işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- RS-232 ve RS-485 haberleşme
- CAN Bus desteği
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- Fan gerektirmeyen soğutma sistemi
- NEMA4 / IP66 uyumlu ön panel
- Panel montajına uygun kompakt tasarım
Ekran Özellikleri
WEINTEK cMT3072XH2, 7 inç WVA LCD ekran kullanır. 1024 x 600 piksel çözünürlük ve 16.7 milyon renk desteği; makine kontrol ekranları, grafikler, proses bilgileri ve operatör arayüzlerinin ayrıntılı şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 7 inç
- Ekran Tipi: WVA
- Çözünürlük: 1024 x 600
- Parlaklık: 450 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.7 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 85° / 85° / 85° / 85°
Dokunmatik Panel
cMT3072XH2, 4 telli rezistif dokunmatik panel ile donatılmıştır. Dokunmatik arayüz sayesinde operatörler makine parametrelerini değiştirebilir, proses bilgilerini görüntüleyebilir ve kontrol komutlarını HMI üzerinden gerçekleştirebilir.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: Aktif alan X ±2%, Y ±2%
İşlemci ve Bellek
WEINTEK cMT3072XH2, yüksek performanslı özel 3D işlemciye sahip Quad-core RISC işlemci kullanır. 4 GB Flash bellek ve 1 GB RAM kapasitesi, gelişmiş grafiksel HMI uygulamalarının çalıştırılmasına olanak sağlar.
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- Hafıza Kartı: Yok
Ethernet ve Haberleşme
cMT3072XH2 iki adet Ethernet portuna sahiptir. LAN 1 ve LAN 2 bağlantıları 10/100 Base-T Ethernet standardını destekler.
- LAN 1: 10/100 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-232 4W
- COM2: RS-485 2W/4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Var
- WiFi: Yok
COM2 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. RS-485 2 telli bağlantı üzerinden MPI 187.5K desteği bulunmaktadır. MPI kullanımında COM2 ve COM3 aynı anda kullanılmamalıdır.
CAN Bus Özellikleri
cMT3072XH2, endüstriyel otomasyon ve araç uygulamalarında kullanılabilen CAN Bus haberleşme desteğine sahiptir.
- CANopen desteği
- CAN Bus 2.0A / 2.0B desteği
- SAE J1939 desteği
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 820 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde: Plastik
- Boyutlar: 200.3 x 146.3 x 35 mm
- Panel Kesim Ölçüsü: 192 x 138 mm
- Ağırlık: Yaklaşık 0.6 kg
- Montaj: Panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 55 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Titreşim Dayanımı: 10 – 25 Hz, 2G / 30 dakika
Yazılım ve Ek Özellikler
- EasyBuilder Pro desteği
- EasyAccess 2.0 desteği: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- Fan gerektirmeyen soğutma sistemi
- Dahili RTC
Standartlar ve Sertifikalar
- CE işaretli
- cULus Listed
- UL Type 4X uyumlu ön panel
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- CAN Bus tabanlı otomasyon uygulamaları
- Proses izleme ve kontrol uygulamaları
Avantajları
- 7 inç WVA ekranı ile kompakt boyutlarda geniş görüş açısı sunar.
- 1024 x 600 çözünürlük ve 16.7 milyon renk desteği sağlar.
- Quad-core RISC işlemci ve özel 3D işlemci ile gelişmiş grafik performansı sunar.
- 4 GB Flash ve 1 GB RAM kapasitesi ile gelişmiş HMI uygulamalarını destekler.
- Çift Ethernet portu otomasyon ağlarına kolay entegrasyon sağlar.
- RS-232 ve RS-485 haberleşme seçenekleri farklı endüstriyel cihazlarla bağlantı sunar.
- CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 desteği sayesinde CAN tabanlı sistemlerle haberleşebilir.
- NEMA4 / IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
- Fan gerektirmeyen soğutma sistemi sayesinde bakım ihtiyacını azaltır.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT3072XH2
- EAN/GTIN: Belirtilmemiştir.
Paket İçeriği
- 1 x WEINTEK cMT3072XH2 HMI Operatör Paneli
- Ekran koruyucu film
- USB Clamp & Tying Strap
Not
WEINTEK cMT3072XH2, kompakt 7 inç ekran, çift Ethernet, seri haberleşme ve CAN Bus desteğini bir arada sunan gelişmiş bir HMI operatör panelidir. PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla kullanılmadan önce haberleşme protokollerinin uyumluluğu kontrol edilmelidir.
