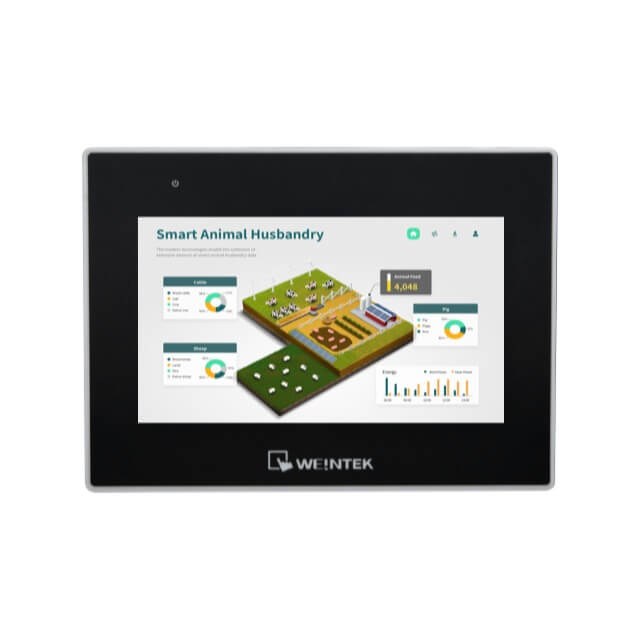

Weintek cMT3072XH3 7 inç HMI Operatör Paneli
Weintek cMT3072XH3, endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş 7 inç HMI operatör panelidir. 1024 x 600 piksel çözünürlüğe sahip WVA ekranı, geniş görüş açısı ve 16.7 milyon renk desteğiyle operatörlerin makine ve proses verilerini kolayca izlemesini ve kontrol etmesini sağlar.
cMT3072XH3; Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarına uygun performans sunar. Çift Ethernet portu, RS-232 ve RS-485 haberleşme arayüzleri sayesinde PLC, sürücü, kontrolör ve farklı endüstriyel otomasyon cihazlarıyla entegrasyon sağlayabilir.
Modelde bulunan microSD kart yuvası, iki adet USB 2.0 Host portu ve opsiyonel M02 WiFi Expansion Module desteği, veri aktarımı ve kablosuz bağlantı ihtiyaçlarına esneklik kazandırır. Fansız soğutma yapısı, PCB kaplaması ve NEMA4/IP66 uyumlu ön paneli sayesinde endüstriyel ortamlarda güvenilir kullanım için tasarlanmıştır.
Öne Çıkan Özellikler
- Weintek cMT X Advanced serisi HMI
- Model: cMT3072XH3
- 7 inç WVA ekran
- 1024 x 600 piksel çözünürlük
- 16.7 milyon renk
- 550 cd/m² ekran parlaklığı
- 4 telli rezistif dokunmatik ekran
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- 3 adet COM portu
- RS-232 ve RS-485 haberleşme
- 1 adet microSD kart yuvası
- 2 adet USB 2.0 Host portu
- Opsiyonel M02 WiFi Expansion Module desteği
- 24 V DC besleme
- Dahili güç izolasyonu
- PCB kaplama
- Fansız soğutma sistemi
- NEMA4 / IP66 uyumlu ön panel
- Panel montajına uygun kompakt yapı
Ekran Özellikleri
- Ekran Boyutu: 7 inç
- Ekran Tipi: WVA
- Çözünürlük: 1024 x 600 piksel
- Parlaklık: 550 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.7 milyon
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 85° / 85° / 85° / 85°
Dokunmatik Panel
cMT3072XH3, operatörlerin ekran üzerinden makine ve proses parametrelerini kontrol edebilmesi için 4 telli rezistif dokunmatik panel kullanır.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
Ethernet ve Haberleşme
Weintek cMT3072XH3, otomasyon sistemlerine bağlantı için iki Ethernet portu ile RS-232 ve RS-485 seri haberleşme seçenekleri sunar.
- LAN 1: 10/100 Base-T
- LAN 2: 10/100 Base-T
- COM2: RS-485 2W/4W
- COM3: RS-485 2W
- COM1: RS-232 4W
- COM3: RS-232 2W
- Ethernet Portu: 2 adet
- COM Portu: 3 adet
- WiFi: M02 WiFi Expansion Module ile opsiyonel
- CAN Bus: Bulunmamaktadır
Depolama ve USB Bağlantıları
- microSD Kart Yuvası: 1 adet
- USB Host: USB 2.0 x 2
- Harici veri aktarımı ve depolama desteği
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 700 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 200.3 x 146.3 x 36 mm
- Panel Kesim Ölçüsü: 192 x 138 mm
- Montaj: Panel montajı
- Ağırlık: Yaklaşık 0.6 kg
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: UL Type 4X
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
- Çalışma Sıcaklığı: 0 – 55 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Çalışma Yüksekliği: 3000 m
- PCB Kaplama: Var
- Soğutma Sistemi: Fansız
Yazılım ve Sistem Özellikleri
- EasyBuilder Pro desteği
- Weincloud desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- M02 WiFi Expansion Module desteği
Standartlar ve Sertifikalar
- CE
- cULus Listed
- UL Type 4X
- NEMA4
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol uygulamaları
- Paketleme makineleri
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Üretim ve proses izleme
- Endüstriyel IoT uygulamaları
Weintek cMT3072XH3 Avantajları
- 7 inç WVA ekran ile geniş görüş açısı sunar.
- 1024 x 600 çözünürlük ve 16.7 milyon renk desteği sağlar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile yüksek performanslı HMI uygulamalarını destekler.
- Çift Ethernet portu sayesinde endüstriyel ağlara esnek şekilde bağlanabilir.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla entegrasyon sağlar.
- microSD kart ve iki USB Host portu veri aktarımı için kullanım kolaylığı sağlar.
- Opsiyonel M02 WiFi modülü ile kablosuz haberleşme desteği sunar.
- Fansız tasarımı bakım ihtiyacını azaltır.
- PCB kaplaması zorlu endüstriyel ortamlarda güvenilirliği artırır.
- NEMA4/IP66 uyumlu ön paneli endüstriyel pano uygulamalarına uygundur.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: cMT3072XH3
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek cMT3072XH3, 7 inç 1024 x 600 WVA ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, çift Ethernet portu, RS-232 ve RS-485 haberleşme seçenekleri, microSD ve USB bağlantıları ile endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş gelişmiş bir HMI operatör panelidir.
