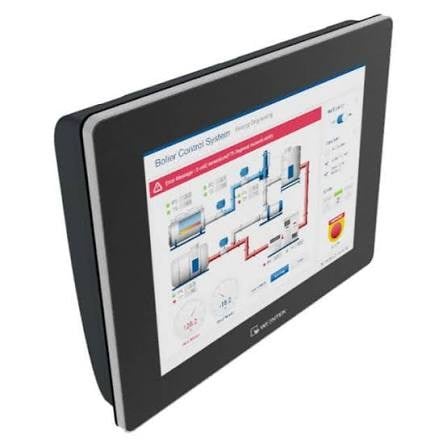

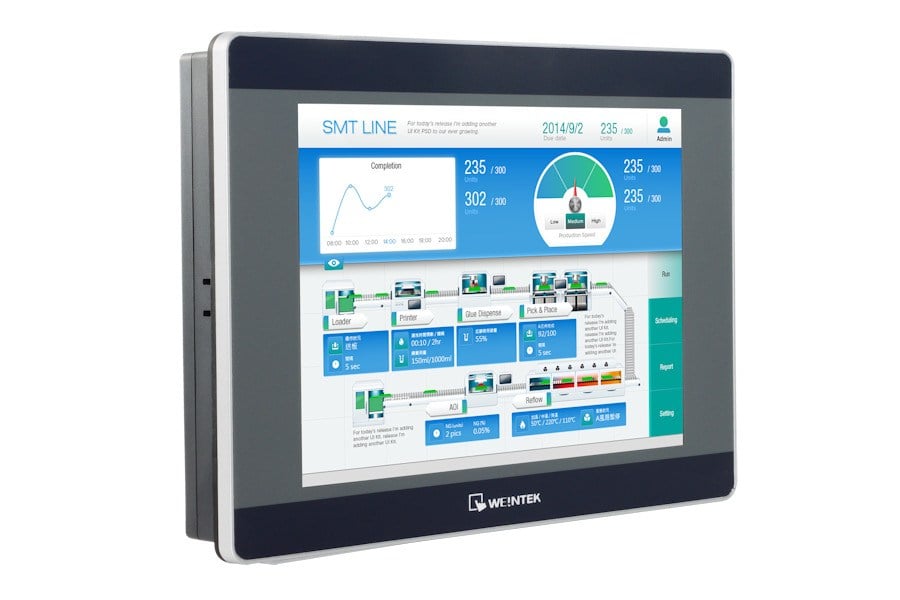

Weintek cMT3092X 10.1 inç HMI Operatör Paneli

Weintek cMT3092X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi için geliştirilmiş 10.1 inç HMI operatör panelidir. Geniş ekran yapısı ve yüksek çözünürlüğü sayesinde operatörlerin makine parametrelerini, proses bilgilerini ve kontrol ekranlarını rahat şekilde görüntülemesine olanak sağlar.

cMT3092X, yüksek performanslı Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarını destekler. Çift Ethernet portu, RS-232 ve RS-485 seri haberleşme arayüzleri sayesinde PLC, sürücü, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla kolayca entegre edilebilir.

Öne Çıkan Özellikler

• Weintek cMT X serisi HMI operatör paneli
• Model: cMT3092X
• 10.1 inç TFT LCD ekran
• 1280 x 800 piksel çözünürlük
• 16.7 milyon renk desteği
• LED arka aydınlatma
• Quad-core RISC işlemci
• 4 GB Flash bellek
• 1 GB RAM
• 2 adet Ethernet portu
• RS-232 ve RS-485 haberleşme
• USB 2.0 Host bağlantısı
• 24 V DC besleme
• Dahili güç izolasyonu
• Fan gerektirmeyen soğutma sistemi
• IP66 / NEMA4 uyumlu ön panel
• Panel montajına uygun tasarım

Ekran Özellikleri

Weintek cMT3092X, 10.1 inç TFT LCD ekran ile donatılmıştır. 1280 x 800 piksel çözünürlük ve 16.7 milyon renk desteği, gelişmiş grafiksel HMI ekranlarının ve proses bilgilerinin ayrıntılı şekilde görüntülenmesini sağlar.

• Ekran Boyutu: 10.1 inç
• Ekran Tipi: TFT LCD
• Çözünürlük: 1280 x 800
• Renk Sayısı: 16.7 milyon
• Arka Aydınlatma: LED
• Arka Aydınlatma Ömrü: 30.000 saatten fazla

Dokunmatik Panel

cMT3092X, operatörlerin HMI ekranı üzerinden makine ve proses kontrolü gerçekleştirmesine olanak sağlayan dokunmatik arayüze sahiptir.

İşlemci ve Bellek

• İşlemci: Quad-core RISC
• Flash Bellek: 4 GB
• RAM: 1 GB
• RTC: Dahili

Ethernet ve Haberleşme

Weintek cMT3092X iki adet Ethernet portuna sahiptir. Ethernet bağlantıları otomasyon ağları, PLC'ler ve diğer endüstriyel cihazlarla haberleşme için kullanılabilir.

• LAN 1: 10/100 Base-T
• LAN 2: 10/100 Base-T
• COM1: RS-232
• COM2: RS-485 2W/4W
• COM3: RS-485 2W veya RS-232
• USB Host: USB 2.0

Güç Özellikleri

• Besleme Gerilimi: 24 ±20% V DC
• Güç İzolasyonu: Dahili
• Soğutma: Fansız

Mekanik Özellikler

• Montaj: Panel montajı
• Gövde: Plastik
• Endüstriyel pano montajına uygun tasarım

Koruma ve Çevresel Özellikler

• Ön Panel Koruması: IP66
• NEMA4 uyumlu ön panel
• Çalışma Sıcaklığı: 0 – 55 °C
• Depolama Sıcaklığı: -20 – 60 °C
• Bağıl Nem: %10 – %90, yoğuşmasız

Yazılım ve Özellikler

• EasyBuilder Pro desteği
• EasyAccess 2.0 desteği
• Dashboard desteği
• CODESYS desteği
• Dahili RTC
• Fan gerektirmeyen tasarım

Kullanım Alanları

• Endüstriyel otomasyon
• Makine otomasyonu
• PLC kontrol sistemleri
• Üretim hatları
• Proses kontrol sistemleri
• Paketleme makineleri
• Enerji ve tesis otomasyonu
• Endüstriyel kontrol panoları
• Makine operatör arayüzleri
• Proses izleme ve kontrol uygulamaları

Avantajları

• 10.1 inç geniş ekranı sayesinde gelişmiş operatör arayüzleri oluşturulabilir.
• 1280 x 800 çözünürlük ile ayrıntılı grafiksel görüntüleme sağlar.
• Quad-core RISC işlemci ve 4 GB Flash bellek ile yüksek performans sunar.
• 1 GB RAM kapasitesi gelişmiş HMI uygulamalarını destekler.
• Çift Ethernet portu sayesinde otomasyon ağlarına kolay entegrasyon sağlar.
• RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı imkanı sunar.
• IP66 / NEMA4 uyumlu ön paneli endüstriyel kullanıma uygundur.
• Fansız tasarımı sayesinde bakım ihtiyacını azaltır.

GTİP Bilgileri

• GTİP Kodu: 8537.10.10.00.00

Barkod Bilgisi

• Üretici Ürün Kodu: cMT3092X
• EAN/GTIN: Belirtilmemiştir.

Not

Weintek cMT3092X, geniş ekran ve çoklu haberleşme seçenekleri gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş HMI operatör panelidir. PLC, sürücü ve diğer otomasyon cihazlarıyla kullanılmadan önce haberleşme protokollerinin uyumluluğu kontrol edilmelidir.
