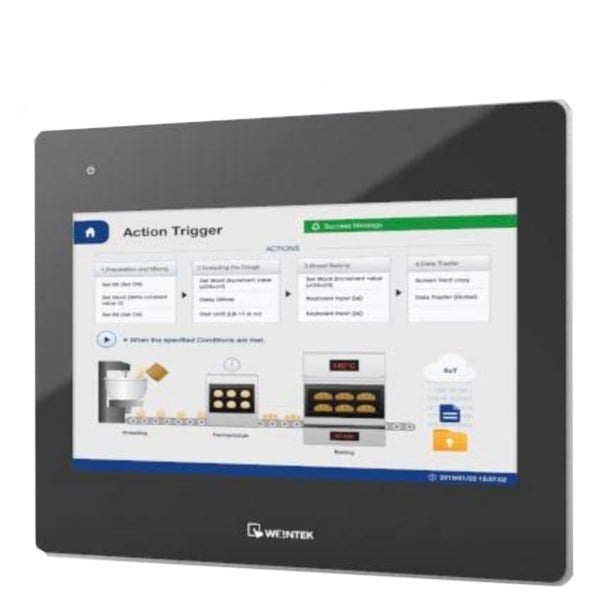

Weintek cMT3102X 10.1 inç HMI Operatör Paneli
Weintek cMT3102X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 10.1 inç HMI operatör panelidir. 1024 x 600 piksel çözünürlüklü WVA ekranı, 16.7 milyon renk desteği ve LED arka aydınlatması ile gelişmiş operatör arayüzleri için yüksek görüntü kalitesi sunar.
cMT3102X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarını destekler. Çift Ethernet portu, RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla entegre edilebilir.
Öne Çıkan Özellikler
- Weintek cMT X Advanced serisi HMI operatör paneli
- Model: cMT3102X
- 10.1 inç WVA ekran
- 1024 x 600 piksel çözünürlük
- 16.7 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- Gigabit Ethernet desteği
- RS-232 ve RS-485 haberleşme
- CAN Bus desteği
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- Fansız soğutma sistemi
- PCB kaplama
- NEMA4 / IP66 uyumlu ön panel
- Panel ve VESA montaj desteği
Ekran Özellikleri
Weintek cMT3102X, 10.1 inç WVA LCD ekran kullanır. 1024 x 600 piksel çözünürlük ve 16.7 milyon renk desteği, grafiksel operatör ekranlarının, proses değerlerinin ve makine kontrol bilgilerinin net şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 10.1 inç
- Ekran Tipi: WVA
- Çözünürlük: 1024 x 600
- Parlaklık: 350 cd/m²
- Kontrast Oranı: 1000:1
- Renk Sayısı: 16.7 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 50.000 saatten fazla
- Görüş Açısı: 89° / 89° / 89° / 89°
Dokunmatik Panel
cMT3102X, 4 telli rezistif dokunmatik panel ile donatılmıştır. Operatörler dokunmatik ekran üzerinden makine parametrelerini değiştirebilir, proses değerlerini izleyebilir ve kontrol komutlarını gerçekleştirebilir.
- Dokunmatik Tipi: 4 telli rezistif
- Dokunmatik Hassasiyeti: Aktif alan X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- Hafıza Kartı: Yok
Ethernet ve Haberleşme
Weintek cMT3102X iki Ethernet portuna sahiptir. LAN 1 portu Gigabit Ethernet desteği sunarken LAN 2 portu 10/100 Base-T bağlantıyı destekler.
- LAN 1: 10/100/1000 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-232 4W
- COM2: RS-485 2W/4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Var
- WiFi: M02 WiFi genişletme modülü ile opsiyonel
COM2 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. RS-485 bağlantısı üzerinden MPI 187.5K desteği bulunur. MPI kullanımında COM2 ve COM3 aynı anda kullanılmamalıdır.
CAN Bus Haberleşmesi
cMT3102X, endüstriyel otomasyon uygulamalarında kullanılabilen CAN Bus haberleşme desteğine sahiptir.
- CANopen desteği
- CAN Bus 2.0A / 2.0B desteği
- SAE J1939 desteği
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 1 A @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 271 x 213 x 38 mm
- Panel Kesim Ölçüsü: 260 x 202 mm
- Ağırlık: Yaklaşık 1.2 kg
- Montaj: Panel montajı
- VESA Montajı: 75 x 75 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Soğutma: Fansız
Yazılım ve Ek Özellikler
- EasyBuilder Pro desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- M02 WiFi genişletme modülü desteği
- Dahili RTC
- Fan gerektirmeyen soğutma sistemi
Standartlar ve Sertifikalar
- CE işaretli
- UL Type 4X uyumlu ön panel
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- CAN Bus tabanlı otomasyon uygulamaları
- Proses izleme ve kontrol uygulamaları
Avantajları
- 10.1 inç WVA ekranı ile geniş görüş açısı sunar.
- 1024 x 600 çözünürlük ve 16.7 milyon renk desteği sağlar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile gelişmiş HMI uygulamalarını destekler.
- Gigabit Ethernet destekli LAN 1 portu hızlı ağ bağlantısı sağlar.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sunar.
- CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 desteği sunar.
- NEMA4 / IP66 uyumlu ön paneli endüstriyel kullanıma uygundur.
- PCB kaplama teknolojisi zorlu çevre koşullarında güvenilirliği artırır.
- Fansız soğutma sistemi sayesinde bakım ihtiyacını azaltır.
- VESA 75 x 75 mm montaj desteği sunar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT3102X
- EAN/GTIN: Belirtilmemiştir.
Not
Weintek cMT3102X, 10.1 inç WVA ekranı, çift Ethernet bağlantısı, RS-232, RS-485 ve CAN Bus haberleşme seçenekleriyle endüstriyel otomasyon uygulamalarında kullanılmak üzere geliştirilmiş HMI operatör panelidir.
