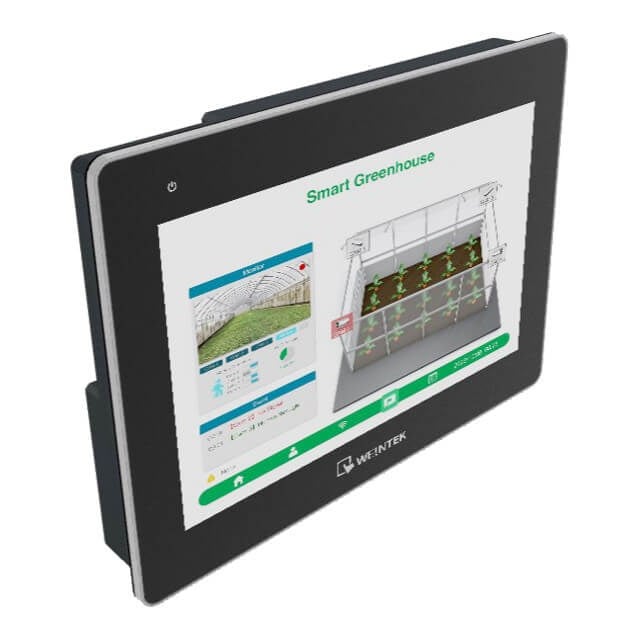

Weintek cMT3108XH 10.1 inç HMI Operatör Paneli

Weintek cMT3108XH, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 10.1 inç HMI operatör panelidir. 1280 x 800 piksel çözünürlüğe sahip WVA ekranı, geniş görüş açısı ve 16.7 milyon renk desteğiyle gelişmiş grafiksel operatör arayüzlerinin görüntülenmesini sağlar.

cMT3108XH, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle yüksek performanslı HMI uygulamalarını destekler. Çift Ethernet portu, RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer otomasyon cihazlarıyla kolay entegrasyon sağlar.

4 telli rezistif dokunmatik ekran, dahili güç izolasyonu, PCB kaplama ve NEMA4/IP66 uyumlu ön panel yapısı sayesinde cMT3108XH, endüstriyel kontrol panoları ve makine otomasyonu uygulamaları için güvenilir bir HMI çözümüdür.

Öne Çıkan Özellikler

• Weintek cMT X Advanced serisi HMI
• Model: cMT3108XH
• 10.1 inç WVA ekran
• 1280 x 800 piksel çözünürlük
• 16.7 milyon renk
• LED arka aydınlatma
• Quad-core RISC işlemci
• 4 GB Flash bellek
• 1 GB RAM
• 4 telli rezistif dokunmatik ekran
• Çift Ethernet portu
• 10/100/1000 Base-T Gigabit Ethernet
• RS-232 ve RS-485 haberleşme
• MPI 187.5K desteği
• CAN Bus desteği
• CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 desteği
• USB 2.0 Host bağlantısı
• Dahili mono hoparlör
• 24 V DC besleme
• Dahili güç izolasyonu
• PCB kaplama
• Fansız soğutma sistemi
• NEMA4 / IP66 uyumlu ön panel
• VESA 75 x 75 mm montaj desteği
• M02 WiFi genişletme modülü desteği

Ekran Özellikleri

Weintek cMT3108XH, 10.1 inç WVA LCD ekran kullanır. 1280 x 800 çözünürlük, 500 cd/m² parlaklık ve 16.7 milyon renk desteği sayesinde makine kontrol ekranları, proses değerleri ve grafiksel operatör arayüzleri ayrıntılı şekilde görüntülenebilir.

• Ekran Boyutu: 10.1 inç
• Ekran Tipi: WVA
• Çözünürlük: 1280 x 800
• Parlaklık: 500 cd/m²
• Kontrast Oranı: 800:1
• Renk Sayısı: 16.7 milyon
• Arka Aydınlatma: LED
• Arka Aydınlatma Ömrü: 50.000 saatten fazla
• Görüş Açısı: 89° / 89° / 89° / 89°
• Piksel Aralığı: 0.1695 x 0.1695 mm

Dokunmatik Panel

cMT3108XH, 4 telli rezistif dokunmatik panel kullanır. Dokunmatik ekran üzerinden operatörlerin makine parametrelerini değiştirmesi, proses değerlerini izlemesi ve kontrol komutlarını gerçekleştirmesi mümkündür.

• Dokunmatik Tipi: 4 telli rezistif
• Dokunmatik Hassasiyeti: X ±2%, Y ±2%

İşlemci ve Bellek

• İşlemci: Quad-core RISC
• Flash Bellek: 4 GB
• RAM: 1 GB
• RTC: Dahili

Ethernet ve Haberleşme

Weintek cMT3108XH, endüstriyel otomasyon cihazlarıyla haberleşmek için çift Ethernet portu, RS-232, RS-485 ve CAN Bus arayüzleri sunar.

• LAN 1: 10/100/1000 Base-T x 1
• LAN 2: 10/100 Base-T x 1
• COM2: RS-485 2W/4W
• COM3: RS-485 2W
• COM1: RS-232 4W
• COM3: RS-232 2W
• USB Host: USB 2.0 x 1
• CAN Bus: Var
• WiFi: M02 WiFi Expansion Module ile opsiyonel
• Audio: Dahili mono hoparlör

COM2 ve COM3 RS-485 bağlantıları üzerinden MPI 187.5K haberleşmesi desteklenir. MPI kullanılırken COM2 ve COM3 RS-485 arayüzlerinden yalnızca biri kullanılmalıdır. CAN Bus arayüzü CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 protokollerini destekler.

Güç ve Elektriksel Özellikler

• Besleme Gerilimi: 24 ±20% V DC
• Güç Tüketimi: 700 mA @ 24 V DC
• Güç İzolasyonu: Dahili
• Gerilim Dayanımı: 500 VAC / 1 dakika
• İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla

Mekanik Özellikler

• Gövde Malzemesi: Plastik
• Boyutlar: 266 x 196 x 40 mm
• Panel Kesim Ölçüsü: 255 x 185 mm
• Ağırlık: Yaklaşık 1.1 kg
• Montaj: Panel montajı
• VESA Montajı: 75 x 75 mm

Koruma ve Çevresel Özellikler

• Ön Panel Koruması: UL Type 4X / NEMA4 / IP66
• Çalışma Sıcaklığı: 0 – 55 °C
• Depolama Sıcaklığı: -20 – 60 °C
• Bağıl Nem: %10 – %90, yoğuşmasız
• Maksimum Rakım: 3000 m
• PCB Kaplama: Var
• Soğutma: Fansız
• Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika

Yazılım ve Sistem Özellikleri

• EasyBuilder Pro desteği
• Weincloud desteği
• EasyAccess 2.0: Opsiyonel
• Dashboard: Opsiyonel
• CODESYS: Opsiyonel
• M02 WiFi Expansion Module desteği

Standartlar ve Sertifikalar

• CE işaretli
• cULus Listed
• ATEX Zone 2/22 Category 3 G/D
• UL Type 4X uyumlu ön panel
• NEMA4 uyumlu ön panel
• IP66 uyumlu ön panel

Kullanım Alanları

• Endüstriyel otomasyon
• Makine otomasyonu
• PLC kontrol sistemleri
• Üretim hatları
• Proses kontrol sistemleri
• Paketleme makineleri
• Enerji ve tesis otomasyonu
• Endüstriyel kontrol panoları
• Makine operatör arayüzleri
• CAN Bus otomasyon uygulamaları
• Proses izleme ve kontrol uygulamaları

Avantajları

• 10.1 inç WVA ekran ile geniş ve ayrıntılı görüntüleme alanı sunar.
• 1280 x 800 çözünürlük ve 16.7 milyon renk desteği sağlar.
• Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile yüksek performanslı HMI uygulamalarını destekler.
• Gigabit Ethernet destekli LAN 1 portu hızlı ağ bağlantısı sağlar.
• Çift Ethernet portu farklı endüstriyel ağ yapılarına entegrasyon imkanı sunar.
• RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sağlar.
• CAN Bus desteği CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 uygulamalarında kullanım imkanı sunar.
• MPI 187.5K desteği Siemens otomasyon sistemleriyle entegrasyon sağlar.
• NEMA4/IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
• PCB kaplama teknolojisi zorlu ortamlarda güvenilirliği artırır.
• Fansız soğutma sistemi bakım ihtiyacını azaltır.

GTİP Bilgileri

• GTİP Kodu: 8537.10.10.00.00

Barkod Bilgisi

• Üretici Ürün Kodu: cMT3108XH
• EAN/GTIN: Belirtilmemiştir.

Not

Weintek cMT3108XH, 10.1 inç 1280 x 800 WVA ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, çift Ethernet, RS-232, RS-485 ve CAN Bus haberleşme seçenekleriyle endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş HMI operatör panelidir.
