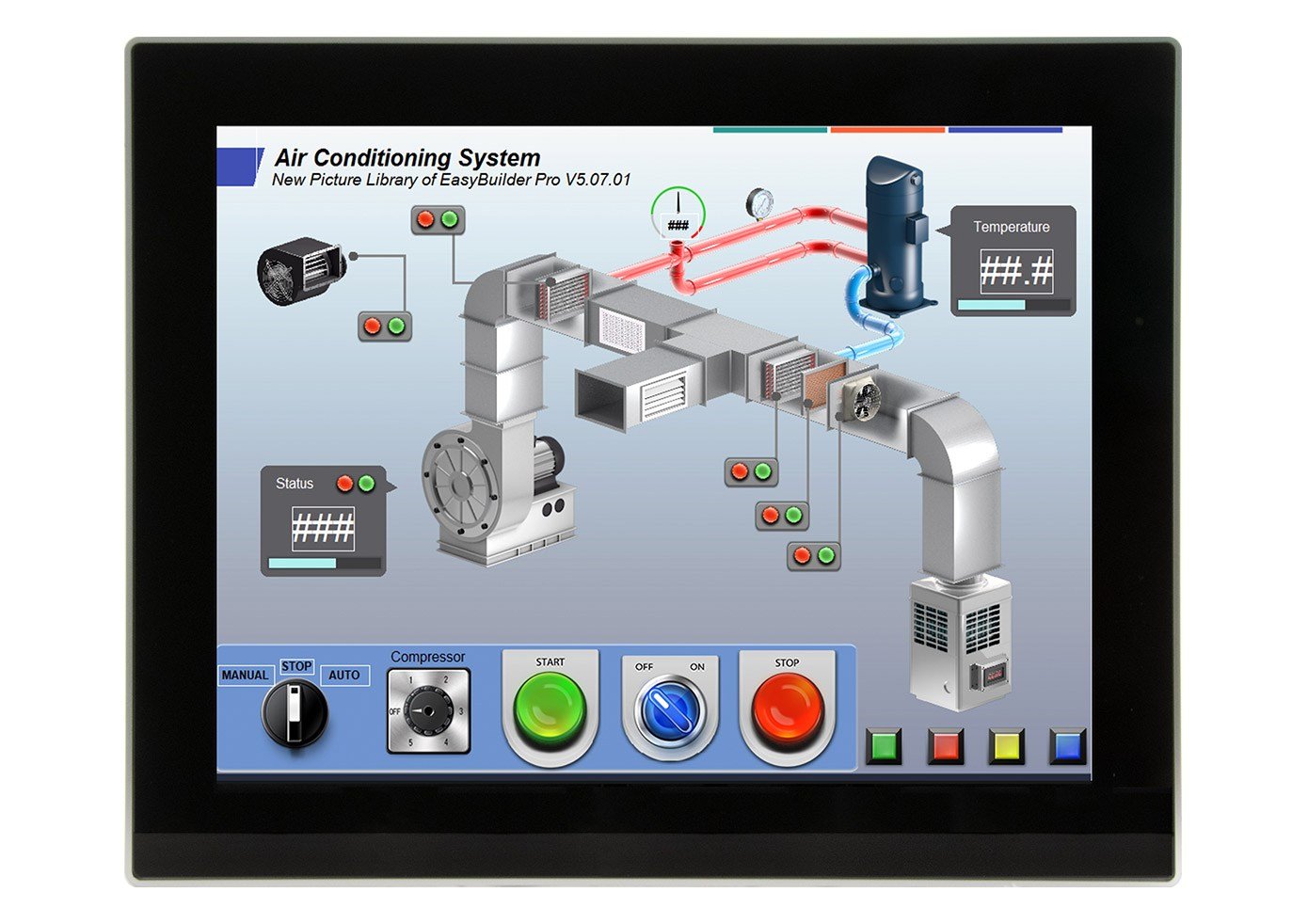

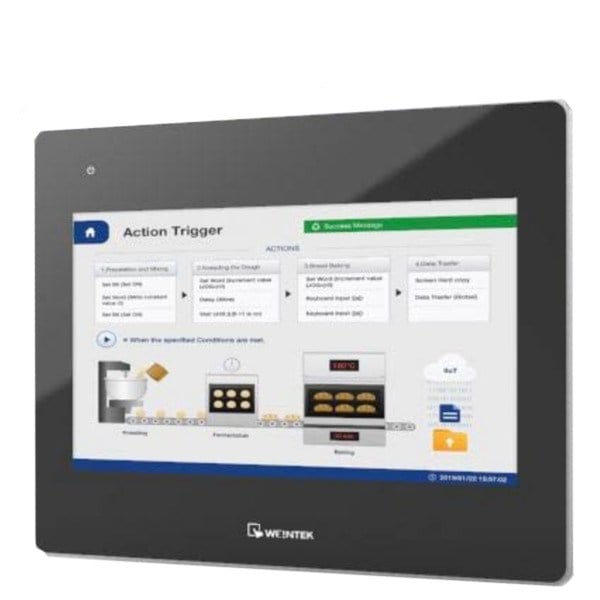

Weintek cMT3152X 15 inç HMI Operatör Paneli
Weintek cMT3152X, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 15 inç HMI operatör panelidir. 1024 x 768 piksel çözünürlüğe sahip WVA ekranı, 16.2 milyon renk desteği ve geniş görüş açısı sayesinde gelişmiş operatör arayüzleri için yüksek görüntü kalitesi sunar.
cMT3152X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesiyle gelişmiş HMI uygulamalarını destekler. Kapasitif dokunmatik ekranı, çift Ethernet portu, RS-232 ve RS-485 haberleşme seçenekleri sayesinde PLC, sürücü, kontrolör ve diğer endüstriyel otomasyon cihazlarıyla kolayca entegre edilebilir.
Fansız soğutma sistemi, dahili güç izolasyonu, PCB kaplama ve NEMA4/IP66 uyumlu ön panel yapısı sayesinde endüstriyel ortamlarda güvenilir kullanım için tasarlanmıştır.
Öne Çıkan Özellikler
- Weintek cMT X Advanced serisi HMI operatör paneli
- Model: cMT3152X
- 15 inç WVA ekran
- 1024 x 768 piksel çözünürlük
- 16.2 milyon renk
- LED arka aydınlatma
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- Kapasitif dokunmatik ekran
- Temperli cam dokunmatik yüzey
- 2 adet Ethernet portu
- Gigabit Ethernet desteği
- RS-232 ve RS-485 haberleşme
- SD/SDHC kart desteği
- USB 2.0 Host bağlantısı
- 24 V DC besleme
- Dahili güç izolasyonu
- Fansız soğutma sistemi
- PCB kaplama
- NEMA4/IP66 uyumlu ön panel
- Panel ve VESA montaj desteği
Ekran Özellikleri
Weintek cMT3152X, 15 inç WVA LCD ekran kullanır. 1024 x 768 çözünürlük, 16.2 milyon renk ve 88° geniş görüş açısı desteği sayesinde makine ve proses bilgilerinin ayrıntılı şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 15 inç
- Ekran Tipi: WVA
- Çözünürlük: 1024 x 768
- Parlaklık: 350 cd/m²
- Kontrast Oranı: 2500:1
- Renk Sayısı: 16.2 milyon
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 70.000 saatten fazla
- Görüş Açısı: 88° / 88° / 88° / 88°
- Piksel Aralığı: 0.297 x 0.297 mm
Dokunmatik Panel
cMT3152X, temperli cam ve kapasitif dokunmatik ekran teknolojisine sahiptir. 7H sertlik seviyesine sahip dokunmatik yüzey, operatörün makine ve proses kontrolünü doğrudan ekran üzerinden gerçekleştirmesine olanak sağlar.
- Dokunmatik Tipi: Kapasitif
- Yüzey: Temperli cam
- Sertlik: 7H
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
- Hafıza Kartı: SD/SDHC
Ethernet ve Haberleşme
Weintek cMT3152X iki Ethernet portuna sahiptir. LAN 1 portu 10/100/1000 Base-T Gigabit Ethernet bağlantısını desteklerken LAN 2 portu 10/100 Base-T bağlantı sunar.
- LAN 1: 10/100/1000 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-485 2W/4W veya RS-232 4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: USB 2.0 x 1
- CAN Bus: Yok
- WiFi: Desteklenmez
COM1 ve COM3 üzerinden RS-485 haberleşmesi gerçekleştirilebilir. RS-485 2 telli bağlantıda MPI 187.5K desteği bulunur. MPI kullanılırken COM1 ve COM3 RS-485 arayüzlerinden yalnızca biri kullanılmalıdır.
Ses Özellikleri
- Dahili mono hoparlör
- 3.5 mm audio line-out bağlantısı
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 1.3 A @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Ön Çerçeve: Plastik
- Arka Gövde: Alüminyum
- Boyutlar: 366 x 293 x 51.5 mm
- Panel Kesim Ölçüsü: 352 x 279 mm
- Ağırlık: Yaklaşık 2.85 kg
- Montaj: Panel montajı
- VESA Montajı: 75 x 75 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Soğutma: Fansız
Yazılım ve Sistem Özellikleri
- EasyBuilder Pro desteği
- Weincloud desteği
- EasyAccess 2.0: Opsiyonel
- Dashboard: Opsiyonel
- CODESYS: Opsiyonel
- Dahili RTC
Standartlar ve Sertifikalar
- CE işaretli
- cULus Listed
- NEMA4 uyumlu ön panel
- IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Paketleme makineleri
- Enerji ve tesis otomasyonu
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Proses izleme ve kontrol uygulamaları
Avantajları
- 15 inç geniş WVA ekran ile ayrıntılı operatör arayüzleri oluşturulabilir.
- 1024 x 768 çözünürlük ve 16.2 milyon renk desteği sunar.
- Quad-core RISC işlemci, 4 GB Flash ve 1 GB RAM ile gelişmiş HMI uygulamalarını destekler.
- Kapasitif dokunmatik ekran hızlı ve kullanışlı operatör kontrolü sağlar.
- Gigabit Ethernet destekli LAN 1 portu hızlı ağ bağlantısı sunar.
- RS-232 ve RS-485 haberleşme seçenekleri farklı otomasyon cihazlarıyla bağlantı sağlar.
- SD/SDHC kart desteği depolama kapasitesinin genişletilmesine olanak tanır.
- NEMA4/IP66 uyumlu ön paneli endüstriyel ortamlarda kullanıma uygundur.
- Fansız soğutma sistemi bakım ihtiyacını azaltır.
- PCB kaplama teknolojisi endüstriyel dayanıklılığı artırır.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT3152X
- EAN/GTIN: Belirtilmemiştir.
Not
Weintek cMT3152X, 15 inç WVA kapasitif dokunmatik ekranı, Quad-core RISC işlemcisi, 4 GB Flash belleği, 1 GB RAM kapasitesi, çift Ethernet bağlantısı ve RS-232/RS-485 haberleşme seçenekleriyle endüstriyel otomasyon uygulamalarında kullanılmak üzere geliştirilmiş HMI operatör panelidir.
