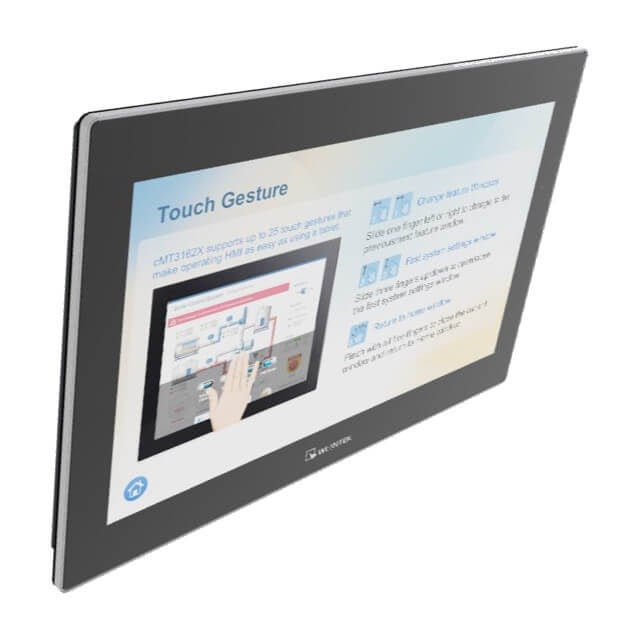

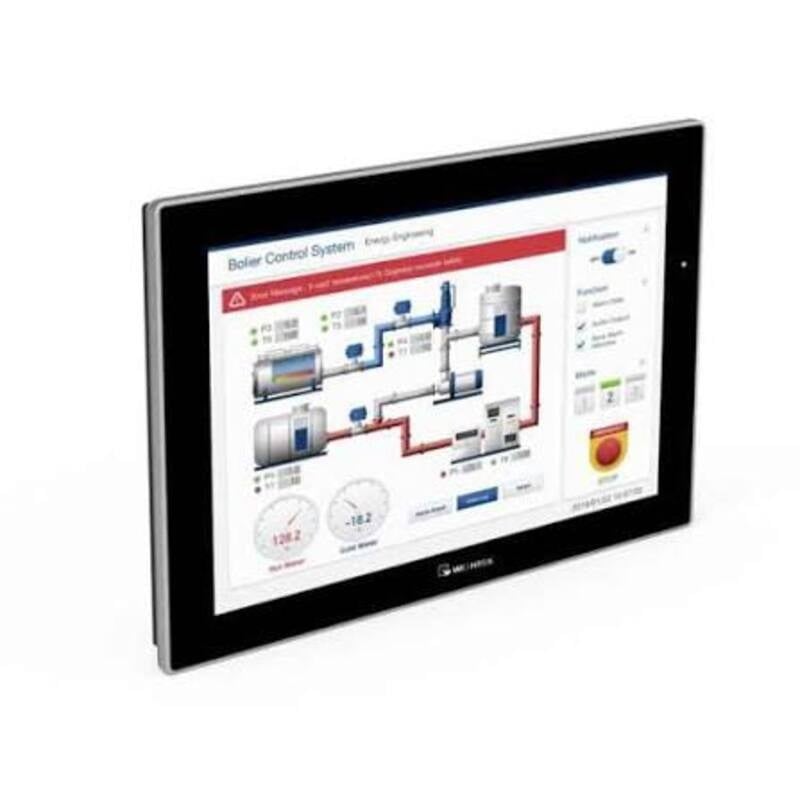

WEINTEK cMT3162X 15.6 inç HMI Operatör Paneli
WEINTEK cMT3162X, endüstriyel otomasyon sistemlerinde makine, tesis ve proseslerin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiş 15.6 inç HMI operatör panelidir. 1920 x 1080 çözünürlüklü WVA ekranı, 16.2 milyon renk desteği ve kapasitif dokunmatik paneli sayesinde geniş ve yüksek çözünürlüklü bir operatör arayüzü sunar.
cMT3162X, Quad-core RISC işlemcisi, 4 GB Flash belleği ve 1 GB RAM kapasitesi ile gelişmiş HMI uygulamalarının çalıştırılması için tasarlanmıştır. İki adet Ethernet bağlantısı, RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sayesinde farklı endüstriyel otomasyon sistemlerine kolayca entegre edilebilir.
Öne Çıkan Özellikler
- Orijinal WEINTEK cMT serisi HMI operatör paneli
- Model: cMT3162X
- 15.6 inç WVA ekran
- 1920 x 1080 Full HD çözünürlük
- 16.2 milyon renk
- Kapasitif dokunmatik panel
- 7H sertlik seviyesine sahip temperli cam dokunmatik yüzey
- Quad-core RISC işlemci
- 4 GB Flash bellek
- 1 GB RAM
- 2 adet Ethernet portu
- 10/100/1000 Base-T Ethernet
- USB 2.0 Host bağlantısı
- RS-232 ve RS-485 haberleşme
- CAN Bus desteği
- Dahili güç izolasyonu
- Dahili mono hoparlör
- NEMA4 / IP66 uyumlu ön panel
- Panel ve VESA montaj desteği
Ekran Özellikleri
WEINTEK cMT3162X, 15.6 inç WVA LCD ekran kullanır. 1920 x 1080 çözünürlüğü ve 16.2 milyon renk desteği sayesinde geniş kapsamlı makine ve proses bilgileri ayrıntılı şekilde görüntülenebilir.
- Ekran Boyutu: 15.6 inç
- Ekran Tipi: WVA
- Çözünürlük: 1920 x 1080
- Parlaklık: 300 cd/m²
- Kontrast Oranı: 800:1
- Renk Sayısı: 16.2 milyon
- Görüş Açısı: 89° / 89° / 89° / 89°
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
Dokunmatik Panel
cMT3162X, kapasitif dokunmatik panel ve temperli cam yüzeye sahiptir. 7H sertlik seviyesi, endüstriyel kullanım sırasında dokunmatik ekranın dayanıklılığını artırır. Ekran yapısı edge-to-edge tasarıma sahip olup yüksek ışık geçirgenliği sunar.
İşlemci ve Bellek
WEINTEK cMT3162X, Quad-core RISC işlemci ile çalışır. 4 GB Flash bellek ve 1 GB RAM kapasitesi, gelişmiş HMI ekranlarının, grafiklerin ve otomasyon uygulamalarının çalıştırılmasına olanak sağlar.
- İşlemci: Quad-core RISC
- Flash Bellek: 4 GB
- RAM: 1 GB
- RTC: Dahili
Ethernet ve Haberleşme
cMT3162X iki adet Ethernet portuna sahiptir. LAN 1 portu 10/100/1000 Base-T, LAN 2 portu ise 10/100 Base-T bağlantıyı destekler.
HMI üzerinde ayrıca RS-232, RS-485 ve CAN Bus haberleşme seçenekleri bulunmaktadır. COM1 ve COM3 üzerinden RS-485 bağlantıları ile birlikte uygun bağlantı konfigürasyonlarında RS-232 haberleşmesi gerçekleştirilebilir.
- LAN 1: 10/100/1000 Base-T
- LAN 2: 10/100 Base-T
- COM1: RS-485 2W/4W veya RS-232
- COM3: RS-485 2W veya RS-232
- CAN Bus: Var
- USB Host: USB 2.0 x 1
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 V DC ±20%
- Güç Tüketimi: 1.3 A @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Ön Çerçeve: Plastik
- Arka Gövde: Alüminyum
- Boyutlar: 400 x 263 x 27.6 mm
- Panel Kesim Ölçüsü: 384 x 247 mm
- Ağırlık: Yaklaşık 1.6 kg
- Montaj: Panel montajı
- VESA: 100 x 100 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Maksimum Rakım: 3000 m
- PCB Kaplama: Var
- Titreşim Dayanımı: 10 – 25 Hz, 2G / 30 dakika
Standartlar ve Sertifikalar
- CE işaretli
- cULus Listed
- NEMA4 / IP66 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses kontrol sistemleri
- Enerji ve tesis otomasyonu
- SCADA ve makine izleme uygulamaları
- Paketleme makineleri
- Endüstriyel kontrol panoları
- Operatör kontrol ve izleme sistemleri
Avantajları
- 15.6 inç Full HD ekranı sayesinde geniş ve ayrıntılı operatör arayüzleri oluşturulabilir.
- Quad-core RISC işlemci ve 4 GB Flash bellek ile gelişmiş HMI uygulamalarını destekler.
- Çift Ethernet portu farklı ağ ve otomasyon cihazlarının entegrasyonunu kolaylaştırır.
- RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sunar.
- NEMA4 / IP66 uyumlu ön paneli zorlu endüstriyel ortamlarda kullanım için uygundur.
- Dahili güç izolasyonu elektriksel güvenilirliği artırır.
- Panel ve VESA montaj seçenekleri farklı kurulum ihtiyaçlarına uyum sağlar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgisi
- Üretici Ürün Kodu: cMT3162X
- EAN/GTIN: Belirtilmemiştir.
Paket İçeriği
- 1 x WEINTEK cMT3162X HMI Operatör Paneli
Not
WEINTEK cMT3162X, geniş ekran, yüksek çözünürlük, gelişmiş işlemci ve çoklu haberleşme arayüzleri gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiştir. Ürün seçimi yapılırken PLC ve diğer otomasyon cihazlarıyla kullanılacak haberleşme protokollerinin uyumluluğu kontrol edilmelidir.
