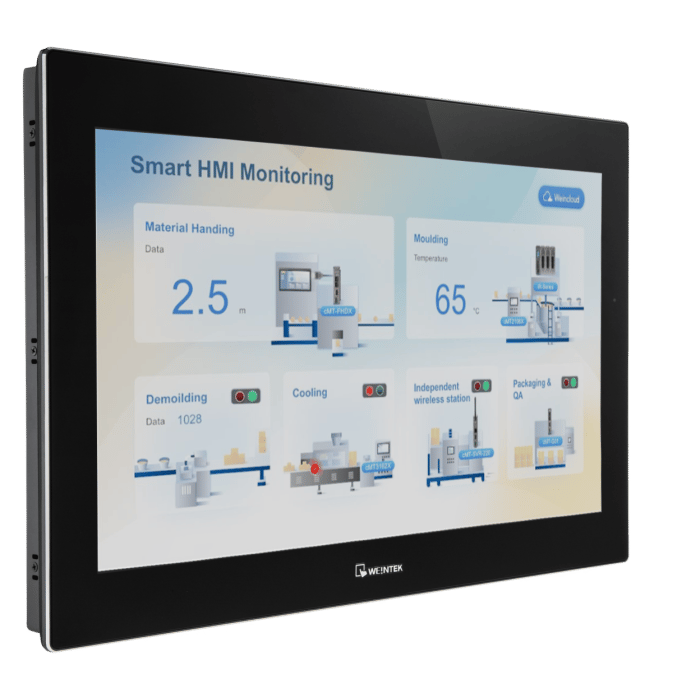

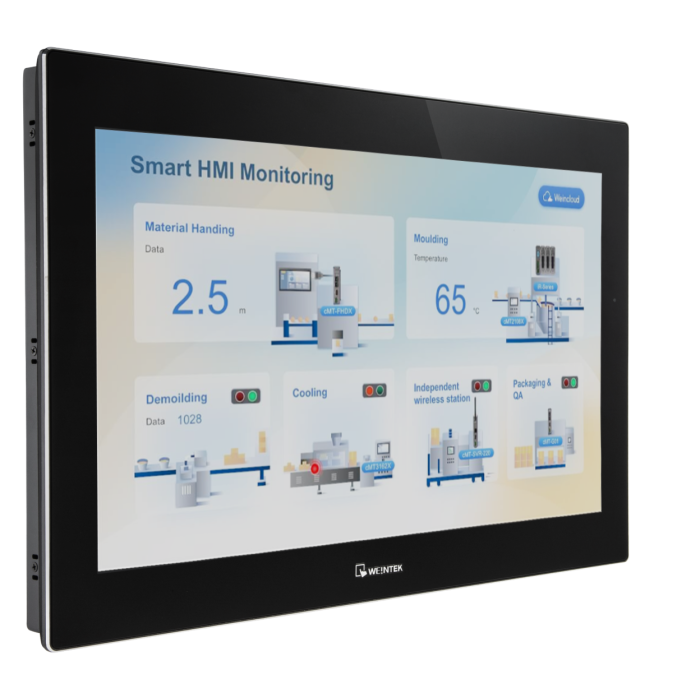

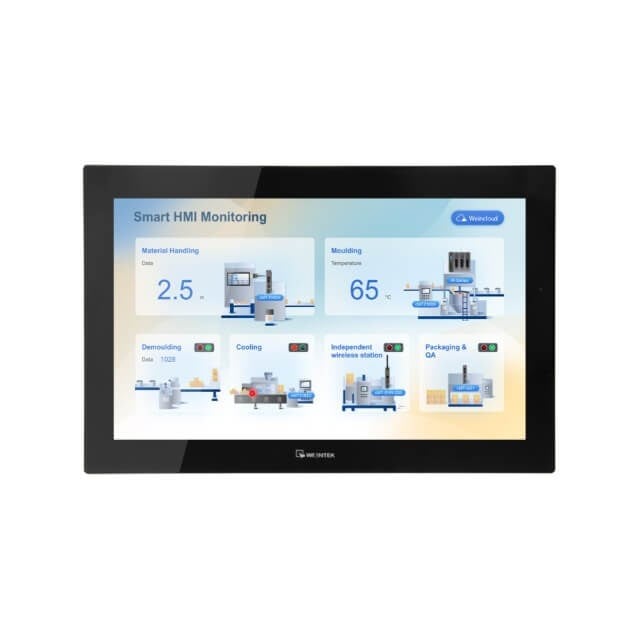

Weintek cMT3218XP 21.5 inç Full HD HMI Operatör Paneli
Weintek cMT3218XP, endüstriyel otomasyon, makine kontrolü, üretim hatları ve proses izleme uygulamaları için geliştirilmiş 21.5 inç cMT X Advanced HMI operatör panelidir. 1920 x 1080 Full HD çözünürlüklü WVA ekranı, 16.7 milyon renk desteği ve geniş görüş açısı sayesinde operasyon verilerinin büyük ve net bir ekran üzerinden görüntülenmesini sağlar.
cMT3218XP, Quad-core RISC işlemci, 2 GB RAM ve 4 GB Flash bellek ile donatılmıştır. Kapasitif dokunmatik ekranı, operatörlerin makine ve proses ekranlarını hızlı ve kullanıcı dostu şekilde kontrol etmesine olanak tanır.
Çift Ethernet bağlantısı, RS-232, RS-485 ve CAN Bus haberleşme seçenekleri sayesinde farklı PLC, kontrolör ve endüstriyel cihazlarla entegrasyon sağlar. RS-485 bağlantısı üzerinden MPI 187.5K desteği sunması, farklı otomasyon sistemleriyle haberleşme açısından esneklik sağlar.
Öne Çıkan Özellikler
- Weintek cMT X Advanced HMI
- Model: cMT3218XP
- 21.5 inç WVA LCD ekran
- 1920 x 1080 Full HD çözünürlük
- 16.7 milyon renk
- 89° / 89° / 89° / 89° geniş görüş açısı
- Kapasitif dokunmatik panel
- Quad-core RISC işlemci
- 2 GB RAM
- 4 GB Flash bellek
- 2 adet Ethernet portu
- 2 adet USB 2.0 Host portu
- RS-232 haberleşme
- RS-485 2W / 4W haberleşme
- CAN Bus desteği
- MPI 187.5K desteği
- Dahili mono hoparlör
- Dahili RTC
- Dahili güç izolasyonu
- PCB kaplama
- Fansız soğutma sistemi
- Alüminyum gövde
- NEMA4 / IP66 uyumlu ön panel
Ekran Özellikleri
Weintek cMT3218XP, 21.5 inç WVA LCD ekran ile 1920 x 1080 Full HD çözünürlük sunar. 500 cd/m² parlaklık, 1000:1 kontrast oranı ve 16.7 milyon renk desteği sayesinde makine ve proses bilgilerinin ayrıntılı şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 21.5 inç
- Ekran Tipi: WVA LCD
- Çözünürlük: 1920 x 1080
- Renk Sayısı: 16.7 milyon
- Parlaklık: 500 cd/m²
- Kontrast Oranı: 1000:1
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Görüş Açısı: 89° / 89° / 89° / 89°
Dokunmatik Panel
cMT3218XP, operatör kullanımını kolaylaştıran temperli cam kapasitif dokunmatik panel ile donatılmıştır. Kapasitif yapı, modern çoklu dokunmatik kullanımına uygun bir kullanıcı deneyimi sunar.
- Dokunmatik Tipi: Kapasitif
- Panel: Temperli cam
- Yüzey Sertliği: ≥ 6H
İşlemci ve Bellek
- İşlemci: Quad-core RISC
- RAM: 2 GB
- Flash Bellek: 4 GB
- RTC: Dahili
Ethernet ve Haberleşme
cMT3218XP, farklı otomasyon cihazlarının aynı HMI sistemine entegre edilmesini kolaylaştıran kapsamlı haberleşme arayüzlerine sahiptir.
- LAN 1: 10/100/1000 Base-T x 1
- LAN 2: 10/100 Base-T x 1
- COM1: RS-232 4W
- COM2: RS-485 2W / 4W
- COM3: RS-232 2W veya RS-485 2W
- CAN Bus: Var
- CAN Bus Desteği: CANopen, CAN Bus 2.0A/2.0B, SAE J1939
- MPI: 187.5K desteği
- USB Host: 2 x USB 2.0
Not: COM2 ve COM3 üzerinden RS-485 2W MPI 187.5K desteği bulunur; aynı anda yalnızca bir port bu amaçla kullanılmalıdır.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 1.8 A @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Alüminyum
- Boyutlar: 546 x 354 x 47.5 mm
- Panel Kesim Ölçüsü: 532 x 340 mm
- Ağırlık: Yaklaşık 5.5 kg
- Montaj: Panel montajı
- VESA Montajı: 100 x 100 mm
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP66
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Soğutma: Fansız
- PCB Kaplama: Var
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Yazılım ve Uzaktan Erişim
cMT3218XP, Weintek'in cMT X platformu için geliştirilen yazılım ve uzaktan erişim çözümleriyle kullanılabilir.
- EasyBuilder Pro
- EasyLauncher
- cMT Viewer
- VNC Server
- WebView
- FTP uzaktan erişim
- EasyAccess 2.0: Opsiyonel
- CODESYS: Opsiyonel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim hatları
- Proses izleme
- Makine kontrolü
- Endüstriyel kontrol panoları
- Akıllı üretim sistemleri
- Dijital üretim uygulamaları
- Endüstriyel bilgi ekranları
- Operatör kontrol istasyonları
Weintek cMT3218XP Avantajları
- 21.5 inç Full HD geniş ekran ile yüksek görüntüleme alanı sunar.
- 1920 x 1080 çözünürlük sayesinde ayrıntılı HMI ekranları oluşturulabilir.
- WVA panel geniş görüş açısı sağlar.
- 2 GB RAM ve Quad-core RISC işlemci ile yüksek performans sunar.
- 4 GB dahili Flash bellek geniş proje ve veri depolama alanı sağlar.
- Çift Ethernet bağlantısı farklı ağ mimarilerine uyum sağlar.
- RS-232, RS-485 ve CAN Bus desteği geniş cihaz entegrasyonu sağlar.
- CANopen, CAN Bus 2.0A/2.0B ve SAE J1939 desteği sunar.
- Alüminyum gövde endüstriyel uygulamalar için dayanıklı bir yapı sağlar.
- IP66/NEMA4 uyumlu ön panel, toz ve neme karşı koruma sağlar.
- Fansız tasarım mekanik bakım ihtiyacını azaltır.
- Panel ve VESA montaj seçenekleri sunar.
Standartlar ve Sertifikalar
- CE
- cULus Listed
- NEMA4
- IP66 uyumlu ön panel
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: cMT3218XP
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek cMT3218XP, 21.5 inç 1920 x 1080 Full HD WVA ekranı, kapasitif dokunmatik paneli, Quad-core RISC işlemcisi, 2 GB RAM, 4 GB Flash belleği, çift Ethernet, RS-232, RS-485 ve CAN Bus bağlantılarıyla gelişmiş endüstriyel otomasyon ve makine kontrol uygulamaları için tasarlanmış güçlü bir HMI operatör panelidir.
