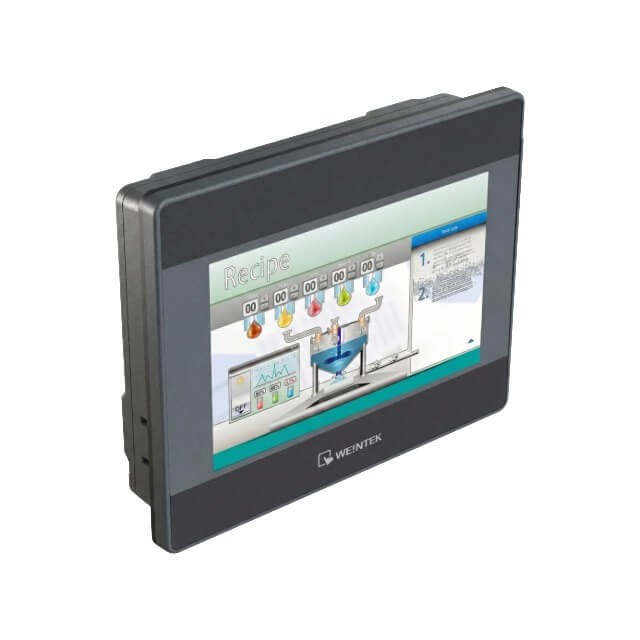

Weintek MT6050iP 4.3 inç HMI Operatör Paneli
Weintek MT6050iP, endüstriyel otomasyon ve makine kontrol uygulamalarında kullanılmak üzere geliştirilmiş 4.3 inç HMI operatör panelidir. 480 x 272 piksel çözünürlüğe sahip TFT LCD ekranı ve 65.536 renk desteği sayesinde makine ve proses bilgilerinin kolay şekilde izlenmesini ve kontrol edilmesini sağlar.
MT6050iP, 32 Bit RISC 400 MHz işlemci, 64 MB DDR2 RAM ve 128 MB dahili Flash belleğe sahiptir. Kompakt ve ince gövdesi sayesinde kontrol panolarında az yer kaplar. Fan gerektirmeyen soğutma sistemi, dahili güç izolasyonu ve IP65/NEMA4 uyumlu ön panel yapısı ile endüstriyel kullanım için tasarlanmıştır.
Ürün üzerinde bulunan RS-232 ve RS-485 haberleşme arayüzleri sayesinde PLC ve çeşitli otomasyon cihazlarıyla iletişim kurulabilir. COM1 RS-485 bağlantısı MPI 187.5K haberleşmesini destekler. USB bağlantısı ise proje aktarımı için kullanılabilir.
Öne Çıkan Özellikler
- Weintek iP Serisi HMI
- Model: MT6050iP
- 4.3 inç TFT LCD ekran
- 480 x 272 piksel çözünürlük
- 65.536 renk desteği
- 32 Bit RISC 400 MHz işlemci
- 64 MB DDR2 RAM
- 128 MB Flash bellek
- 4 telli rezistif dokunmatik ekran
- RS-232 ve RS-485 haberleşme
- MPI 187.5K desteği
- USB 2.0 bağlantısı
- Dahili RTC
- Dahili güç izolasyonu
- Fansız soğutma sistemi
- 24 V DC besleme
- Kompakt ve ince tasarım
- NEMA4 / IP65 uyumlu ön panel
Ekran Özellikleri
MT6050iP, 4.3 inç TFT LCD ekran ile 480 x 272 piksel çözünürlük sunar. LED arka aydınlatma ve 65.536 renk desteği, otomasyon ekranlarının ve proses bilgilerinin net şekilde görüntülenmesine olanak sağlar.
- Ekran Boyutu: 4.3 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 480 x 272 piksel
- Renk Sayısı: 65.536
- Parlaklık: 500 cd/m²
- Kontrast Oranı: 500:1
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
Dokunmatik Panel
Weintek MT6050iP, operatörlerin ekran üzerinden komut ve parametre girişi yapabilmesi için 4 telli rezistif dokunmatik panel kullanır.
- Dokunmatik Tipi: 4 telli analog rezistif
- Hassasiyet: X ±2%, Y ±2%
- Işık Geçirgenliği: %80'den fazla
- Dokunmatik Ömrü: En az 1 milyon aktivasyon
İşlemci ve Bellek
- İşlemci: 32 Bit RISC
- İşlemci Hızı: 400 MHz
- RAM: 64 MB DDR2
- Flash Bellek: 128 MB
- RTC: Dahili
Haberleşme ve Bağlantı
MT6050iP, farklı endüstriyel otomasyon cihazlarıyla haberleşmek için seri iletişim arayüzleri sunar. Özellikle RS-485 üzerinden MPI 187.5K desteği, Siemens tabanlı otomasyon sistemleriyle entegrasyon açısından avantaj sağlar.
- COM1: RS-232 / RS-485 2W / RS-485 4W
- COM3: RS-485 2W
- MPI: 187.5K desteği
- USB: USB 2.0 Client
- Ethernet: Bulunmamaktadır
- USB Host: Bulunmamaktadır
- CAN Bus: Bulunmamaktadır
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 250 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 128 x 102 x 32 mm
- Panel Kesim Ölçüsü: 119 x 93 mm
- Ağırlık: Yaklaşık 0.25 kg
- Montaj: Panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP65
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Soğutma: Fansız
- Şok Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Yazılım ve Proje Özellikleri
- EasyBuilder8000 desteği
- Minimum yazılım sürümü: EasyBuilder8000 V4.65.06
- Maksimum proje boyutu: 16 MB
- Veri örnekleme / Event Log / Recipe alanı: 48 MB
Standartlar ve Sertifikalar
- CE
- FCC
- NEMA4
- IP65 uyumlu ön panel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Üretim hatları
- Proses izleme
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Otomasyon ve kontrol uygulamaları
Weintek MT6050iP Avantajları
- 4.3 inç kompakt ekranı sayesinde dar pano alanlarında kullanılabilir.
- 480 x 272 çözünürlük ve 65.536 renk desteği sunar.
- 400 MHz 32 Bit RISC işlemcisi temel HMI uygulamaları için uygun performans sağlar.
- RS-232 ve RS-485 seri haberleşme seçenekleri sunar.
- MPI 187.5K desteği ile uyumlu otomasyon sistemlerine bağlanabilir.
- Dahili güç izolasyonu endüstriyel kullanım güvenilirliğini artırır.
- Fansız tasarımı bakım ihtiyacını azaltır.
- NEMA4/IP65 uyumlu ön paneli pano uygulamalarına uygundur.
- Kompakt ve ince gövdesi sayesinde kontrol panosunda yer tasarrufu sağlar.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: MT6050iP
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek MT6050iP, 4.3 inç 480 x 272 TFT LCD ekranı, 400 MHz 32 Bit RISC işlemcisi, 64 MB RAM, 128 MB Flash belleği, RS-232 ve RS-485 haberleşme arayüzleri ile endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş kompakt HMI operatör panelidir.
