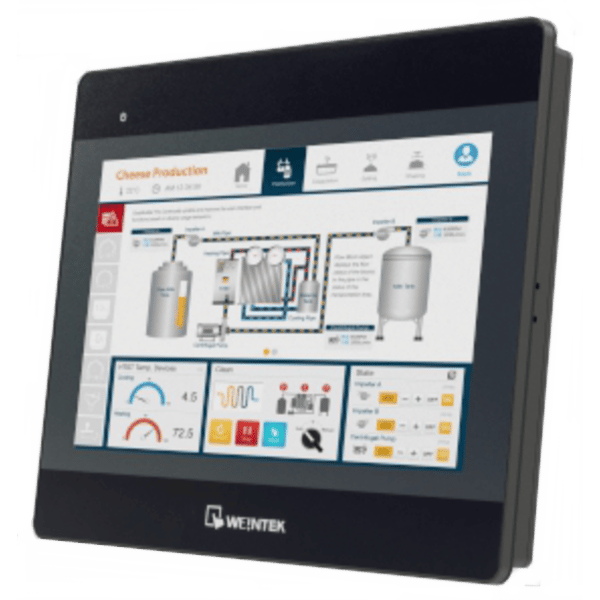

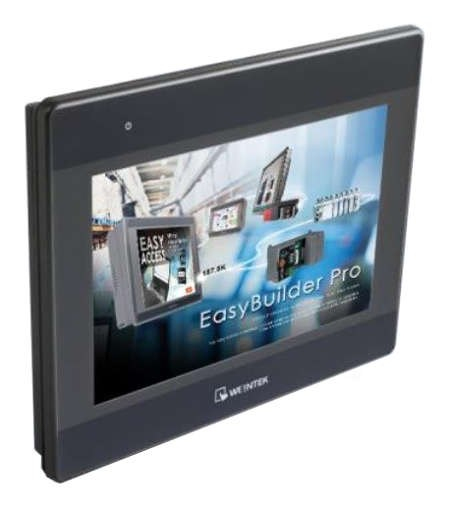

Weintek MT6103iP 10.1 inç HMI Operatör Paneli
Weintek MT6103iP, endüstriyel otomasyon, makine kontrolü ve proses izleme uygulamaları için geliştirilmiş 10.1 inç HMI operatör panelidir. 1024 x 600 piksel çözünürlüğe sahip TFT LCD ekranı, 16.2 milyon renk desteği ve geniş görüş açısı sayesinde makine ve proses bilgilerinin net şekilde görüntülenmesini sağlar.
MT6103iP, 32 Bit RISC Cortex-A8 600 MHz işlemci, 128 MB RAM ve 128 MB Flash belleğe sahiptir. 4 telli rezistif dokunmatik ekranı, operatörlerin makine parametrelerini görüntülemesine, komut girmesine ve otomasyon süreçlerini kontrol etmesine olanak tanır.
Ürün üzerinde RS-232 ve RS-485 seri haberleşme arayüzleri bulunur. COM2 üzerinden RS-485 2W/4W ve COM3 üzerinden RS-485 2W bağlantısı kullanılabilir. Ayrıca COM1 üzerinden RS-232 4W haberleşme desteği sunar. MT6103iP'de Ethernet, CAN Bus, HDMI, ses çıkışı ve video girişi bulunmamaktadır.
Öne Çıkan Özellikler
- Weintek iP Serisi HMI
- Model: MT6103iP
- 10.1 inç TFT LCD ekran
- 1024 x 600 piksel çözünürlük
- 16.2 milyon renk desteği
- 32 Bit RISC Cortex-A8 600 MHz işlemci
- 128 MB RAM
- 128 MB Flash bellek
- 4 telli rezistif dokunmatik ekran
- RS-232 haberleşme
- RS-485 2W / 4W haberleşme
- USB 2.0 Host bağlantısı
- Micro USB 2.0 Client bağlantısı
- Dahili RTC
- Dahili güç izolasyonu
- 24 V DC besleme
- Fansız tasarım
- NEMA4 / IP65 uyumlu ön panel
Ekran Özellikleri
MT6103iP, 10.1 inç TFT LCD ekran ile 1024 x 600 piksel çözünürlük sunar. 400 cd/m² parlaklık, 600:1 kontrast oranı ve 16.2 milyon renk desteği sayesinde HMI ekranlarının ayrıntılı ve rahat şekilde görüntülenmesini sağlar.
- Ekran Boyutu: 10.1 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 1024 x 600 piksel
- Renk Sayısı: 16.2 milyon
- Parlaklık: 400 cd/m²
- Kontrast Oranı: 600:1
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 25.000 saatten fazla
- Görüş Açısı: 60° / 60° / 70° / 70°
Dokunmatik Panel
Weintek MT6103iP, operatörlerin ekran üzerinden komut ve veri girişi yapabilmesi için 4 telli rezistif dokunmatik panel kullanır.
- Dokunmatik Tipi: 4 telli rezistif
- Hassasiyet: X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: 32 Bit RISC Cortex-A8
- İşlemci Hızı: 600 MHz
- RAM: 128 MB
- Flash Bellek: 128 MB
- RTC: Dahili
Haberleşme ve Bağlantı
MT6103iP, PLC ve diğer otomasyon cihazlarıyla seri haberleşme için farklı RS-232 ve RS-485 bağlantı seçenekleri sunar.
- COM1: RS-232 4W
- COM2: RS-485 2W / 4W
- COM3: RS-485 2W veya RS-232 2W
- USB Host: 1 x USB 2.0
- USB Client: 1 x Micro USB 2.0
- Ethernet: Bulunmamaktadır
- CAN Bus: Bulunmamaktadır
- HDMI: Bulunmamaktadır
- Ses Çıkışı: Bulunmamaktadır
- Video Girişi: Bulunmamaktadır
- SD Kart Yuvası: Bulunmamaktadır
Not: COM3 aynı anda hem RS-232 hem RS-485 olarak kullanılmaz; bağlantı konfigürasyonuna göre ilgili haberleşme tipi seçilir. Ayrıca COM1 RS-232 kullanılırken COM3 RS-232 ile birlikte kullanımda yalnızca Tx ve Rx hatları kullanılabilir.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 650 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 271 x 213 x 36.4 mm
- Panel Kesim Ölçüsü: 260 x 202 mm
- Ağırlık: Yaklaşık 1 kg
- Montaj: Panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP65
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
- PCB Kaplama: Bulunmamaktadır
- Soğutma: Fansız
Yazılım
MT6103iP, Weintek'in EasyBuilder Pro yazılımı ile HMI projelerinin hazırlanmasına ve cihaza aktarılmasına olanak tanır. iP Serisi, eski EB8000 yazılımından EasyBuilder Pro platformuna geçiş avantajı sunar.
- Yazılım: EasyBuilder Pro
- VNC Server: Desteklenir
- FTP Bellek Erişimi: Desteklenir
- Maksimum Proje Boyutu: 16 MB
- Arşiv için ayrılabilir bellek: 48 MB
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Üretim hatları
- Proses izleme
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Otomasyon kontrol sistemleri
- Endüstriyel proses uygulamaları
Weintek MT6103iP Avantajları
- 10.1 inç geniş ekran ile rahat operatör kullanımı sağlar.
- 1024 x 600 çözünürlük ve 16.2 milyon renk desteği sunar.
- 600 MHz Cortex-A8 işlemciye sahiptir.
- 128 MB RAM ve 128 MB Flash bellek sunar.
- RS-232 ve RS-485 haberleşme seçenekleri sayesinde PLC ve otomasyon cihazlarıyla iletişim kurabilir.
- USB Host ve Micro USB Client bağlantıları bulunur.
- Dahili güç izolasyonu endüstriyel kullanım güvenilirliğini artırır.
- NEMA4/IP65 uyumlu ön panel pano uygulamalarına uygundur.
- Kompakt plastik gövdesi sayesinde kontrol panolarına kolayca monte edilebilir.
Standartlar ve Sertifikalar
- CE
- NEMA4
- IP65 uyumlu ön panel
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: MT6103iP
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek MT6103iP, 10.1 inç 1024 x 600 TFT LCD ekranı, 600 MHz Cortex-A8 işlemcisi, 128 MB RAM, 128 MB Flash belleği ve RS-232 / RS-485 haberleşme seçenekleriyle endüstriyel otomasyon, makine kontrolü ve proses izleme uygulamaları için geliştirilmiş HMI operatör panelidir.
