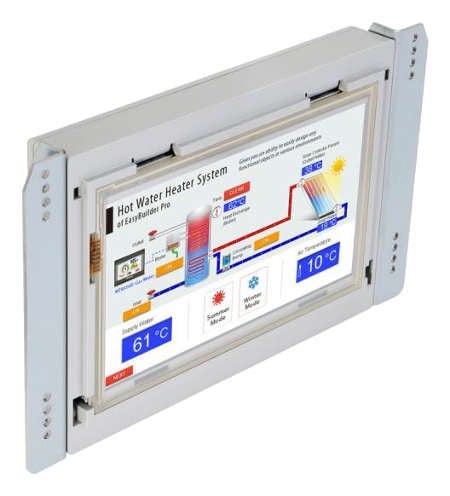

Weintek MT8070iER 7 inç HMI Operatör Paneli
Weintek MT8070iER, endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş 7 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüğe sahip TFT LCD ekranı, 16.7 milyon renk desteği ve LED arka aydınlatması ile makine ve proses bilgilerinin kolay şekilde görüntülenmesini sağlar.
MT8070iER; 32 Bit RISC Cortex-A8 600 MHz işlemci, 128 MB RAM ve 128 MB Flash belleğe sahiptir. 4 telli rezistif dokunmatik ekranı sayesinde operatörlerin makine parametrelerini görüntülemesine, veri girişi yapmasına ve otomasyon sistemlerini kontrol etmesine olanak tanır.
Ürün üzerinde 10/100 Base-T Ethernet bağlantısının yanı sıra RS-232 ve RS-485 seri haberleşme arayüzleri bulunur. COM1 üzerinden RS-232 veya RS-485 2W/4W, COM3 üzerinden RS-485 2W haberleşme yapılabilir. RS-485 arayüzlerinde çift izolasyon bulunması, karmaşık topraklama koşullarındaki uygulamalarda güvenilir iletişim sağlar.
Öne Çıkan Özellikler
- Weintek iE Serisi HMI
- Model: MT8070iER
- 7 inç TFT LCD ekran
- 800 x 480 piksel çözünürlük
- 16.7 milyon renk
- 32 Bit RISC Cortex-A8 600 MHz işlemci
- 128 MB RAM
- 128 MB Flash bellek
- 4 telli rezistif dokunmatik ekran
- 10/100 Base-T Ethernet
- RS-232 haberleşme
- RS-485 2W / 4W haberleşme
- USB 2.0 Host bağlantısı
- Dahili RTC
- RS-485 çift izolasyon
- Fansız soğutma sistemi
- 24 V DC besleme
- NEMA4 / IP65 uyumlu ön panel
Ekran Özellikleri
MT8070iER, 7 inç TFT LCD ekran ile 800 x 480 piksel çözünürlük sunar. 400 cd/m² parlaklık, 800:1 kontrast oranı ve 16.7 milyon renk desteği ile endüstriyel uygulamalarda net ve ayrıntılı görüntü sağlar.
- Ekran Boyutu: 7 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 800 x 480 piksel
- Renk Sayısı: 16.7 milyon
- Parlaklık: 400 cd/m²
- Kontrast Oranı: 800:1
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
- Dokunmatik Panel: 4 telli rezistif
İşlemci ve Bellek
- İşlemci: 32 Bit RISC Cortex-A8
- İşlemci Hızı: 600 MHz
- RAM: 128 MB
- Flash Bellek: 128 MB
- RTC: Dahili
Haberleşme ve Bağlantı
Weintek MT8070iER, PLC'ler ve diğer endüstriyel otomasyon cihazlarıyla haberleşmek için Ethernet ve seri haberleşme seçenekleri sunar.
- Ethernet: 10/100 Base-T x 1
- COM1: RS-232 / RS-485 2W / 4W
- COM3: RS-485 2W
- USB Host: USB 2.0 x 1
- RS-485 Çift İzolasyon: Var
- CAN Bus: Bulunmamaktadır
- HDMI: Bulunmamaktadır
- Ses Çıkışı: Bulunmamaktadır
- SD Kart Yuvası: Bulunmamaktadır
COM1 ve COM3 RS-485 arayüzleri MPI 187.5K haberleşmesini destekler; ancak bu kullanımda iki arayüzün aynı anda MPI olarak kullanılmaması gerekir.
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: 350 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 189,6 x 137,1 x 34,3 mm
- Panel Kesim Ölçüsü: 174,6 x 113,6 mm
- Panel Kalınlığı: 1,5 – 3,5 mm
- Ağırlık: Yaklaşık 520 g
- Montaj: Arka montaj

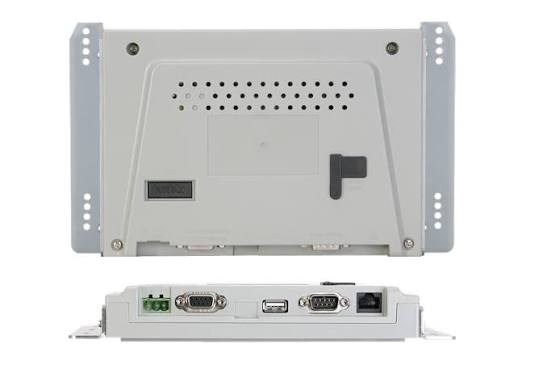

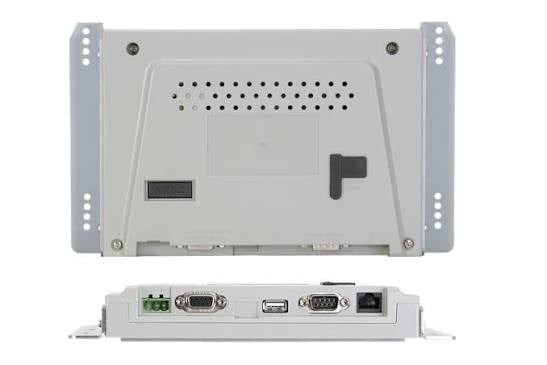

MT8070iER'in arka montaj yapısı, cihazın kontrol panosuna gömülü olarak konumlandırılmasını sağlar. Bu yapı özellikle ön yüzün pano yüzeyiyle daha bütünleşik olması gereken uygulamalar için uygundur.
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP65
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90, yoğuşmasız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
- PCB Kaplama: Var
- Soğutma: Fansız
Not: IP65 koruma seviyesi, uygun overlay uygulanması ve ekran çevresinin doğru şekilde kapatılması şartıyla sağlanabilir.
Yazılım
MT8070iER, EasyBuilder Pro yazılımı ile HMI projelerinin hazırlanmasını ve cihaza aktarılmasını destekler. EasyBuilder Pro'nun V3.00.01 veya daha yeni sürümleriyle kullanılabilir.
- Programlama Yazılımı: EasyBuilder Pro
- Minimum EasyBuilder Pro Sürümü: V3.00.01
- Weincloud / EasyAccess: Opsiyonel
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Üretim hatları
- Proses izleme
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Otomasyon kontrol sistemleri
- Endüstriyel proses uygulamaları
Weintek MT8070iER Avantajları
- 7 inç geniş TFT ekran ile rahat operatör kullanımı sağlar.
- 800 x 480 çözünürlük ve 16.7 milyon renk desteği sunar.
- 600 MHz Cortex-A8 işlemciye sahiptir.
- 128 MB RAM ve 128 MB Flash bellek sunar.
- Ethernet üzerinden endüstriyel ağlara bağlanabilir.
- RS-232 ve RS-485 haberleşme seçenekleri sunar.
- RS-485 çift izolasyon tasarımı ile güvenilir haberleşme sağlar.
- USB Host bağlantısı bulunur.
- Fansız tasarım sayesinde hareketli soğutma parçalarına ihtiyaç duymaz.
- Arka montaj yapısı sayesinde gömme pano uygulamalarına uygundur.
- NEMA4 / IP65 uyumlu ön panel yapısı sunar.
Standartlar ve Sertifikalar
- CE
- cULus Listed
- NEMA4 / IP65 uyumlu ön panel
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: MT8070iER
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek MT8070iER, 7 inç 800 x 480 TFT ekranı, 600 MHz Cortex-A8 işlemcisi, 128 MB RAM ve 128 MB Flash belleği, Ethernet, RS-232 ve RS-485 haberleşme seçenekleri ile endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş HMI operatör panelidir.
