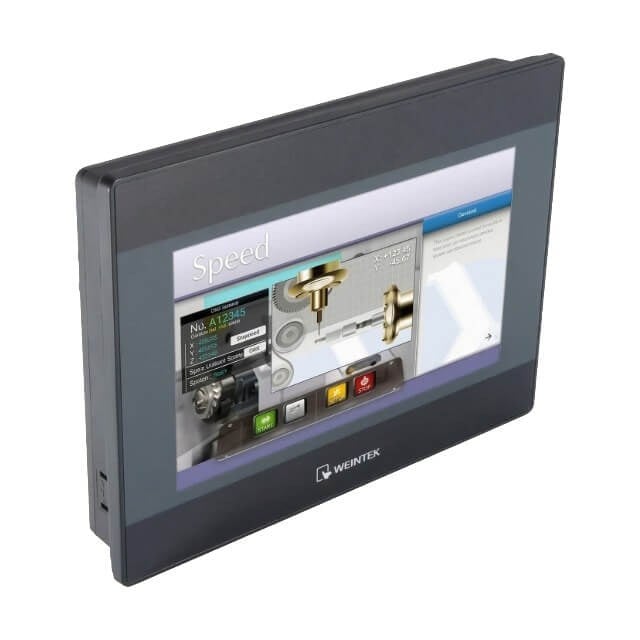

Weintek MT8070iP 7 inç HMI Operatör Paneli
Weintek MT8070iP, endüstriyel otomasyon, makine kontrolü ve proses izleme uygulamaları için geliştirilmiş 7 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüğe sahip TFT LCD ekranı, 65.536 renk desteği ve 4 telli rezistif dokunmatik paneli ile operatörlere kullanışlı bir görsel kontrol arayüzü sunar.
MT8070iP, 32 Bit RISC 400 MHz işlemci, 64 MB RAM ve 128 MB dahili Flash belleğe sahiptir. Dahili Ethernet bağlantısı sayesinde endüstriyel ağlara bağlanabilir. RS-232 ve RS-485 haberleşme arayüzleri ise PLC ve diğer otomasyon ekipmanlarıyla seri haberleşme için kullanılabilir.
Fansız soğutma sistemi, dahili RTC, güç izolasyonu ve NEMA4 / IP65 uyumlu ön panel yapısı sayesinde MT8070iP, kontrol panolarında ve endüstriyel ortamlarda güvenilir bir HMI çözümü olarak kullanılabilir.
Öne Çıkan Özellikler
- Weintek iP Serisi HMI
- Model: MT8070iP
- 7 inç TFT LCD ekran
- 800 x 480 piksel çözünürlük
- 65.536 renk desteği
- 32 Bit RISC 400 MHz işlemci
- 64 MB RAM
- 128 MB Flash bellek
- 4 telli rezistif dokunmatik ekran
- RS-232 haberleşme
- RS-485 2W/4W haberleşme
- 10/100 Base-T Ethernet
- USB Host ve USB Client bağlantısı
- Dahili RTC
- Dahili güç izolasyonu
- Fansız soğutma sistemi
- 24 V DC besleme
- NEMA4 / IP65 uyumlu ön panel
Ekran Özellikleri
Weintek MT8070iP, 7 inç TFT LCD ekran ile 800 x 480 piksel çözünürlük sunar. LED arka aydınlatma ve 65.536 renk desteği sayesinde otomasyon ekranları, makine parametreleri ve proses bilgileri net şekilde görüntülenebilir.
- Ekran Boyutu: 7 inç
- Ekran Tipi: TFT LCD
- Çözünürlük: 800 x 480 piksel
- Renk Sayısı: 65.536
- Parlaklık: 350 cd/m²
- Kontrast Oranı: 500:1
- Arka Aydınlatma: LED
- Arka Aydınlatma Ömrü: 30.000 saatten fazla
Dokunmatik Panel
MT8070iP, operatörlerin HMI ekranı üzerinden komut ve parametre girişi yapabilmesi için 4 telli rezistif dokunmatik panel kullanır.
- Dokunmatik Tipi: 4 telli rezistif
- Hassasiyet: X ±2%, Y ±2%
İşlemci ve Bellek
- İşlemci: 32 Bit RISC
- İşlemci Hızı: 400 MHz
- RAM: 64 MB
- Flash Bellek: 128 MB
- RTC: Dahili
Haberleşme ve Bağlantı
MT8070iP, PLC'ler ve diğer endüstriyel otomasyon cihazlarıyla haberleşmek için seri haberleşme portları ve Ethernet bağlantısı sunar.
- COM1: RS-232
- COM2: RS-485 2W / 4W
- Ethernet: 10/100 Base-T
- Ethernet Portu: 1 adet
- USB Host: 1 adet
- USB Client: 1 adet
Güç ve Elektriksel Özellikler
- Besleme Gerilimi: 24 ±20% V DC
- Güç Tüketimi: Yaklaşık 300 mA @ 24 V DC
- Güç İzolasyonu: Dahili
- Gerilim Dayanımı: 500 VAC / 1 dakika
- İzolasyon Direnci: 500 VDC'de 50 MΩ'dan fazla
Mekanik Özellikler
- Gövde Malzemesi: Plastik
- Boyutlar: 200.4 x 146.5 x 34 mm
- Panel Kesim Ölçüsü: 192 x 138 mm
- Ağırlık: Yaklaşık 0.52 kg
- Montaj: Pano / panel montajı
Koruma ve Çevresel Özellikler
- Ön Panel Koruması: NEMA4 / IP65
- Çalışma Sıcaklığı: 0 – 50 °C
- Depolama Sıcaklığı: -20 – 60 °C
- Bağıl Nem: %10 – %90 RH, yoğuşmasız
- Soğutma: Fansız
- Titreşim Dayanımı: 10 – 25 Hz, 2G, 30 dakika
Yazılım Özellikleri
- EasyBuilder8000 desteği
- Maksimum proje boyutu: 16 MB
- Arşiv / veri depolama alanı: 48 MB
- VNC Server desteği
- FTP bellek erişimi
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Üretim hatları
- Proses izleme
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
- Fabrika otomasyon sistemleri
Weintek MT8070iP Avantajları
- 7 inç geniş ekran ile rahat operatör kullanımı sağlar.
- 800 x 480 çözünürlük ve 65.536 renk desteği sunar.
- 400 MHz 32 Bit RISC işlemciye sahiptir.
- 10/100 Ethernet bağlantısı ile endüstriyel ağlara bağlanabilir.
- RS-232 ve RS-485 haberleşme seçenekleri sunar.
- USB Host ve USB Client bağlantıları sayesinde proje aktarımı ve çevre birimleri için kullanılabilir.
- Dahili güç izolasyonu endüstriyel kullanım güvenilirliğini artırır.
- Fansız tasarım bakım ihtiyacını azaltır.
- NEMA4/IP65 uyumlu ön paneli pano uygulamaları için uygundur.
- Kompakt plastik gövdesi sayesinde kontrol panolarına kolayca monte edilebilir.
GTİP Bilgileri
- GTİP Kodu: 8537.10.10.00.00
Barkod Bilgileri
- Üretici Ürün Kodu: MT8070iP
- EAN/GTIN: Belirtilmemiştir.
Sonuç
Weintek MT8070iP, 7 inç 800 x 480 TFT LCD ekranı, 400 MHz 32 Bit RISC işlemcisi, 64 MB RAM, 128 MB Flash belleği, Ethernet, RS-232 ve RS-485 haberleşme seçenekleriyle endüstriyel otomasyon ve makine kontrol uygulamaları için geliştirilmiş HMI operatör panelidir.
