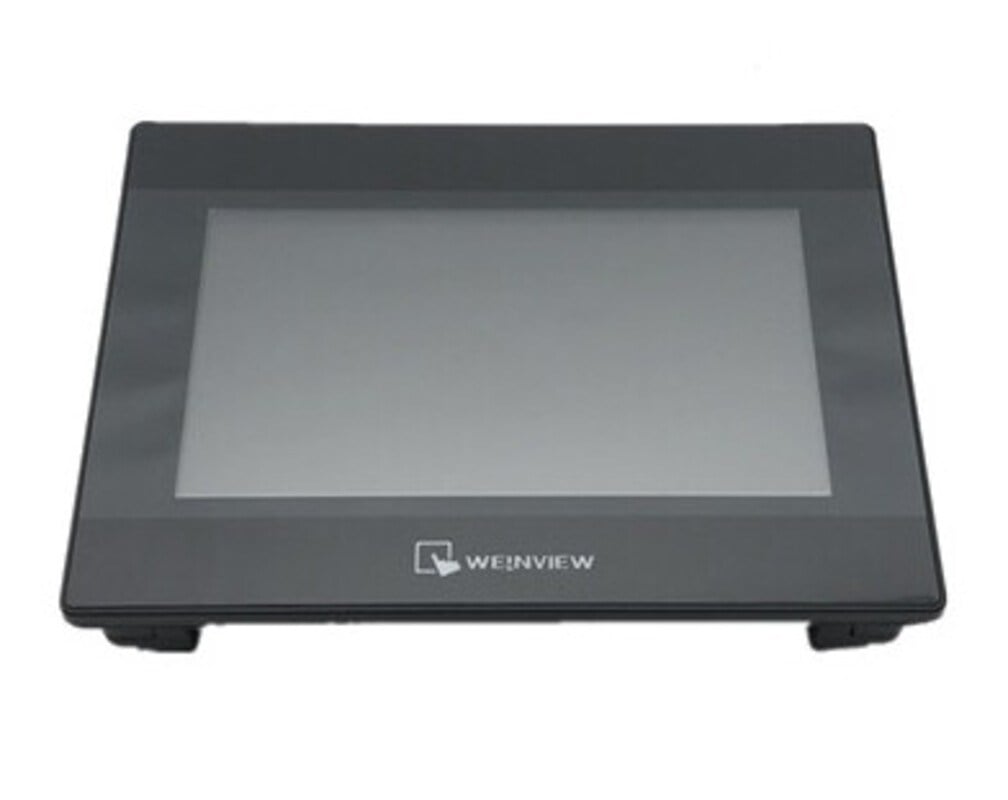

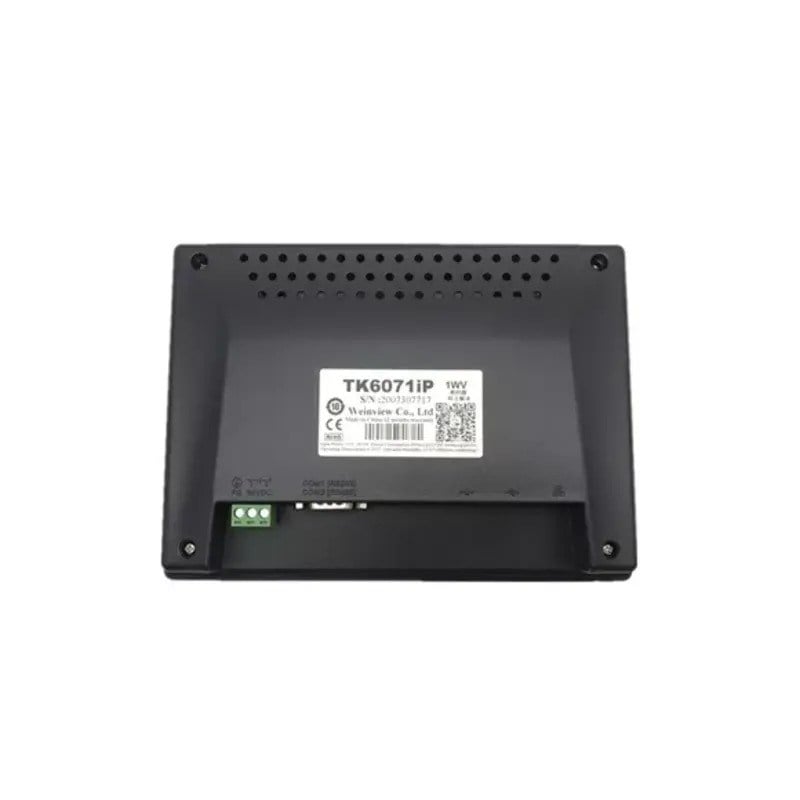

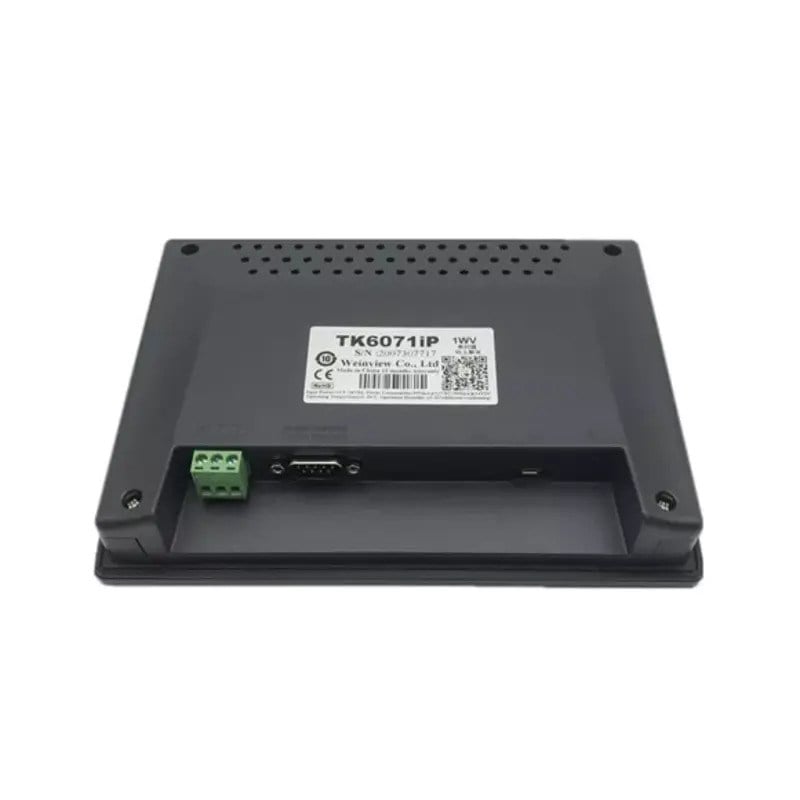

WEINTEK TK6071IP 7 inç HMI Operatör Paneli

WEINTEK TK6071IP, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla kullanılan 7 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüğe sahip TFT ekranı, 65536 renk desteği ve dokunmatik kullanım yapısı ile operatör-makine etkileşimi için pratik bir arayüz sunar.

TK6071IP, 32-bit RISC işlemci mimarisi, 7 inç TFT ekran, LED arka aydınlatma ve RS-232 / RS-485 seri haberleşme bağlantılarıyla farklı endüstriyel otomasyon uygulamalarında kullanılabilir. Ürün Ethernet portu içermeyen bir HMI modelidir. :contentReference[oaicite:1]{index=1}

Öne Çıkan Özellikler

• Orijinal WEINTEK HMI operatör paneli
• Model: TK6071IP
• 7 inç TFT renkli ekran
• 800 x 480 piksel çözünürlük
• 65536 renk desteği
• 4 telli analog rezistif dokunmatik panel
• LED arka aydınlatma
• 32-bit RISC işlemci
• 528 MHz işlemci hızı
• RS-232 ve RS-485 seri haberleşme
• Ethernet portu bulunmaz
• 24 V DC besleme
• Kompakt panel montaj yapısı

Teknik Özellikler

• Marka: WEINTEK
• Model: TK6071IP
• Ürün Tipi: HMI Operatör Paneli
• Ekran Boyutu: 7 inç
• Ekran Tipi: TFT LCD
• Çözünürlük: 800 x 480 piksel
• Renk Sayısı: 65536
• Dokunmatik Tipi: 4 telli analog rezistif
• Arka Aydınlatma: LED
• Arka Aydınlatma Ömrü: 30.000 saatten fazla
• İşlemci: 32-bit RISC
• İşlemci Hızı: 528 MHz
• Flash Bellek: 128 MB
• RAM: 64 MB
• Haberleşme: COM1 RS-232, COM2 RS-485 2W/4W
• Ethernet: Yok
• USB: USB bağlantısı
• Besleme Gerilimi: 24 V DC
• Güç Tüketimi: Yaklaşık 300 mA @ 24 V

Ekran ve Dokunmatik Özellikleri

WEINTEK TK6071IP, 7 inç TFT ekran ve 800 x 480 piksel çözünürlük sunar. 65536 renk desteği sayesinde makine ve proses ekranlarının anlaşılır şekilde görüntülenmesini sağlar. LED arka aydınlatma uzun süreli kullanım için tasarlanmıştır.

4 telli analog rezistif dokunmatik panel, operatörlerin ekran üzerinden komut girmesine ve proses parametrelerini kontrol etmesine olanak sağlar. :contentReference[oaicite:2]{index=2}

Haberleşme Özellikleri

TK6071IP modelinde RS-232 ve RS-485 seri haberleşme bağlantıları bulunmaktadır. RS-485 bağlantısı 2 telli veya 4 telli kullanım seçeneklerini destekler. Modelde Ethernet bağlantısı bulunmadığından, Ethernet tabanlı haberleşme gerektiren uygulamalarda uygun farklı bir WEINTEK modeli tercih edilmelidir. :contentReference[oaicite:3]{index=3}

Besleme ve Montaj

WEINTEK TK6071IP, 24 V DC besleme ile çalışır ve pano üzerine panel montajı için tasarlanmıştır. Yaklaşık 200,4 x 146,5 x 34 mm boyutlarındaki kompakt gövdesi, kontrol panolarında verimli kullanım sağlar.

• Besleme: 24 V DC
• Gövde Malzemesi: Endüstriyel plastik
• Boyutlar: Yaklaşık 200,4 x 146,5 x 34 mm
• Panel Kesim Ölçüsü: Yaklaşık 192 x 138 mm
• Ağırlık: Yaklaşık 0,52 kg
• Montaj: Panel montajı

Kullanım Alanları

• Endüstriyel otomasyon
• Makine otomasyonu
• PLC kontrol sistemleri
• Üretim makineleri
• Paketleme makineleri
• Proses kontrol sistemleri
• Enerji ve elektrik kontrol sistemleri
• Motor ve sürücü uygulamaları
• SCADA ve operatör izleme sistemleri
• Endüstriyel kontrol panoları

Avantajları

• 7 inç geniş ekranı sayesinde operatör arayüzlerinin rahat görüntülenmesini sağlar.
• Kompakt gövdesi kontrol panolarında yer tasarrufu sağlar.
• RS-232 ve RS-485 haberleşme bağlantıları farklı otomasyon cihazlarıyla entegrasyon imkanı sunar.
• Rezistif dokunmatik ekran operatör kontrolünü kolaylaştırır.
• 24 V DC besleme ile endüstriyel otomasyon sistemlerine kolayca entegre edilebilir.
• Makine ve proses kontrol uygulamaları için pratik bir HMI çözümüdür.

GTİP Bilgileri

• Gümrük Tarife Kodu: Ürün için doğrulanmış GTİP bilgisi üretici/ithalatçı beyanına göre kontrol edilmelidir.

Barkod Bilgisi

• Üretici Ürün Kodu: TK6071IP
• EAN/GTIN: Belirtilmemiştir.

Paket İçeriği

• 1 x WEINTEK TK6071IP HMI Operatör Paneli

Not

WEINTEK TK6071IP seçilirken uygulamanın ihtiyaç duyduğu ekran boyutu, haberleşme protokolleri, seri bağlantılar ve Ethernet gereksinimi dikkate alınmalıdır. TK6071IP modelinde Ethernet portu bulunmamaktadır. :contentReference[oaicite:4]{index=4}
