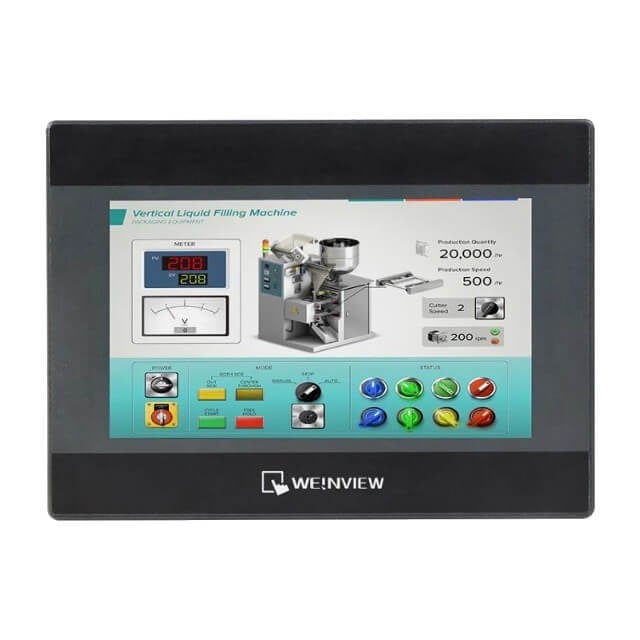

WEINTEK TK8072IP 7 inç Ethernetli HMI Operatör Paneli
WEINTEK TK8072IP, endüstriyel otomasyon sistemlerinde makine ve proseslerin izlenmesi ve kontrol edilmesi amacıyla kullanılan 7 inç HMI operatör panelidir. 800 x 480 piksel çözünürlüğe sahip TFT ekranı, 16.7 milyon renk desteği ve dokunmatik kullanım yapısı sayesinde operatör ile makine arasındaki etkileşimi kolaylaştırır.
TK8072IP, Dual-Core RISC işlemci mimarisi, 7 inç TFT ekranı ve Ethernet bağlantısı ile endüstriyel otomasyon uygulamalarında güvenilir bir HMI çözümü sunar. Kompakt plastik gövdesi sayesinde kontrol panolarına kolayca monte edilebilir.
Öne Çıkan Özellikler
- Orijinal WEINTEK HMI operatör paneli
- Model: TK8072IP
- 7 inç TFT renkli ekran
- 800 x 480 piksel çözünürlük
- 16.7 milyon renk desteği
- Dual-Core RISC işlemci mimarisi
- 528 MHz işlemci
- Ethernet bağlantısı
- RS-232 seri haberleşme
- RS-485 2W/4W seri haberleşme
- USB Host bağlantısı
- 24 V DC besleme
- Kompakt plastik gövde
- Panel montajına uygun tasarım
Teknik Özellikler
- Marka: WEINTEK
- Model: TK8072IP
- Ürün Tipi: HMI Operatör Paneli
- Ekran Boyutu: 7 inç
- Ekran Tipi: TFT
- Çözünürlük: 800 x 480 piksel
- Renk Sayısı: 16.7 milyon
- İşlemci Mimarisi: Dual-Core RISC
- İşlemci Hızı: 528 MHz
- Gövde Yapısı: Plastik kalıplı gövde
- Ethernet: Var
- Ethernet Hızı: 10/100 Base-T
- Seri Haberleşme: COM1 RS-232
- Seri Haberleşme: COM2 RS-485 2W/4W
- USB: USB 2.0 Host
- Besleme Gerilimi: 24 V DC ±20%
- Montaj Tipi: Panel montajı
- Gövde Boyutları: Yaklaşık 200.4 x 146.5 x 34 mm
- Panel Kesim Ölçüsü: Yaklaşık 192 x 138 mm
Ekran ve Dokunmatik Özellikleri
WEINTEK TK8072IP, 7 inç TFT ekran ve 800 x 480 piksel çözünürlük sunar. 16.7 milyon renk desteği sayesinde makine ve proses bilgileri ayrıntılı ve anlaşılır şekilde görüntülenebilir.
LED arka aydınlatmalı ekran yapısı ve dokunmatik panel, operatörlerin makine parametrelerini görüntülemesine, kontrol komutlarını girmesine ve proses durumunu takip etmesine olanak sağlar.
Ethernet ve Haberleşme Özellikleri
TK8072IP Ethernet bağlantısına sahip bir HMI modelidir. Ethernet arayüzü, HMI ile PLC, endüstriyel kontrolörler ve diğer ağ bağlantılı otomasyon cihazları arasında haberleşme kurulmasına olanak sağlar.
Üründe ayrıca RS-232 ve RS-485 seri haberleşme bağlantıları bulunmaktadır. RS-485 arayüzü 2 telli veya 4 telli bağlantı seçeneklerini destekler.
İşlemci ve Donanım
Dual-Core RISC işlemci mimarisine sahip WEINTEK TK8072IP, endüstriyel otomasyon uygulamalarında HMI ekranlarının ve operatör arayüzlerinin hızlı şekilde çalıştırılması için tasarlanmıştır. Kompakt plastik gövde yapısı, pano içindeki alanın verimli kullanılmasına yardımcı olur.
Besleme ve Montaj
WEINTEK TK8072IP, 24 V DC ±20% besleme ile çalışır. Panel montajına uygun tasarımı sayesinde makine ve kontrol panolarına kolayca entegre edilebilir.
- Besleme: 24 V DC ±20%
- Gövde: Plastik kalıplı yapı
- Montaj: Panel montajı
- Boyutlar: Yaklaşık 200.4 x 146.5 x 34 mm
- Panel Kesim: Yaklaşık 192 x 138 mm
Kullanım Alanları
- Endüstriyel otomasyon
- Makine otomasyonu
- PLC kontrol sistemleri
- Üretim makineleri
- Paketleme makineleri
- Proses kontrol sistemleri
- Motor ve sürücü uygulamaları
- Enerji izleme sistemleri
- Endüstriyel kontrol panoları
- Makine operatör arayüzleri
Avantajları
- 7 inç geniş ekranı sayesinde operatör arayüzlerinin rahat görüntülenmesini sağlar.
- 16.7 milyon renk desteği ile ayrıntılı grafik ve proses ekranları oluşturulabilir.
- Dual-Core RISC işlemcisi hızlı ve verimli HMI performansı sunar.
- Ethernet bağlantısı sayesinde ağ tabanlı otomasyon sistemlerine entegre edilebilir.
- RS-232 ve RS-485 haberleşme bağlantıları farklı otomasyon cihazlarıyla bağlantı imkanı sunar.
- Kompakt plastik gövdesi kontrol panolarında verimli kullanım sağlar.
- 24 V DC besleme ile endüstriyel otomasyon sistemlerine kolayca entegre edilebilir.
GTİP Bilgileri
- Gümrük Tarife Kodu: Ürün için doğrulanmış GTİP bilgisi üretici/ithalatçı beyanına göre kontrol edilmelidir.
Barkod Bilgisi
- Üretici Ürün Kodu: TK8072IP
- EAN/GTIN: Belirtilmemiştir.
Paket İçeriği
- 1 x WEINTEK TK8072IP HMI Operatör Paneli
Not
WEINTEK TK8072IP seçilirken ekran boyutu, çözünürlük, Ethernet bağlantısı, seri haberleşme arayüzleri ve uygulamanın ihtiyaç duyduğu otomasyon protokolleri dikkate alınmalıdır. Ürün, endüstriyel makine ve proses kontrol uygulamalarında operatör arayüzü olarak kullanılabilir.
