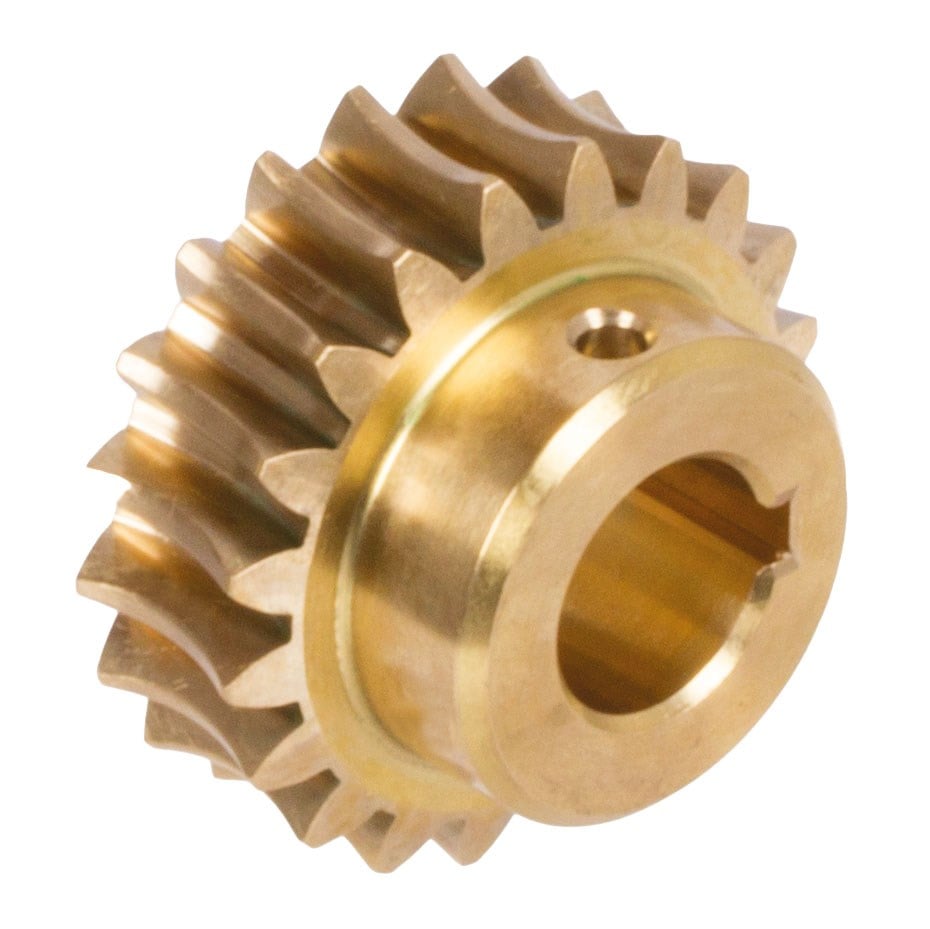

Mädler 32060400 Hassas Sonsuz Dişli Çark 25 mm i=4:1 20 Diş
Mädler 32060400, hassas mekanik güç aktarımı ve hareket iletimi uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün, 25 mm eksen mesafesi, 4:1 çevrim oranı ve 20 diş yapısıyla Mädler hassas sonsuz dişli sistemleri içerisinde yer alır.
Mädler 32060400 sonsuz dişli çark, modül 1,4 ve 20°29' helis açısına sahiptir. CuZn37Mn3Al2Si pirinç malzemeden üretilen ürünün dış çapı 33,5 mm ve maksimum tork değeri 5,1 Nm'dir.
Mädler 32060400 Hassas Sonsuz Dişli Özellikleri
- 25 mm eksen mesafesi
- 4:1 dişli oranı
- 20 diş
- Modül 1,4
- 20°29' helis açısı
- 33,5 mm dış çap
- 5,1 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° kavrama açısı
- Sağ yönlü hassas sonsuz dişli sistemi
- Yaklaşık 80 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Ürün Kodu |
32060400 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Eksen Mesafesi |
25 mm |
| Çevrim Oranı |
4:1 |
| Modül |
1,4 |
| Diş Sayısı |
20 |
| Helis Açısı |
20°29' |
| Dış Çap |
33,5 mm |
| Maksimum Tork |
5,1 Nm |
| Malzeme |
CuZn37Mn3Al2Si Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
80 g |
4:1 Hassas Sonsuz Dişli Çark
Mädler 32060400, 4:1 çevrim oranıyla mekanik hız düşürme ve hareket aktarımı gereken uygulamalar için tasarlanmıştır. 20 dişli yapı ve modül 1,4 değeri, hassas sonsuz dişli mekanizmalarında kontrollü hareket aktarımı sağlar.
25 mm eksen mesafesi sayesinde uygun Mädler sonsuz vida ile birlikte kompakt mekanik tahrik sistemlerinde kullanılabilir. Üreticiye göre sonsuz dişli çark, aynı eksen mesafesine ve aynı çevrim oranına sahip sonsuz vida ile eşleştirilmelidir.
CuZn37Mn3Al2Si Pirinç Malzeme
Mädler 32060400, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Pirinç sonsuz dişli çark yapısı, uygun sonsuz vida ile birlikte hassas mekanik güç aktarım sistemlerinde kullanılmak üzere tasarlanmıştır.
5,1 Nm Maksimum Tork
Üretici teknik verilerine göre Mädler 32060400 için maksimum tork değeri 5,1 Nm'dir. Bu değer, üreticinin belirttiği referans çalışma koşullarında ve sonsuz mil giriş hızının 2800 dev/dak olduğu durumda verilmiştir.
Uyumlu Sonsuz Vida Seçimi
Mädler 32060400 tek başına bir sonsuz dişli mekanizmasının tamamını oluşturmaz. Doğru çalışma için aynı 25 mm eksen mesafesine ve 4:1 çevrim oranına sahip uygun Mädler sonsuz vida ile takım olarak kullanılması gerekir.
Kullanım Alanları
- Makine ve otomasyon sistemleri
- Mekanik güç aktarım uygulamaları
- Sonsuz dişli mekanizmaları
- Hız düşürme sistemleri
- Hassas hareket mekanizmaları
- Özel makine imalatı
- Endüstriyel tahrik sistemleri
- Robotik ve otomasyon uygulamaları
- Mekanik aktarma sistemleri
- Konveyör ve benzeri tahrik mekanizmaları
Mädler 32060400 Neden Tercih Edilir?
Mädler 32060400 Hassas Sonsuz Dişli Çark, 25 mm eksen mesafesi ve 4:1 çevrim oranıyla hassas mekanik güç aktarım uygulamaları için geliştirilmiştir. Modül 1,4, 20 diş ve 33,5 mm dış çap değerleri, kompakt sonsuz dişli mekanizmalarında kontrollü hareket aktarımına olanak sağlar.
CuZn37Mn3Al2Si pirinç malzemesi ve 5,1 Nm maksimum tork kapasitesiyle Mädler hassas sonsuz dişli sistemlerinde kullanılabilen ürün; makine imalatı, otomasyon, robotik ve özel mekanik konstrüksiyonlarda değerlendirilebilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32060400 Hassas Sonsuz Dişli Çark; 25 mm eksen mesafesi, 4:1 çevrim oranı, 20 diş ve modül 1,4 özellikleriyle hassas mekanik güç aktarımı ve hareket kontrol uygulamaları için profesyonel bir çözümdür.
