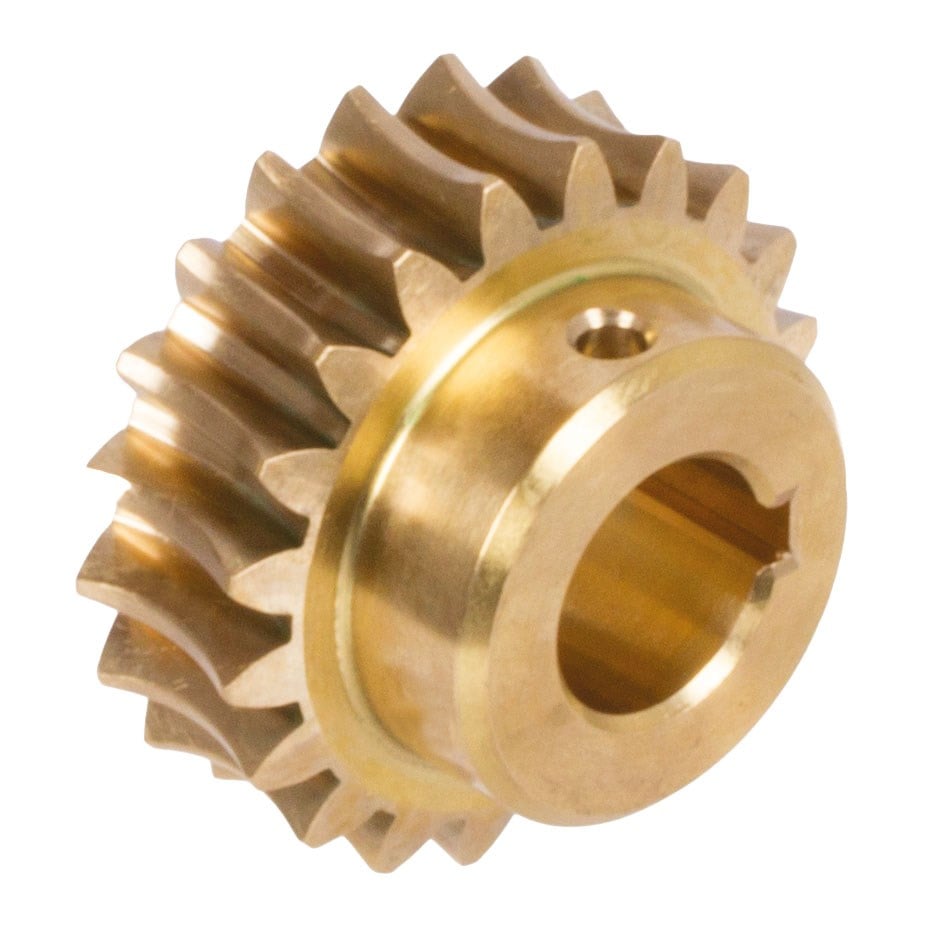

Mädler 32060600 Hassas Sonsuz Dişli Çark 25 mm i=6,5:1 26 Diş
Mädler 32060600, hassas mekanik güç aktarımı ve hareket iletimi uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün 25 mm eksen mesafesi, 6,5:1 çevrim oranı ve 26 diş yapısıyla Mädler hassas sonsuz dişli sistemleri içerisinde yer alır.
Mädler 32060600 sonsuz dişli çark, 1,15 modül ve 13°52' helis açısına sahiptir. CuZn37Mn3Al2Si özel pirinç malzemeden üretilen ürünün dış çapı 34,8 mm ve maksimum tork değeri 6,0 Nm'dir.
Mädler 32060600 Hassas Sonsuz Dişli Özellikleri
- 25 mm eksen mesafesi
- 6,5:1 dişli oranı
- 26 diş
- Modül 1,15
- 13°52' helis açısı
- 34,8 mm dış çap
- 6,0 Nm maksimum tork
- CuZn37Mn3Al2Si özel pirinç malzeme
- 15° kavrama açısı
- Sağ yönlü hassas sonsuz dişli sistemi
- Yaklaşık 80 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Ürün Kodu |
32060600 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Eksen Mesafesi |
25 mm |
| Çevrim Oranı |
6,5:1 |
| Modül |
1,15 |
| Diş Sayısı |
26 |
| Helis Açısı |
13°52' |
| Dış Çap |
34,8 mm |
| Maksimum Tork |
6,0 Nm |
| Malzeme |
CuZn37Mn3Al2Si Özel Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
80 g |
6,5:1 Hassas Sonsuz Dişli Çark
Mädler 32060600, 6,5:1 çevrim oranına sahip hassas sonsuz dişli çarktır. 26 dişli yapısı ve 1,15 modül değeri sayesinde kontrollü hız düşürme, hareket aktarımı ve mekanik güç aktarımı gereken sistemlerde kullanılabilir.
25 mm eksen mesafesi, Mädler'in aynı eksen mesafesine sahip uygun sonsuz vidalarıyla kompakt mekanik tahrik sistemleri oluşturulmasına olanak sağlar.
CuZn37Mn3Al2Si Özel Pirinç
Mädler 32060600, CuZn37Mn3Al2Si özel pirinçten üretilmiştir. Üretici, bu sonsuz dişli çarkların yalnızca aynı eksen mesafesine ve aynı çevrim oranına sahip sonsuz vidalarla set olarak kullanılmasını belirtmektedir.
6,0 Nm Maksimum Tork
Üretici teknik verilerine göre Mädler 32060600 için maksimum tork değeri 6,0 Nm'dir. Mädler'ın ürün verilerinde bu değer, sonsuz mil giriş hızının 2800 dev/dak olduğu referans çalışma koşulu için belirtilmektedir.
Uyumlu Sonsuz Vida Seçimi
Mädler 32060600 bir sonsuz dişli çarkıdır ve komple bir sonsuz dişli mekanizması oluşturmak için uygun bir sonsuz vida ile eşleştirilmelidir. Doğru eşleşme için 25 mm eksen mesafesi ve 6,5:1 çevrim oranının aynı olması gerekir.
Kullanım Alanları
- Makine imalatı
- Endüstriyel otomasyon sistemleri
- Mekanik güç aktarım sistemleri
- Sonsuz dişli mekanizmaları
- Hız düşürme uygulamaları
- Hassas hareket mekanizmaları
- Robotik sistemler
- Özel makine tasarımları
- Endüstriyel tahrik sistemleri
- Mekanik aktarma uygulamaları
Mädler 32060600 Neden Tercih Edilir?
Mädler 32060600 Hassas Sonsuz Dişli Çark, 25 mm eksen mesafesi, 6,5:1 çevrim oranı, 26 diş ve 1,15 modül özellikleriyle kompakt ve kontrollü mekanik güç aktarımı için tasarlanmıştır. 34,8 mm dış çapı ve 6,0 Nm maksimum tork değeri ile farklı makine ve otomasyon uygulamalarında değerlendirilebilir.
CuZn37Mn3Al2Si özel pirinç malzeme ve Mädler hassas dişli sistemiyle uyumlu yapısı sayesinde makine imalatı, otomasyon, robotik ve özel mekanik konstrüksiyonlarda kullanılabilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32060600 Hassas Sonsuz Dişli Çark 25 mm i=6,5; 26 dişli, modül 1,15 ve 34,8 mm dış çaplı yapısıyla hassas mekanik güç aktarımı, hız düşürme ve hareket kontrol uygulamaları için profesyonel bir çözümdür.
