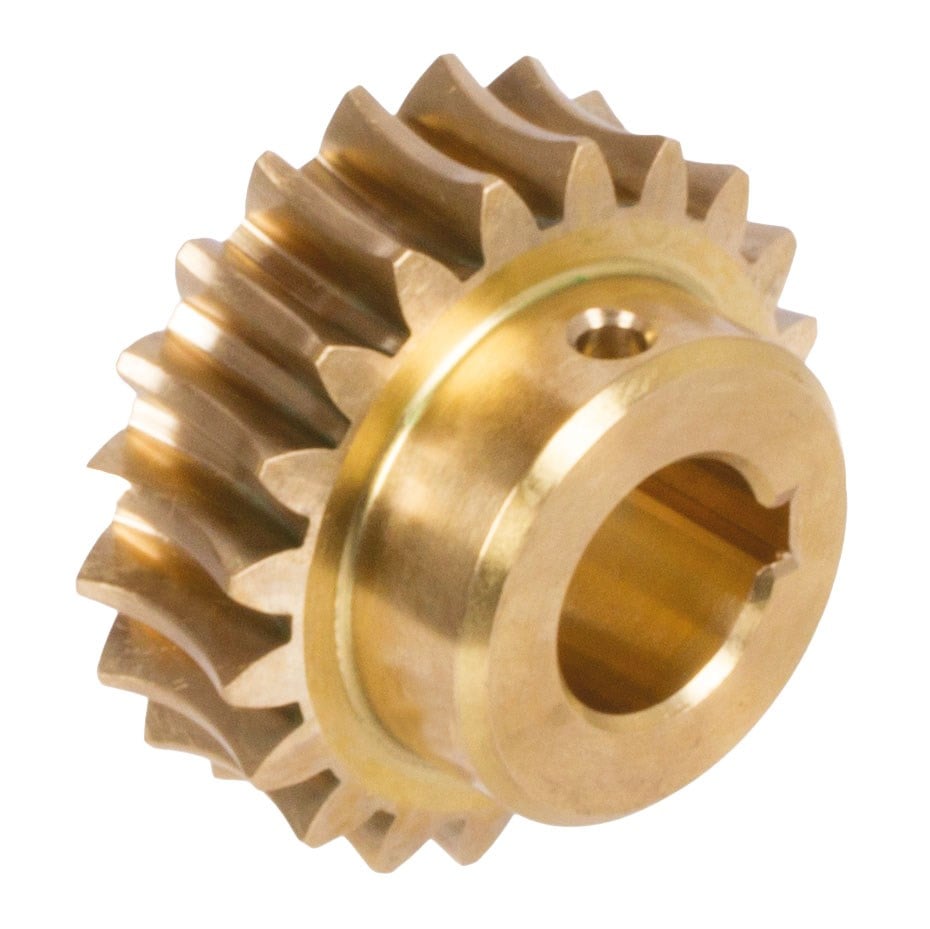

Mädler 32061500 Hassas Sonsuz Dişli Çark 25 mm i=15:1 30 Diş
Mädler 32061500, hassas mekanik güç aktarımı, hareket kontrolü ve hız düşürme uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün 25 mm eksen mesafesi, 15:1 çevrim oranı ve 30 diş yapısıyla kompakt sonsuz dişli mekanizmalarında kullanım için tasarlanmıştır.

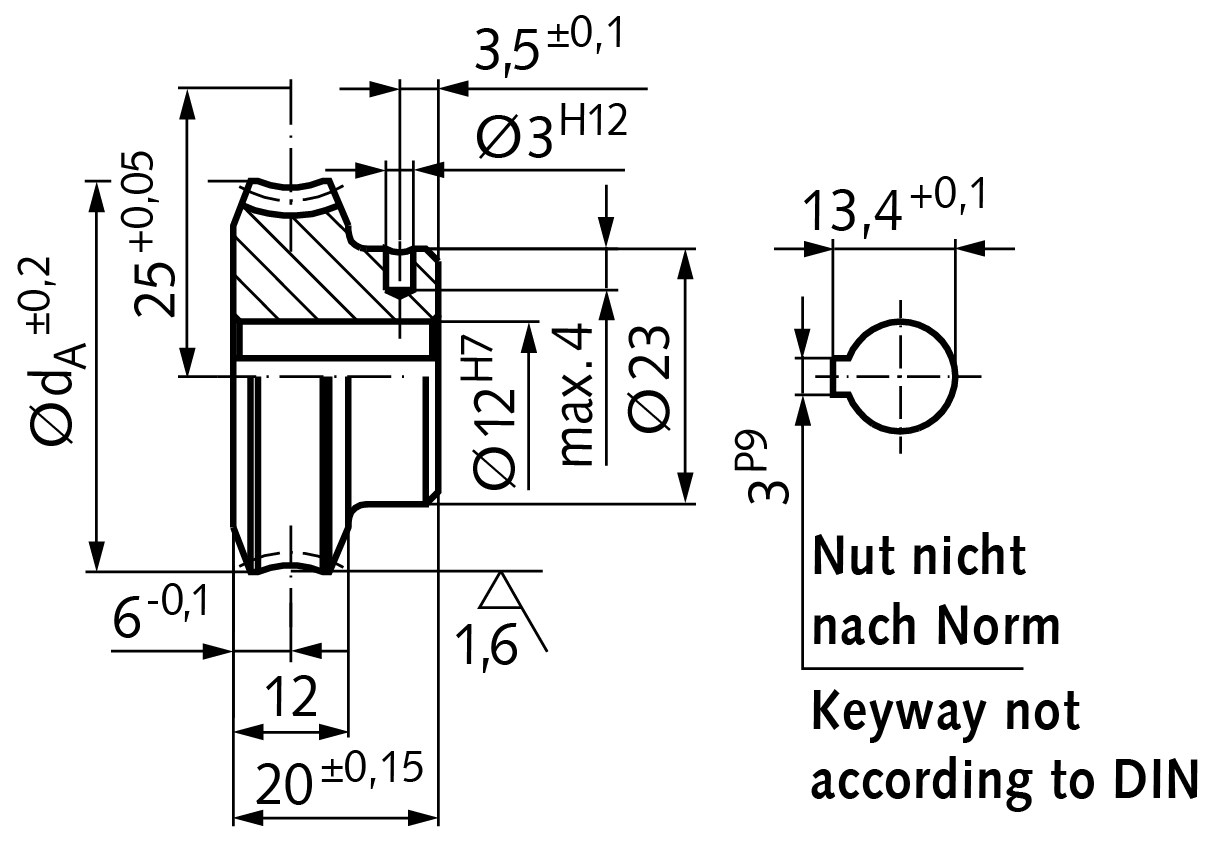

Mädler 32061500 sonsuz dişli çark, modül 1, 06°29' helis açısı ve 15° kavrama açısı değerlerine sahiptir. CuZn37Mn3Al2Si pirinç malzemeden üretilen ürünün dış çapı 34,8 mm, maksimum tork değeri ise 5,7 Nm'dir.
Mädler 32061500 Hassas Sonsuz Dişli Özellikleri
- 25 mm eksen mesafesi
- 15:1 çevrim oranı
- 30 diş
- Modül 1
- 06°29' helis açısı
- 34,8 mm dış çap
- 5,7 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° kavrama açısı
- Kompakt hassas sonsuz dişli yapısı
- Yaklaşık 86 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Parça No |
32061500 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Eksen Mesafesi |
25 mm |
| Çevrim Oranı |
15:1 |
| Modül |
1 |
| Diş Sayısı |
30 |
| Helis Açısı |
06°29' |
| Dış Çap |
34,8 mm |
| Maksimum Tork |
5,7 Nm |
| Malzeme |
CuZn37Mn3Al2Si Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
86 g |
15:1 Hassas Sonsuz Dişli Çark
Mädler 32061500, 15:1 çevrim oranı sayesinde yüksek hız düşürme oranına ihtiyaç duyulan mekanik sistemlerde kullanılabilir. 30 diş ve modül 1 yapısı, kontrollü hareket aktarımı ve kompakt mekanik tahrik çözümleri için uygun bir yapı sunar.
25 mm eksen mesafesi, uygun Mädler sonsuz vida ile birlikte kompakt bir sonsuz dişli mekanizması oluşturulmasına olanak sağlar. Üreticiye göre bu ürün yalnızca aynı eksen mesafesine ve aynı çevrim oranına sahip sonsuz vida ile takım olarak kullanılmalıdır.
CuZn37Mn3Al2Si Pirinç Malzeme
Mädler 32061500, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Bu malzeme seçimi, uygun sonsuz vida ile birlikte hassas mekanik güç aktarımı ve hareket kontrol uygulamalarında kullanılmak üzere tasarlanmış dişli sistemine uygundur.
5,7 Nm Maksimum Tork
Üretici verilerine göre Mädler 32061500 için maksimum tork değeri 5,7 Nm'dir. Üretici bu tork değerini, sonsuz mil giriş hızının 2800 dev/dak olduğu referans çalışma koşuluyla ilişkilendirmektedir.
Uyumlu Sonsuz Vida Seçimi
Mädler 32061500 yalnızca uygun bir sonsuz vida ile birlikte komple bir mekanizma oluşturur. Doğru eşleşme için sonsuz vidanın 25 mm eksen mesafesine ve 15:1 çevrim oranına sahip olması gerekir.
Kullanım Alanları
- Makine imalatı
- Endüstriyel otomasyon sistemleri
- Mekanik güç aktarımı
- Sonsuz dişli mekanizmaları
- Hız düşürme uygulamaları
- Hassas hareket mekanizmaları
- Robotik sistemler
- Özel makine tasarımları
- Endüstriyel tahrik sistemleri
- Mekanik aktarma uygulamaları
Mädler 32061500 Neden Tercih Edilir?
Mädler 32061500 Hassas Sonsuz Dişli Çark, 25 mm eksen mesafesi, 15:1 çevrim oranı, 30 diş ve modül 1 özellikleriyle kompakt mekanik güç aktarım ve hız düşürme sistemleri için geliştirilmiştir. 34,8 mm dış çapı ve 5,7 Nm maksimum tork değeri ile çeşitli makine ve otomasyon uygulamalarında değerlendirilebilir.
Pirinç malzeme yapısı, kontrollü hareket aktarımı ve Mädler hassas sonsuz dişli sistemleriyle uyumluluğu sayesinde ürün; makine imalatı, otomasyon, robotik ve özel mekanik konstrüksiyonlarda kullanılabilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32061500 Hassas Sonsuz Dişli Çark 25 mm i=15 30 Diş, 15:1 çevrim oranı, modül 1 ve 34,8 mm dış çap özellikleriyle mekanik güç aktarımı, hız düşürme ve hassas hareket kontrol uygulamaları için profesyonel bir çözümdür.
