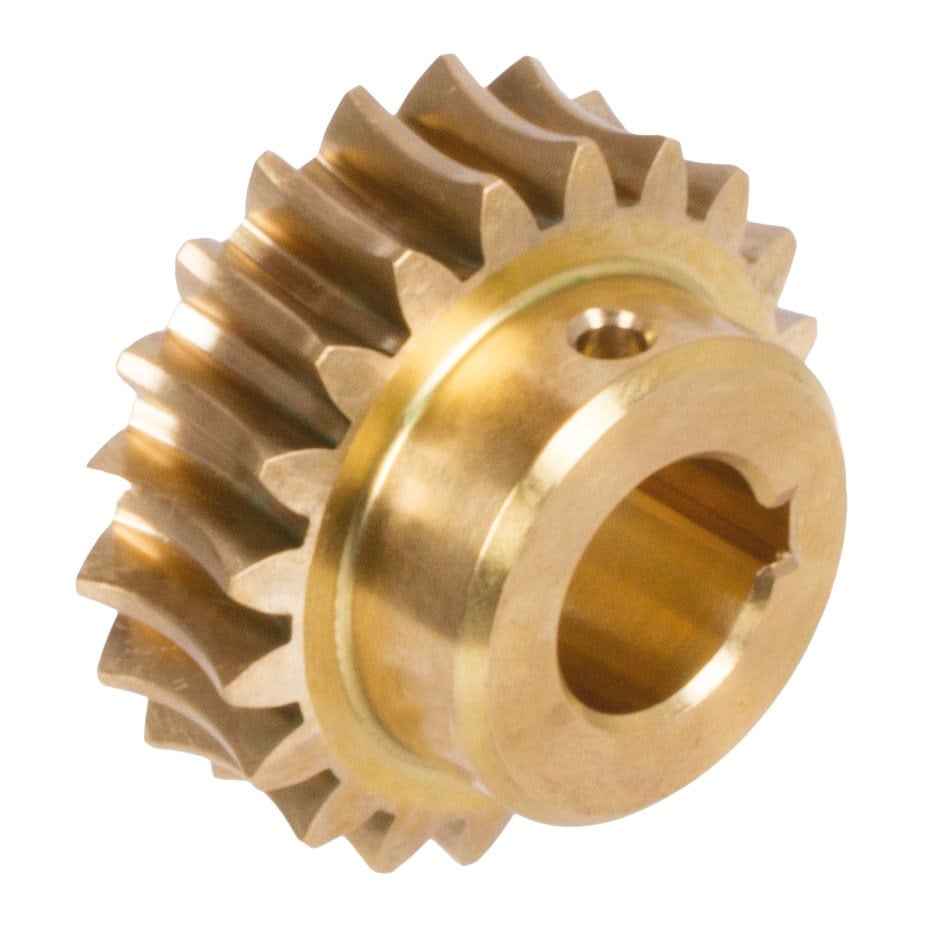

Mädler 32062000 Hassas Sonsuz Dişli Çark 25 mm i=20:1 20 Diş
Mädler 32062000, hassas mekanik güç aktarımı, hız düşürme ve hareket kontrol uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün 25 mm merkez mesafesi, i=20:1 çevrim oranı ve 20 diş yapısıyla kompakt sonsuz dişli mekanizmalarında kullanılmak üzere tasarlanmıştır.
Mädler 32062000 sonsuz dişli çark, 1,5 modül ve 04°19' helis açısına sahiptir. CuZn37Mn3Al2Si pirinç malzemeden üretilen ürünün dış çapı 34,8 mm ve maksimum tork değeri 5,8 Nm'dir.
Mädler 32062000 Hassas Sonsuz Dişli Özellikleri
- 25 mm merkez mesafesi
- 20:1 çevrim oranı
- 20 diş
- Modül 1,5
- 04°19' helis açısı
- 34,8 mm dış çap
- 5,8 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° kavrama açısı
- Hassas sonsuz dişli çark yapısı
- 77 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Parça No |
32062000 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Merkez Mesafesi |
25 mm |
| Çevrim Oranı |
20:1 |
| Modül |
1,5 |
| Diş Sayısı |
20 |
| Helis Açısı |
04°19' |
| Dış Çap |
34,8 mm |
| Maksimum Tork |
5,8 Nm |
| Malzeme |
CuZn37Mn3Al2Si Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
77 g |
20:1 Hassas Sonsuz Dişli Çark
Mädler 32062000, 20:1 yüksek çevrim oranı sayesinde belirgin hız düşürme ve kontrollü hareket aktarımı gereken mekanik sistemlerde kullanılabilir. 20 diş ve modül 1,5 yapısı, kompakt sonsuz dişli mekanizmalarında düzenli ve kontrollü güç aktarımı sağlar.
25 mm merkez mesafesi, uygun Mädler sonsuz vida ile birlikte kompakt bir sonsuz dişli mekanizması oluşturulmasına olanak verir. Üreticiye göre ürün yalnızca aynı merkez mesafesine ve aynı çevrim oranına sahip sonsuz vida ile takım olarak kullanılmalıdır.
CuZn37Mn3Al2Si Pirinç Malzeme
Mädler 32062000, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Bu malzeme, uygun sonsuz vida ile birlikte mekanik güç aktarımı ve hareket kontrol sistemlerinde kullanım için tasarlanmış hassas sonsuz dişli yapısının bir parçasıdır.
5,8 Nm Maksimum Tork
Mädler'ın teknik verilerine göre 32062000 için maksimum tork değeri 5,8 Nm'dir. Üretici bu değeri, sonsuz mil giriş hızının 2800 dev/dak olduğu referans çalışma koşuluyla ilişkilendirmektedir.
Uyumlu Sonsuz Vida Kullanımı
Mädler 32062000, komple bir sonsuz dişli mekanizmasının yalnızca bir parçasıdır. Doğru çalışma için ürünün 25 mm merkez mesafesine ve 20:1 çevrim oranına sahip uygun Mädler sonsuz vida ile eşleştirilmesi gerekir.
Kullanım Alanları
- Makine ve otomasyon sistemleri
- Mekanik güç aktarım sistemleri
- Sonsuz dişli mekanizmaları
- Hız düşürme uygulamaları
- Hassas hareket mekanizmaları
- Özel makine imalatı
- Endüstriyel tahrik sistemleri
- Robotik ve otomasyon uygulamaları
- Mekanik aktarma sistemleri
- Kontrollü hareket ve konumlandırma mekanizmaları
Mädler 32062000 Neden Tercih Edilir?
Mädler 32062000 Hassas Sonsuz Dişli Çark, 25 mm merkez mesafesi, 20:1 çevrim oranı, 20 diş ve modül 1,5 özellikleriyle yüksek hız düşürme oranı gereken kompakt mekanik tahrik sistemleri için geliştirilmiştir.
34,8 mm dış çapı, 5,8 Nm maksimum tork kapasitesi ve CuZn37Mn3Al2Si pirinç malzeme yapısı sayesinde makine imalatı, otomasyon, robotik, mekanik güç aktarımı ve özel konstrüksiyon uygulamalarında değerlendirilebilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32062000 Hassas Sonsuz Dişli Çark 25 mm i=20 20 Diş, yüksek çevrim oranlı mekanik güç aktarımı, hız düşürme ve hassas hareket kontrol uygulamalarında kullanılmak üzere tasarlanmış profesyonel bir dişli elemanıdır.
