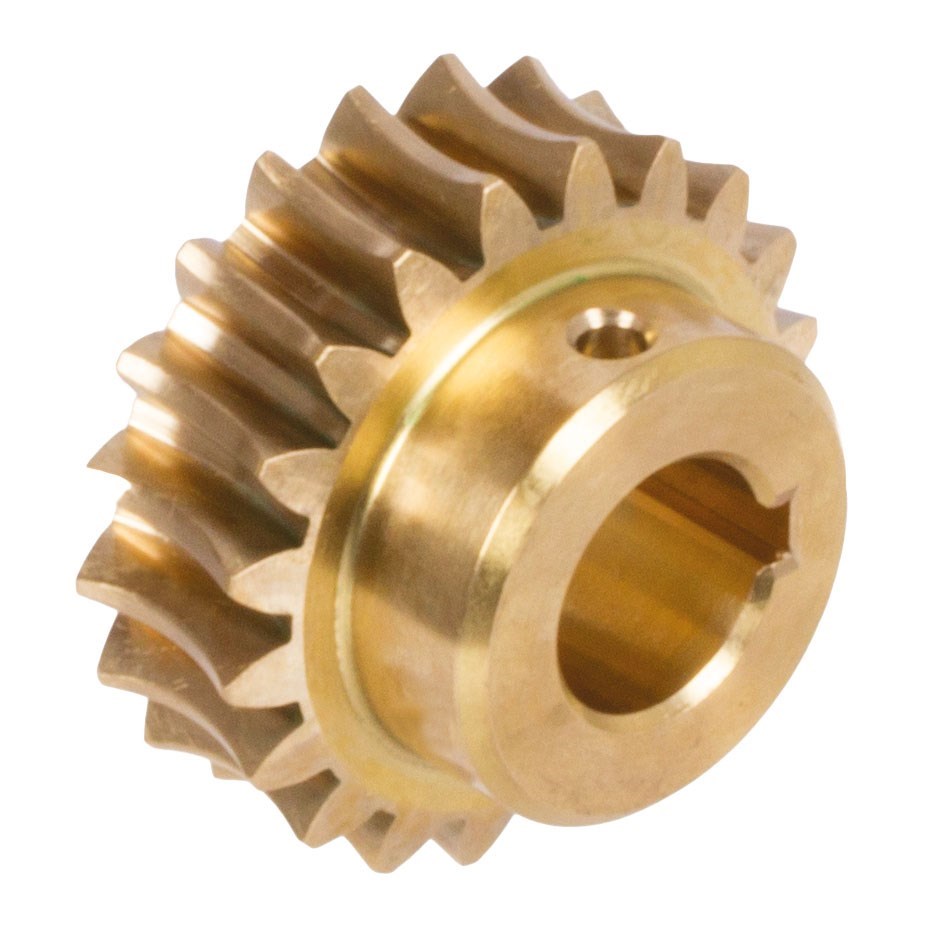

Mädler 32062500 Hassas Sonsuz Dişli Çark 25 mm i=25:1 25 Diş
Mädler 32062500, hassas mekanik güç aktarımı, yüksek oranlı hız düşürme ve kontrollü hareket iletimi uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün 25 mm merkez mesafesi, 25:1 çevrim oranı ve 25 diş yapısına sahiptir.
Mädler 32062500 sonsuz dişli çark, modül 1, 02°18' helis açısı ve 15° kavrama açısı değerlerine sahiptir. CuZn37Mn3Al2Si pirinç malzemeden üretilen ürünün dış çapı 27,8 mm ve maksimum tork değeri 4,1 Nm'dir.
Mädler 32062500 Hassas Sonsuz Dişli Özellikleri
- 25 mm merkez mesafesi
- 25:1 çevrim oranı
- 25 diş
- Modül 1
- 02°18' helis açısı
- 27,8 mm dış çap
- 4,1 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° kavrama açısı
- Hassas sonsuz dişli çark yapısı
- Yaklaşık 56 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Parça No |
32062500 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Merkez Mesafesi |
25 mm |
| Çevrim Oranı |
25:1 |
| Modül |
1 |
| Diş Sayısı |
25 |
| Helis Açısı |
02°18' |
| Dış Çap |
27,8 mm |
| Maksimum Tork |
4,1 Nm |
| Malzeme |
CuZn37Mn3Al2Si Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
56 g |
25:1 Yüksek Çevrim Oranlı Sonsuz Dişli
Mädler 32062500, 25:1 yüksek çevrim oranı sayesinde belirgin hız düşürme ve kontrollü hareket aktarımı gereken mekanik sistemlerde kullanılabilir. 25 dişli ve modül 1 yapısı, kompakt sonsuz dişli mekanizmalarında kontrollü güç ve hareket aktarımı sağlar.
25 mm merkez mesafesi, uygun Mädler sonsuz vida ile birlikte kompakt bir mekanik tahrik sistemi oluşturulmasına olanak sağlar. Üreticiye göre bu sonsuz dişli çark yalnızca aynı merkez mesafesine ve aynı çevrim oranına sahip sonsuz vida ile takım olarak kullanılmalıdır.
CuZn37Mn3Al2Si Pirinç Malzeme
Mädler 32062500, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Pirinç yapısı, uygun sonsuz vida ile birlikte hassas mekanik güç aktarım ve hareket kontrol uygulamalarında kullanım için tasarlanmıştır.
4,1 Nm Maksimum Tork
Üretici teknik verilerine göre Mädler 32062500 için maksimum tork değeri 4,1 Nm'dir. Mädler'ın ürün verilerinde bu değer, sonsuz mil giriş hızının 2800 dev/dak olduğu referans çalışma koşuluyla ilişkilendirilmiştir.
Uyumlu Sonsuz Vida Kullanımı
Mädler 32062500, komple bir sonsuz dişli mekanizmasının bir parçasıdır. Doğru çalışma için ürünün 25 mm merkez mesafesine ve 25:1 çevrim oranına sahip uygun Mädler sonsuz vida ile eşleştirilmesi gerekir.
Kullanım Alanları
- Makine imalatı
- Endüstriyel otomasyon sistemleri
- Mekanik güç aktarımı
- Sonsuz dişli mekanizmaları
- Yüksek oranlı hız düşürme uygulamaları
- Hassas hareket ve konumlandırma sistemleri
- Robotik sistemler
- Özel makine tasarımları
- Endüstriyel tahrik sistemleri
- Mekanik aktarma uygulamaları
Mädler 32062500 Neden Tercih Edilir?
Mädler 32062500 Hassas Sonsuz Dişli Çark, 25 mm merkez mesafesi, 25:1 çevrim oranı, 25 diş ve modül 1 özellikleriyle yüksek hız düşürme oranı gereken kompakt mekanik sistemler için tasarlanmıştır. 27,8 mm dış çapı ve 4,1 Nm maksimum tork kapasitesiyle çeşitli makine ve otomasyon uygulamalarında değerlendirilebilir.
CuZn37Mn3Al2Si pirinç malzeme yapısı ve uygun Mädler sonsuz vida ile eşleştirilebilir tasarımı sayesinde ürün; makine imalatı, otomasyon, robotik, mekanik güç aktarımı ve özel mekanik konstrüksiyonlarda kullanılabilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32062500 Hassas Sonsuz Dişli Çark; 25 mm merkez mesafesi, i=25:1 çevrim oranı, modül 1 ve 25 diş özellikleriyle mekanik güç aktarımı, yüksek oranlı hız düşürme ve hassas hareket kontrol uygulamaları için profesyonel bir dişli elemanıdır.
