Mädler 32063000 Hassas Sonsuz Dişli Çark 25 mm i=30:1 30 Diş
Mädler 32063000, hassas mekanik güç aktarımı, yüksek oranlı hız düşürme ve kontrollü hareket iletimi uygulamalarında kullanılan hassas sonsuz dişli çarktır. Ürün 25 mm merkez mesafesi, 30:1 çevrim oranı ve 30 diş yapısıyla kompakt sonsuz dişli mekanizmalarında kullanılmak üzere tasarlanmıştır.
Mädler 32063000 sonsuz dişli çark, modül 1 ve 02°53' helis açısına sahiptir. CuZn37Mn3Al2Si pirinç malzemeden üretilen ürünün dış çapı 33,5 mm ve maksimum tork değeri 5,9 Nm'dir.
Mädler 32063000 Hassas Sonsuz Dişli Özellikleri
- 25 mm merkez mesafesi
- 30:1 çevrim oranı
- 30 diş
- Modül 1
- 02°53' helis açısı
- 33,5 mm dış çap
- 5,9 Nm maksimum tork
- CuZn37Mn3Al2Si pirinç malzeme
- 15° kavrama açısı
- Hassas sonsuz dişli çark yapısı
- 78 g ağırlık
Teknik Özellikler
| Marka |
Mädler |
| Parça No |
32063000 |
| Ürün Tipi |
Hassas Sonsuz Dişli Çark |
| Merkez Mesafesi |
25 mm |
| Çevrim Oranı |
30:1 |
| Modül |
1 |
| Diş Sayısı |
30 |
| Helis Açısı |
02°53' |
| Dış Çap |
33,5 mm |
| Maksimum Tork |
5,9 Nm |
| Malzeme |
CuZn37Mn3Al2Si Pirinç |
| Kavrama Açısı |
15° |
| Ağırlık |
78 g |
30:1 Yüksek Çevrim Oranlı Hassas Sonsuz Dişli
Mädler 32063000, 30:1 yüksek çevrim oranı sayesinde belirgin hız düşürme ve kontrollü hareket aktarımı gereken mekanik sistemlerde kullanılabilir. 30 dişli ve modül 1 yapısı, kompakt sonsuz dişli mekanizmalarında yüksek oranda hız azaltma ve kontrollü güç aktarımı için uygun bir yapı sunar.
25 mm merkez mesafesi, uygun Mädler sonsuz vida ile birlikte kompakt bir mekanik tahrik sistemi oluşturulmasına olanak sağlar. Üreticiye göre bu ürün yalnızca aynı merkez mesafesine ve aynı çevrim oranına sahip sonsuz vida ile takım olarak kullanılmalıdır.
CuZn37Mn3Al2Si Pirinç Malzeme
Mädler 32063000, CuZn37Mn3Al2Si pirinç malzemeden üretilmiştir. Pirinç yapı, uygun Mädler sonsuz vida ile birlikte hassas mekanik güç aktarımı ve hareket kontrol uygulamalarında kullanılmak üzere tasarlanmıştır.
5,9 Nm Maksimum Tork
Mädler teknik verilerine göre 32063000 için maksimum tork değeri 5,9 Nm'dir. Üretici bu değerin, sonsuz mil giriş hızının 2800 dev/dak olduğu referans çalışma koşuluna bağlı olduğunu belirtmektedir.
Uyumlu Sonsuz Vida Kullanımı
Mädler 32063000, komple bir sonsuz dişli mekanizmasının bir parçasıdır. Doğru çalışma için ürünün 25 mm merkez mesafesine ve 30:1 çevrim oranına sahip uygun Mädler sonsuz vida ile eşleştirilmesi gerekir.

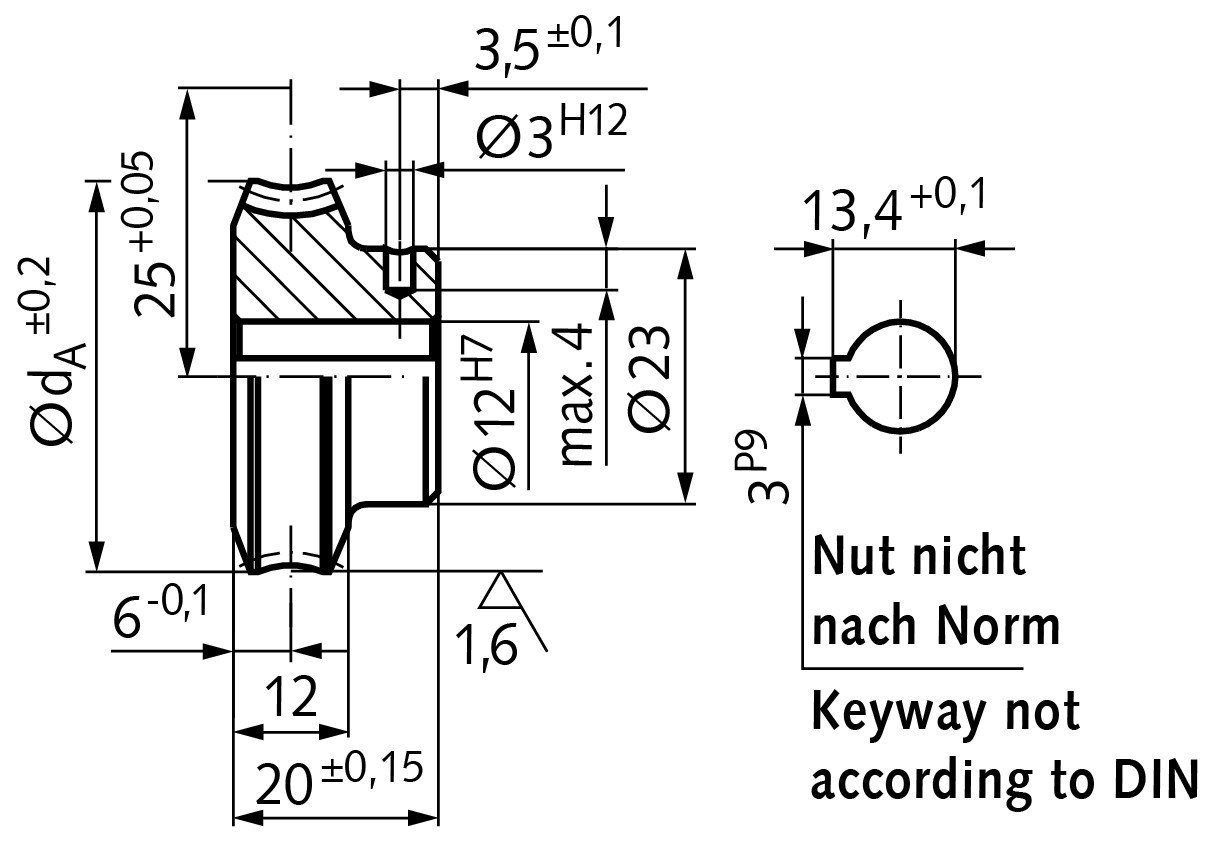

Montaj ve Pim Deliği
Mädler ürün açıklamasına göre ürünün kama kanalı DIN 6885 standardına uygun değildir. Dişli kutusu yapımı için yalnızca pim deliğinin genişletilmesi gerekir. Bu yapı, uygun uygulamalarda hızlı montaja yardımcı olur.
Kullanım Alanları
- Makine imalatı
- Endüstriyel otomasyon sistemleri
- Mekanik güç aktarımı
- Sonsuz dişli mekanizmaları
- Yüksek oranlı hız düşürme uygulamaları
- Hassas hareket ve konumlandırma sistemleri
- Robotik sistemler
- Özel makine tasarımları
- Endüstriyel tahrik sistemleri
- Mekanik aktarma uygulamaları
Mädler 32063000 Neden Tercih Edilir?
Mädler 32063000 Hassas Sonsuz Dişli Çark, 25 mm merkez mesafesi, 30:1 çevrim oranı, 30 diş ve modül 1 özellikleriyle yüksek oranlı hız düşürme gereken kompakt mekanik sistemler için geliştirilmiştir. 33,5 mm dış çapı ve 5,9 Nm maksimum tork değeriyle çeşitli makine ve otomasyon uygulamalarında değerlendirilebilir.
CuZn37Mn3Al2Si pirinç malzeme yapısı ve Mädler hassas sonsuz dişli sistemiyle uyumluluğu sayesinde ürün; makine imalatı, otomasyon, robotik, mekanik güç aktarımı ve özel mekanik konstrüksiyonlarda kullanılabilir.
GTİP Bilgileri
GTİP kodu, ürünün Türkiye'deki güncel gümrük sınıflandırmasına göre teyit edilmelidir.
Barkod Bilgileri
Üretici ürün sayfasında bu model için EAN/barkod bilgisi belirtilmemiştir.
Mädler 32063000 Hassas Sonsuz Dişli Çark 25 mm i=30 30 Diş, 30:1 çevrim oranı, modül 1 ve 33,5 mm dış çap özellikleriyle mekanik güç aktarımı, yüksek oranlı hız düşürme ve hassas hareket kontrol uygulamaları için profesyonel bir dişli elemanıdır.
