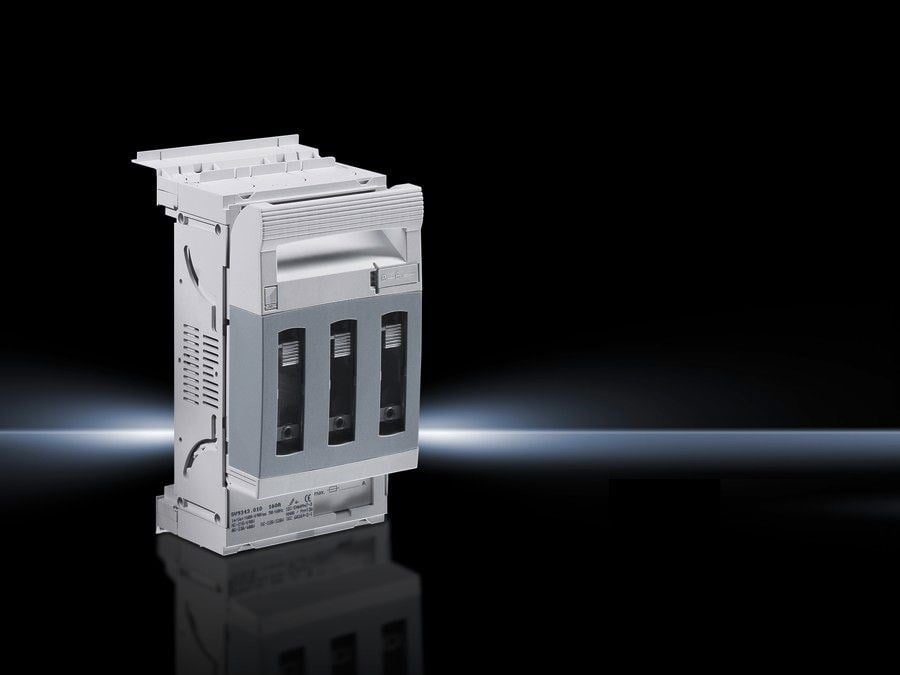

Rittal SV 9343.010 RiLine NH00 Sigortalı Yük Ayırıcı (160A / 60mm)

Rittal SV 9343.010, alçak gerilim güç dağıtım sistemlerinde güvenli devre kesme ve üstün akım koruması sağlamak amacıyla geliştirilmiş profesyonel bir NH sigortalı yük ayırıcı anahtardır (Fuse-Switch Disconnector). Rittal markasının tescilli RiLine60 bara teknolojisine tam uyumlu olan bu bileşen, endüstriyel panolarda kompakt, düzenli ve güvenli bir güç katmanı oluşturur.

SV 9343.010 modeli, NH 00 (Boy 00) sigorta elemanları ile kullanılmak üzere 3 kutuplu olarak tasarlanmıştır. 60 mm merkez mesafesine sahip bara sistemlerine doğrudan vidalı montaj avantajı sunan ürün, maksimum 160 A işletme akımı, 690 V AC nominal çalışma gerilimi ve esnek kablo çıkış (üstten veya alttan) yönü ile ağır sanayi kontrol panolarının vazgeçilmez bir parçasıdır.

Öne Çıkan Özellikler

• Orijinal Rittal Ürünü (RiLine Güç Dağıtım Serisi)
• Model / Varyant Numarası: SV 9343.010 (9343010)
• NH Altyapısı: Boy 00 (Size 00) sigorta buşonlarına uygun yuva yapısı
• 60 mm Bara Sistemleri Tasarımı – Merkez mesafeli RiLine60 hatlarına doğrudan entegrasyon
• M8 Cıvata Bağlantısı – Güvenli, sarsıntısız ve yüksek iletkenlik sağlayan mekanik elektrik terminali
• Esnek Kablo Çıkışı – Sahadaki pano yerleşimine göre yukarı veya aşağı yönde kablolama imkanı
• Gelişmiş Kontak Hatları – Gümüş kaplamalı elektrolit bakır malzeme ile minimum geçiş direnci
• UL 94-V0 Standardı – Yangın korumalı, kendi kendine sönen poliamid (PA 6) gövde yapısı
• Ön Panelden Kolay Erişim – Güvenli kilitlenebilir kapak mekanizması ile pratik bakım süreçleri
• IP20 Koruma Sınıfı – Temas emniyetini artıran kapaklı yalıtım tasarımı

Kullanım Alanları

• Endüstriyel otomasyon ana dağıtım ve motor kontrol panoları (MCC)
• RiLine60 bara sistemli modüler güç dağıtım altyapıları
• Fabrika üretim hatları, makine imalatı ve tesis ana giriş koruma devreleri
• Alçak gerilim (LV) şalt tesisleri koruma ve yük ayırma noktaları
• Veri merkezleri (Data Center) ve binaların ana enerji busbar panoları

Teknik Özellikler

Avantajları

• Gümüş kaplı elektrolit bakır kontak yüzeyleri, yüksek akım geçişlerinde ısınmayı engeller ve enerji kayıplarını önler.
• Pano içerisinde delme işlemi gerektirmeden 5 mm veya 10 mm baralara doğrudan kenetlenerek işçilik süresini kısaltır.
• Kablo çıkış yönünün yukarı veya aşağı olarak sahada seçilebilmesi, kablo bükülme payı zorluklarını ortadan kaldırır.
• UL 94-V0 alev iletmez gövde materyali, aşırı yük durumlarında maksimum pano içi yangın güvenliği sunar.

Barkod Bilgisi

• Marka: Rittal
• EAN / GTIN Barkod: 4028177540262

Paket İçeriği

• 1 x Rittal SV 9343.010 NH Sigortalı Yük Ayırıcı Ünitesi
• 1 x Entegre Bara Montaj ve M8 Bağlantı Donanımları

Not

UR (Underwriters Laboratories) onaylı uluslararası projelerde teknik veriler değişiklik gösterebilir; bu tür uygulamaların sadece "Special Purpose Fuses" (Özel Amaçlı Sigortalar) ile yapılması zorunludur. Ürüne ait resmi teknik çizimlere, montaj talimatlarına ve CAD datalarına Rittal Türkiye SV 9343010 Ürün Sayfası üzerinden doğrudan ulaşabilirsiniz.
